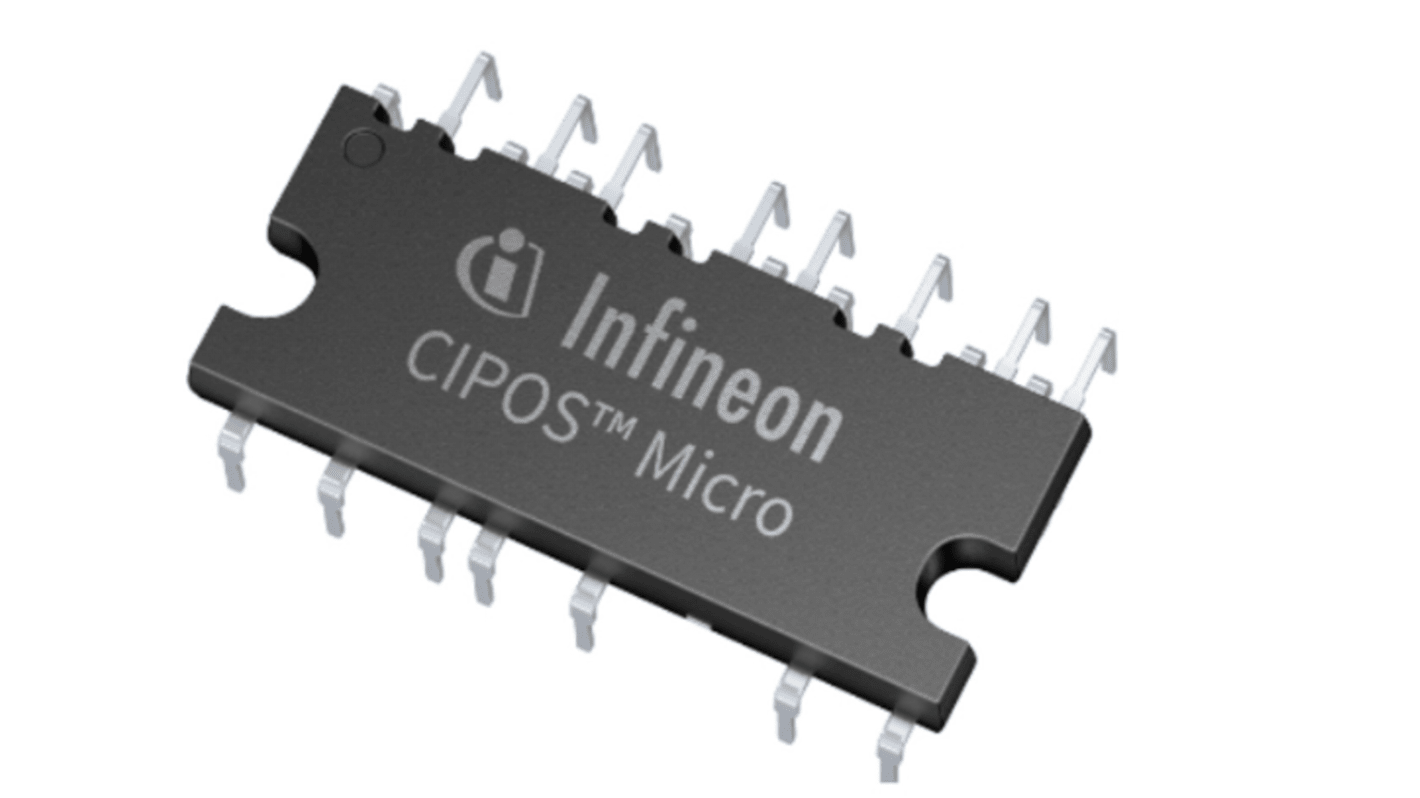

Infineon モータドライバIC, 12.5 V → 17.5V, 4 A, 23-Pin, DIP
- RS品番:
- 226-6126
- メーカー型番:
- IM231M6T2BAKMA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋2個入り) 小計：*
￥5,572.00
(税抜)
￥6,129.20
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2028年1月31日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2 - 2 | ￥2,786.00 | ￥5,572 |
| 4 + | ￥2,733.50 | ￥5,467 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 226-6126
- メーカー型番:
- IM231M6T2BAKMA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| モータタイプ | ステッパー | |
| プロダクトタイプ | モータドライバIC | |
| 構成 | 3相 | |
| 最大コレクタエミッタ電圧 Vceo | 600V | |
| 取付タイプ | スルーホール | |
| パッケージ型式 | DIP | |
| 出力電流 | 4A | |
| ピン数 | 23 | |
| 最小電源電圧 | 12.5V | |
| 最大電源電圧 | 17.5V | |
| 標準スイッチング周波数 | 20kHz | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 150°C | |
| 規格 / 承認 | No | |
| 幅 | 12mm | |
| シリーズ | IM231M6T2 | |
| 高さ | 2.9mm | |
| 長さ | 29mm | |
| インバータパワーレーティング | 320W | |
| 供給電流 | 2.6mA | |
| 自動車規格 | AEC-Q101 | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
モータタイプ ステッパー | ||
プロダクトタイプ モータドライバIC | ||
構成 3相 | ||
最大コレクタエミッタ電圧 Vceo 600V | ||
取付タイプ スルーホール | ||
パッケージ型式 DIP | ||
出力電流 4A | ||
ピン数 23 | ||
最小電源電圧 12.5V | ||
最大電源電圧 17.5V | ||
標準スイッチング周波数 20kHz | ||
動作温度 Min -40°C | ||
動作温度 Max 150°C | ||
規格 / 承認 No | ||
幅 12mm | ||
シリーズ IM231M6T2 | ||
高さ 2.9mm | ||
長さ 29mm | ||
インバータパワーレーティング 320W | ||
供給電流 2.6mA | ||
自動車規格 AEC-Q101 | ||
Infineon IM231-M6 シリーズの 3 相インテリジェント電源モジュール（ IPM ）は、エアコンファンや冷蔵庫用コンプレッサなどの高効率機器モータドライブ向けに設計されています。これらの Advanced IPMS は、表面実装とスルーホール構成の両方で利用でき、低 VCE （ sat ） TRENCHSTOPTM IGBT6 テクノロジーと、業界ベンチマークの頑丈なハーフブリッジドライバを組み合わせています。
温度モニタ
高精度過電流シャットダウン（ ± 5 % ）
障害レポート及びプログラム可能な障害クリア
シュートスルー保護機能を備えた Advanced Input Filter
