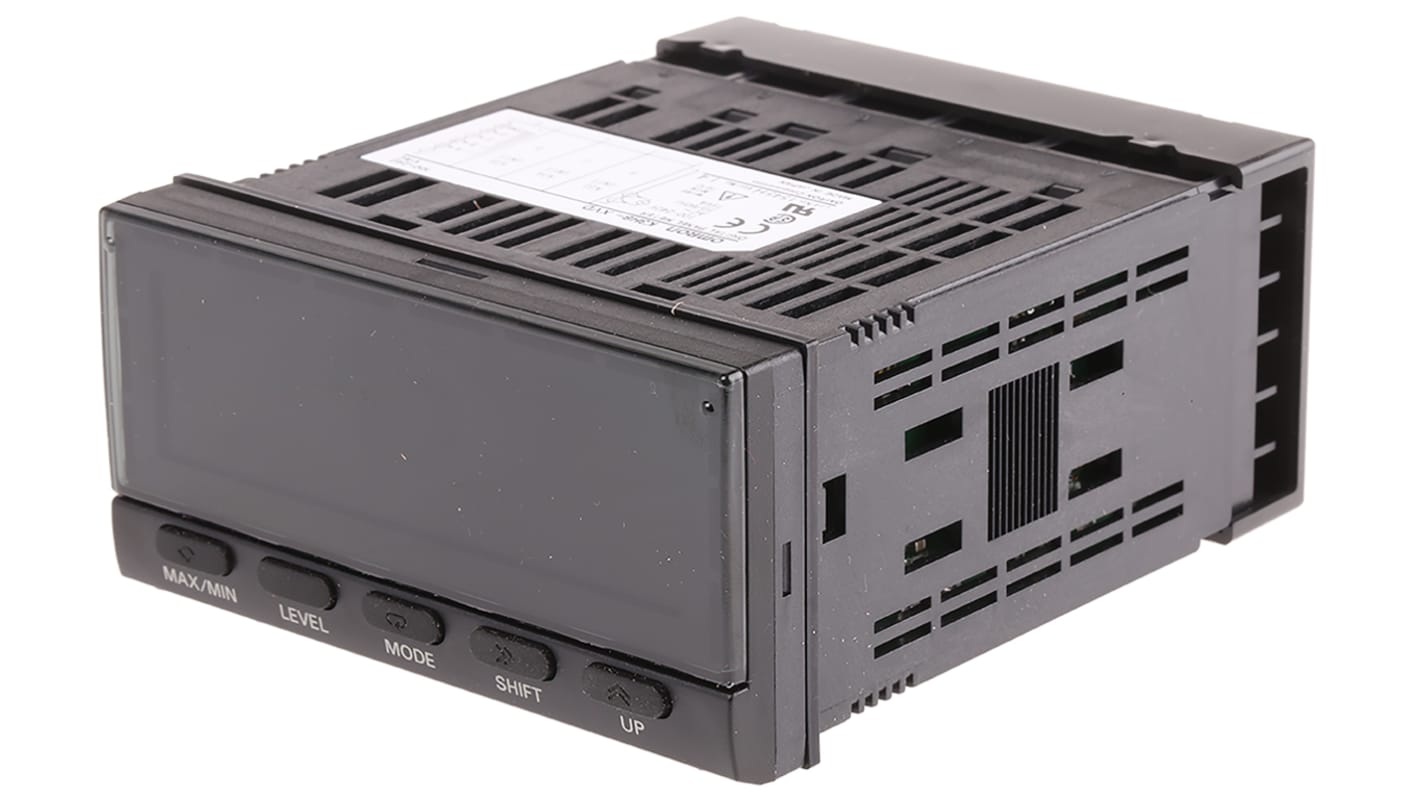

Omron デジタルパネルメータ LCD
RS品番:
611-7536
メーカー型番:
K3HB-XVD 100/240VAC
メーカー/ブランド名:
Omron
多機能パネルメータ の一覧へ
一時的な在庫切れ - 2024/09/06に入荷し、その後4営業日でお届け予定
Add to Basket
個
購入
部品表に保存
単価: 購入単位は 個
¥51,000.00
(税抜)
¥56,100.00
(税込)
個
単価
1 +
¥51,000.00
RS品番:
611-7536
メーカー型番:
K3HB-XVD 100/240VAC
メーカー/ブランド名:
Omron
データシート
その他
詳細情報
仕様
K3HB Communications User Manual
K3HB Series Digital Indicators Users Manual
Datasheet
Dētashīto
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 適合
K3HB-Xプロセスパネルメータ
1/8 DIN (48 x 96 mm)計器盤、100 / 240 V ac電源。 カラーチェンジディスプレイでプロセスのステータスを通知し、構成可能な棒グラフで入力の度合いを表示します。 入力範囲はスケーラブルなリニアAC電流、DC電流、又はDC電圧で、あらゆる標準のリニアスケールをカバーします。
3つのモデルが標準的なリニアでスケーラブルな入力に対応
K3HB-XAD – DC電流、+/-199.99 mA / 4 → 20 mA
K3HB-XVD – DC電圧、+/-199.99 V / 1 → 5 V
K3HB-XAA - AC電流、0 → 10 A
カラーチェンジディスプレイと出力インジケータでプロセスのステータスを通知
別売りのオプションカードを使用すればメータを用途に合わせて調整可能(代表品番
611-7637
)
Omron プロセスパネル
Omron プロセスパネルメータは、視認性の高い LCD と 2 色の LED を備えた防水 / 防塵インジケータです。NPN コンタクトと PNP コンタクト又は電圧ロータリパルス入力を備えています。このデバイスは、スケーリング、自動ゼロ時間、及び始動補償時間機能で構成されています。フィンガープロテクトカバーは感電を防止します。電流と電圧を測定するために使用します。
オムロンK3HBシリーズ
この新しいプロセスパネルメータシリーズは、K3Nシリーズを置き換えます。K3HBシリーズは、プロセス、温度、重量、及びリニアセンサインジケータで構成されています。アナログ入力又はパルス入力付きのこれらのインジケータは、クリアで使いやすいカラーチェンジディスプレイと、IP66等級のハウジングを備えています。オプションボード(最大3枚)の使用で機能を追加できます。
特長と利点
最大 / 最小表示の確認が簡単
短い奥行き: 80 mm
リレーコンタクト出力 x 2 ( SPST-NO )
定格供給電圧: 100 → 240 V ac
7 セグメント 5 デジタル LCD ディスプレイ、文字高さ 14.2 mm
ちらつきを抑える平均化処理機能
フロントパネルキー操作による簡単設定
切り抜き高さ 48 mm 、幅 96 mm
表示桁の最大範囲は -19999 ~ 99999 です
動作温度範囲: -10 → 55 ° C
認定
NEMA4X
IP20 等級(背面ケース)
IP66 等級(フロントパネル)
cULus 認定
CE認証
cURus 認定
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
オムロンK3HBシリーズ
この新しいプロセスパネルメータシリーズは、K3Nシリーズを置き換えます。 K3HBシリーズは、プロセス、温度、重量、及びリニアセンサインジケータで構成されています。 アナログ入力又はパルス入力付きのこれらのインジケータは、クリアで使いやすいカラーチェンジディスプレイと、IP66等級のハウジングを備えています。 オプションボード(最大3枚)の使用で機能を追加できます。
寸法: 101.2 x 112 x 48 mm。 パネル切り抜き: 92 x 45 mm
特性
特性測定
Current, Voltage
ディスプレイのタイプ
LCD
高さ
45mm
幅
92mm
奥行き
100mm
動作温度 Min
-10°C
動作温度 Max
+55°C
