RS PRO D-subコネクタ, 15極 ペンタイプナイフ 2.77 mm ピッチ, パネル取り付け メス

RS PROの耐久性に優れた高密度、高性能なMicro-D D-Subコネクタです。過酷な環境での使用に適しています。このコネクタの金属製シェルは、EMI / RFIシールドとして機能します。このD-Subには、コンタクトを水分や湿気から保護するインターフェースシールも装備されています。このD-Subコネクタは、コンタクト間隔がわずか1.27 mmのコンパクト設計で、重量とスペースを最小限に抑える必要がある用途に最適です。

ガラス入りポリエステル絶縁体付き切削アルミニウム シェル ハウジングで高いEMI/RFI保護性能を実現

Micro DコネクタはD-Subコネクタから派生したもので、マイクロミニチュアDとも呼ばれます。このコネクタはさらに小さく、サブミニチュアコネクタの約半分の長さです。このコネクタには、D-Subと同じくD字型の金属シールドがあり、物理的強度を上げています。このD字かん合時の正しい向きも保証し、取り付けの信頼性を上げます。これらのD-Subコネクタには、メスコンタクト付きのメスD-Subソケット(D-Subレセプタクル)と、オスピンコンタクト付きのアスD-Subプラグがあります。ソケット型のメスコネクタは、プラグ型のオスコネクタとかん合します。プラスチックシェル付きのD-Subは、金属シェル付きのD-Subとはかん合できない点に注意してください。

• 耐久性に優れ頑丈な設計

この信頼性の高いD-Subコネクタは、堅牢コンパクトな設計で、過酷な産業及び業務環境で使用できます。これらのD-Subプラグ及びソケットは、次のような用途で使用されています。

• ネットワーキング及び通信機器

これらのD-Subコネクタは、パネル取り付け型として設計されています。パネルに穴を開けて使用します。穴の寸法はコネクタのパネルカットアウト寸法によって決まります。コネクタの両側にある2つの取り付けフランジには、取り付け穴が開いています。これらの取り付け穴に合わせて、パネルに穴を開けます。コネクタをパネルのカットアウトに挿入し、コネクタとパネルの両方の穴にねじを通して固定します。

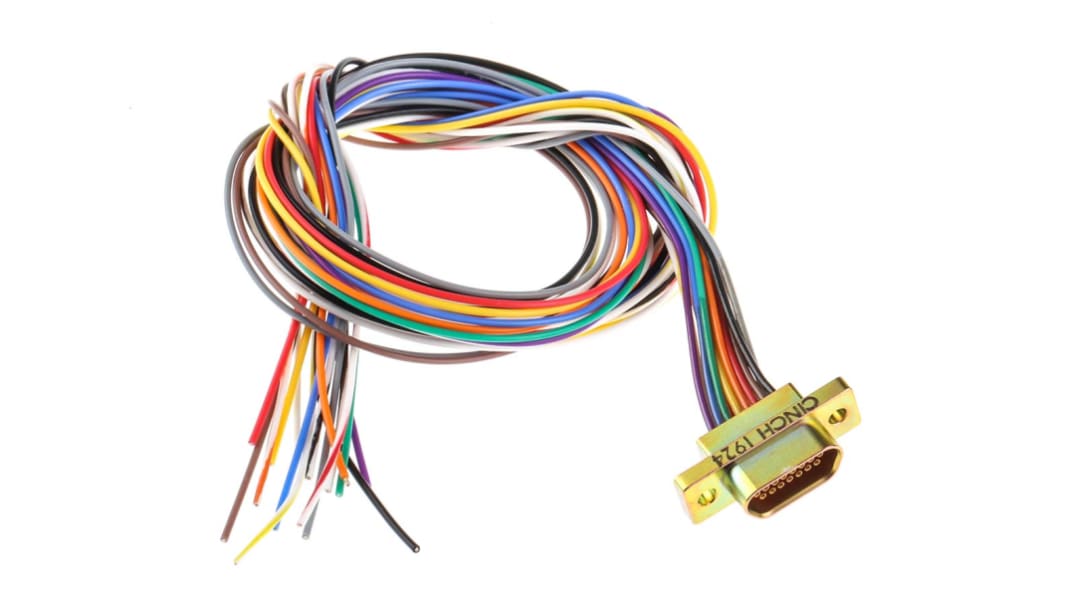

450 mmカラーコード ワイヤで終端、コネクタをロックするステンレス製ジャッキねじとポストは別売。
