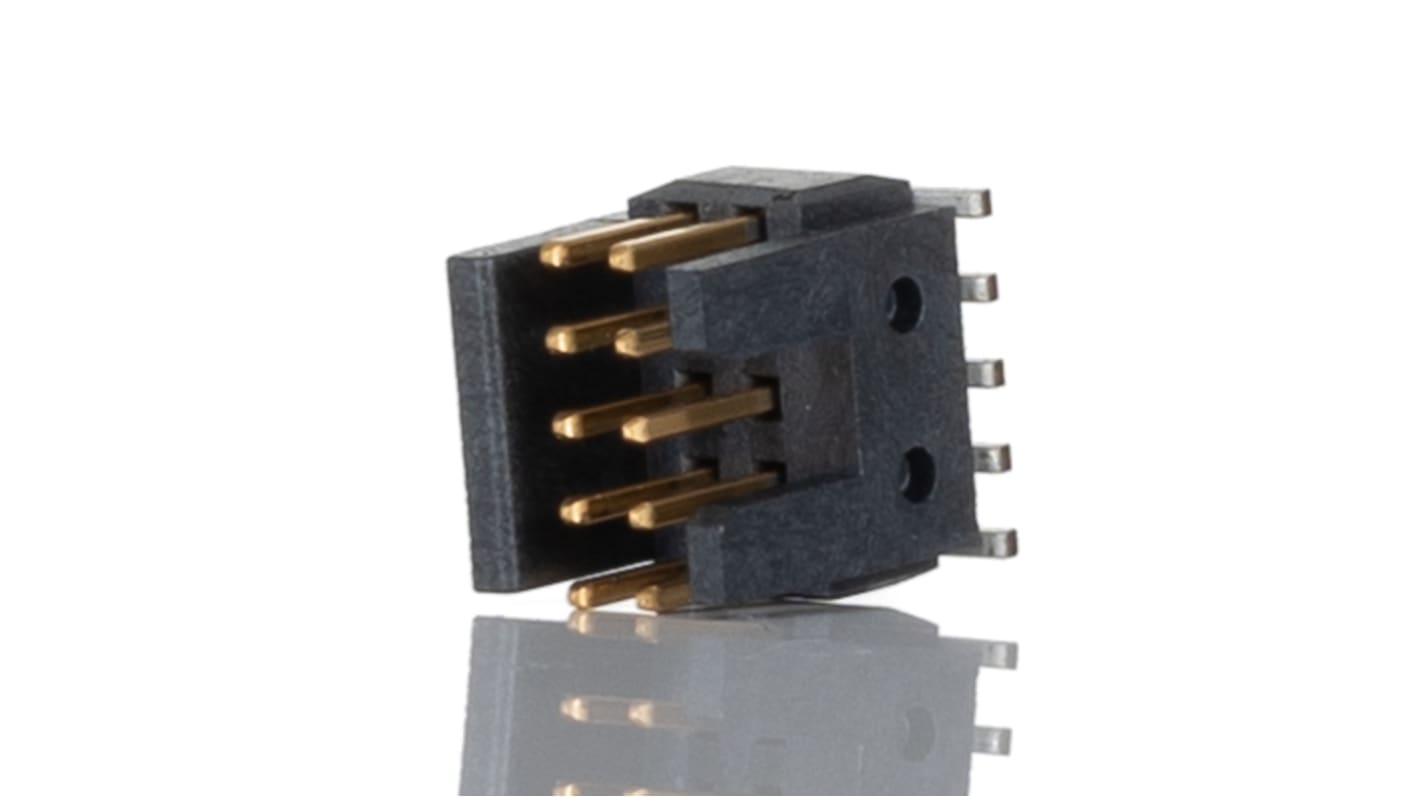

Samtec FTSHシリーズ ペンタイプナイフ ピンヘッダ 10極 1.27 mm 2列, 表面 シュラウドなし

基板用ヘッダ・コネクタ の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥394.00

(税抜)

￥433.40

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 178 は国内在庫あり
  • 460 は海外在庫あり
  • 197 は 2026年1月28日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 3￥394
4 - 39￥346
40 - 49￥299
50 - 69￥249
70 +￥202

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
159-2332
メーカー型番:
FTSH-105-01-L-DV-K
メーカー/ブランド名:
Samtec
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Samtec

シリーズ

FTSH

プロダクトタイプ

ピンヘッダ

ピッチ

1.27mm

電流

3.4A

材質

液晶ポリマー（LCP）

コンタクトの数

10

行数

2

方向

ペンタイプナイフ

シュラウド/アンシュラウド

シュラウドなし

取付タイプ

表面

コネクタシステム

基板対基板, 電線対基板

コンタクトポイント材質

金

接触オペレーション

リン酸銅

列ピッチ

1.27mm

実装タイプ

はんだ

動作温度 Min

-55°C

コンタクトジェンダーコンタクト長さ

オス

動作温度 Max

125°C

対応ピン長

3.05mm

規格 / 承認

No

Samtec FTSHシリーズ ピンヘッダ、10極、面実装 - FTSH-105-01-L-DV-K


このピンヘッダは1.27mmピッチで、10個のコンタクトが2列に配置されている。金メッキを施したリン青銅製で、基板対基板、電線対基板の接続に耐久性と最適な電気性能を提供します。

特長


• 多様な取り付けオプションに対応する非防水設計

• 既存システムとの統合のためのオス接続

• 強固で安全な接続のためのはんだ終端

• 3.定格電流4Aで様々な用途に対応

• 3.05mmの嵌合ピン長が互換性を高める

• 自動組立と手動組立の両方に対応

用途


• 電子機器の回路基板接続

• オートメーション及び制御システム

• 信号伝送用電気通信機器

• コンシューマーエレクトロニクス

カットフラッシュの最大仕様は？


最大カットフラッシュは0.015mm。

プリント基板の向きを変えて取り付けることはできますか？


そうです。シュラウドなしのデザインは、フレキシブルな取り付けを可能にします。
