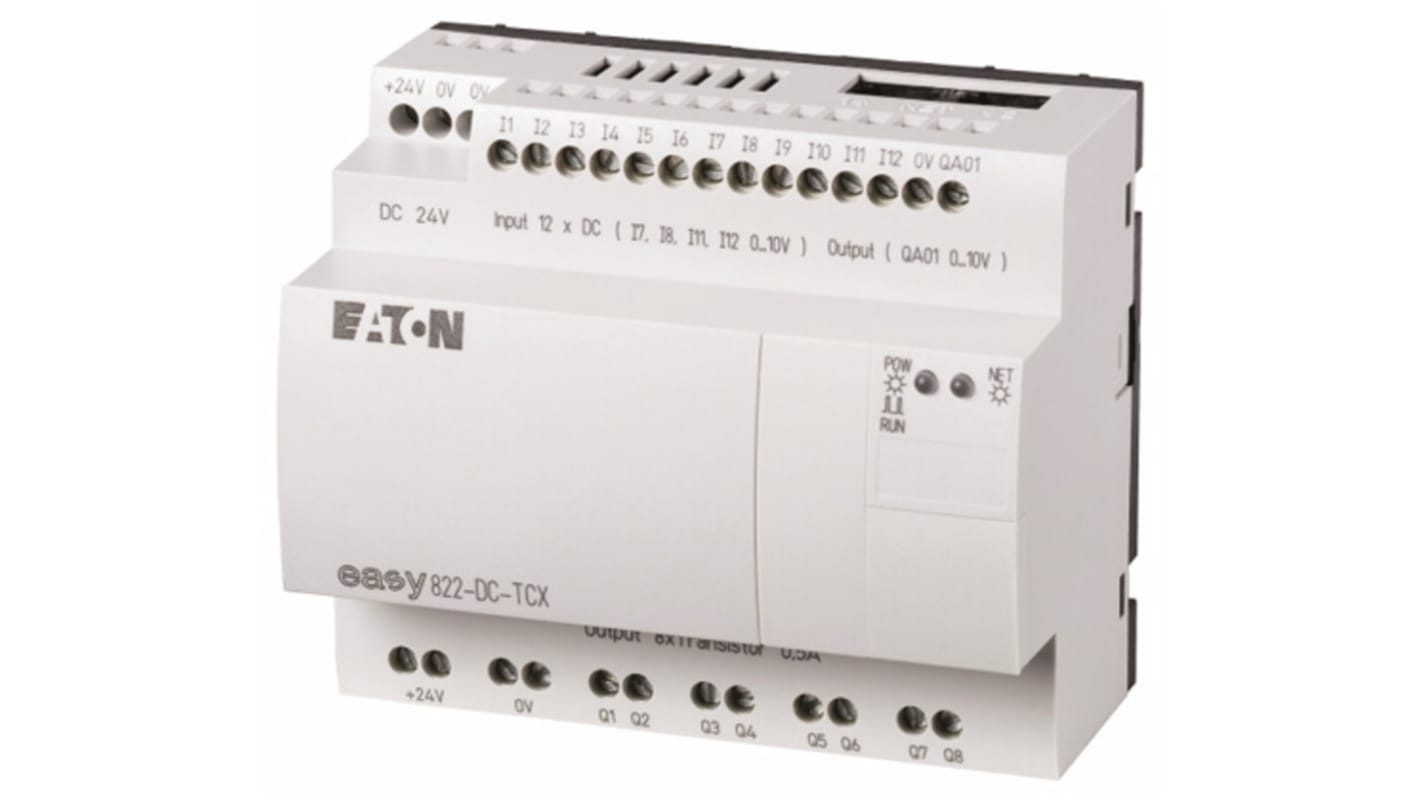

Eaton ロジックモジュール トランジスタ 9 x Output 24 V dc EASY

Easy 800インテリジェントリレーは、幅広い機能セットを搭載しており、標準的なインテリジェントリレーよりも優れた機能性を提供します。 システムで分散インテリジェンスアーキテクチャを使用して最大300のI/Oを制御できる、ネットワーキング機能を備えています。 短距離の敷設は、RJ45パッチリード(品番504-3232など)と回線終端の端部(品番479-6418)を使用すれば、簡単にできます。 最大限のネットワーク距離(1 km)を実現するには、適切に配線された施設が必要となります。 ネットワークでは、1つのコントローラにプログラムが搭載されており、その他の全コントローラがスレーブとして動作する構成、又は、他のコントローラの動作の結果を利用して各コントローラにプログラムを搭載する構成(すべてのコントローラのI/Oステータスが、ネットワーク上の他のどのコントローラでも確認できる)が可能です。 4つのタイプがあり、それぞれ10ビット、0～10 Vのアナログ出力を備えています。MFDディスプレイ又はXシステムタッチスクリーンHMIシステムへのダイレクトインターフェイスによって、常時情報を得ることができます。256ラインの制御回路、PID機能、ステッパモータ制御、算術演算機能、エンコーダ入力、PWM出力、シリアル出力など、数多くの高度な機能が内蔵されています。

Easy I/O拡張ユニットを使用した、ローカル拡張モジュールです。
1,000 mに渡って最大8ユニットのネットワーク接続が可能
高レベルなネットワークインターフェイス: Profibus、CanOpen、DeviceNet、イーサネットに対応。
PCソフトウェアを使用して、ドラッグアンドドロップでプログラム可能
温度又はプロセス制御用のPID
位置決め用途に対応するステッパモータ機能
加熱用途に対応するPWM出力
モデム及びテキスト出力用途に対応するシリアル出力
リアルタイムクロック
動作温度範囲: -25 → 55 °C

(オンボードI/Oカタムと出力カラム内にある括弧で囲まれた値は、トランジスタ出力タイプ)
