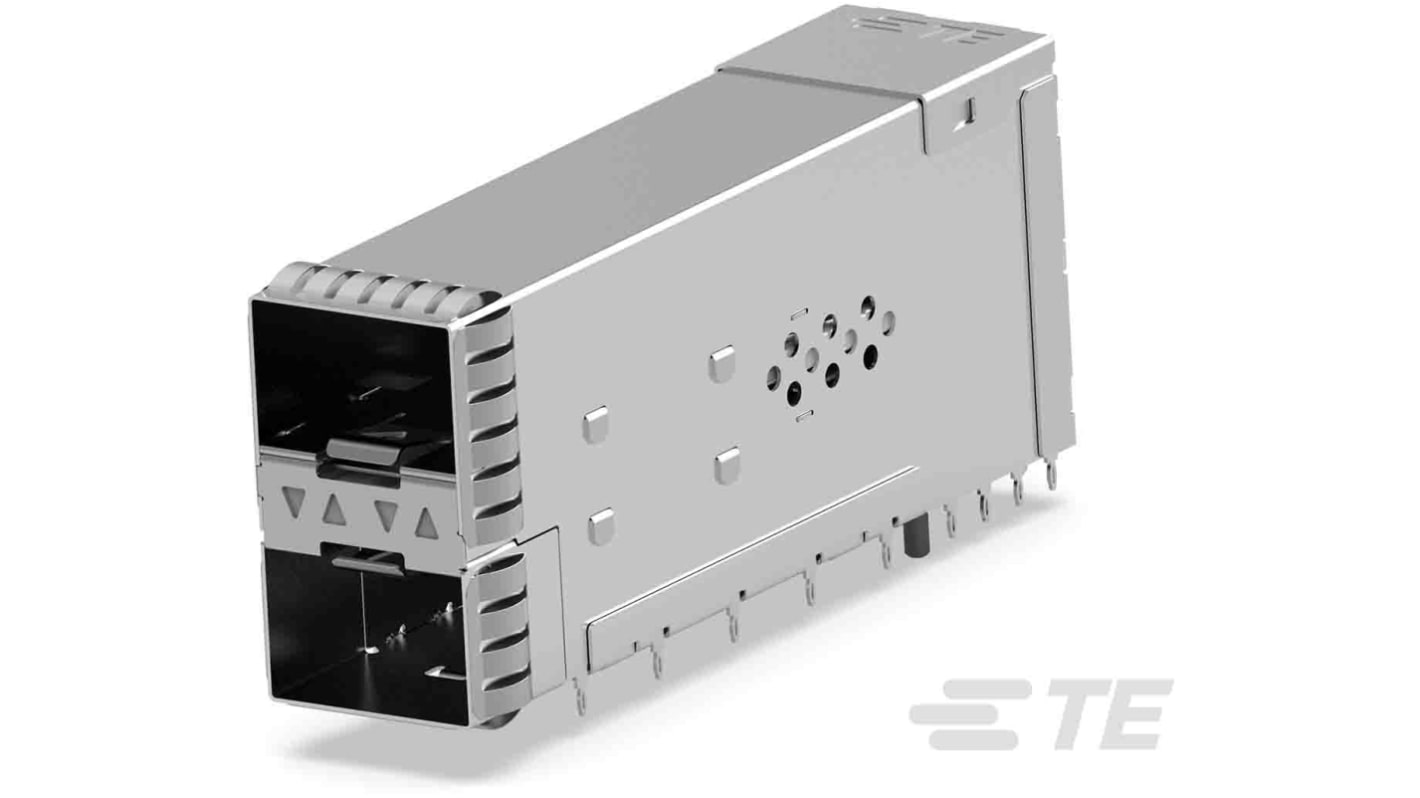

TE Connectivity 2349202-5 プラグ式I/Oコネクタ
RS品番:
188-8610
メーカー型番:
2349202-5
メーカー/ブランド名:
TE Connectivity
プラグ式I/Oコネクタ の一覧へ
取扱終了
RS品番:
188-8610
メーカー型番:
2349202-5
メーカー/ブランド名:
TE Connectivity
データシート
その他
詳細情報
仕様
Datasheet 2349202-5
RoHSステータス: 適合
データレート:最大 28 Gbps NRZ および 56 Gbps PAM-4 、 10 Gbps イーサネットおよび 16 Gbps ファイバチャネル
シングル高 1 x N ケージ用の表面実装コネクタ設計
押し込み式 1 x N ケージ及びスタックアセンブリ(コネクタとケージ)により、 1 ステップで簡単に基板を配置できます
結合された細いエッジ、ブランキングされたコンタクトビーム形状、インサート成形されたコンタクトビーム形状により、優れた信号品質、機械的性能、電気的性能を実現します
後方互換性: SFP+ コネクタと同じかん合インターフェイス及びケージ寸法を共有しています
エラストマガスケット又はスプリングフィンガオプションにより、 EMI 抑制
設計の柔軟性を高めるシングル高保持器( 1 x N )は、基板相互接続用途に対応し、密度を高め、基板スペースを節約します。 1 x 1 、 1 x 2 、 1 x 3 、 1 x 4 、 1 x 6 ポート構成を用意しています
2 x 1 、 2 x 2 、 2 x 4 、 2 x 6 、 2 x 8 、 2 x 12 ポートのスタックアセンブリを用意
ヒートシンク、 LED 、めっきの選択肢があります
追加の照明パイプ構成も用意されています
用途
テレコミュニケーション:セルラーインフラストラクチャ、セントラルオフィスアップリンク機器、光伝送機器、スイッチ / ルータ、アクセス機器( CMTS 、 PON 、 DSL など)
データセンター:データセンターのスイッチとルータ、サーバ、ストレージ
医療:医療診断機器
ネットワーク:ネットワークインターフェイス、スイッチ、ルータ
テスト / 測定機器
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
フォームファクタ
SFP56
タイプ
コネクタ及びケージ
オス/メス
メス
ポート数
2
極数
20
コンタクト材質
銅合金
ハウジング材質
液晶ポリマー
結線方法
押し込みタイプ
シリーズ
SFP56
