インフィニオン 評価ボード, 評価ボード, BLDCモータ, モータードライブアプリケーション 用, EVALM1IM523TOBO1

電源管理開発キット の一覧へ

1個小計：*

￥24,468.00

(税抜)

￥26,914.80

(税込)

Add to Basket
数量を選択または入力
在庫限り
  • 3 は 2025年12月08日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥24,468

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
179-933
メーカー型番:
EVALM1IM523TOBO1
メーカー/ブランド名:
インフィニオン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

インフィニオン

電源管理機能

BLDCモータ

併用可能製品

モータードライブアプリケーション

キットの分類

評価ボード

対象機器

EVAL-M1-IM523

キット名

EVAL-M1-IM523

COO（原産国）:
CN

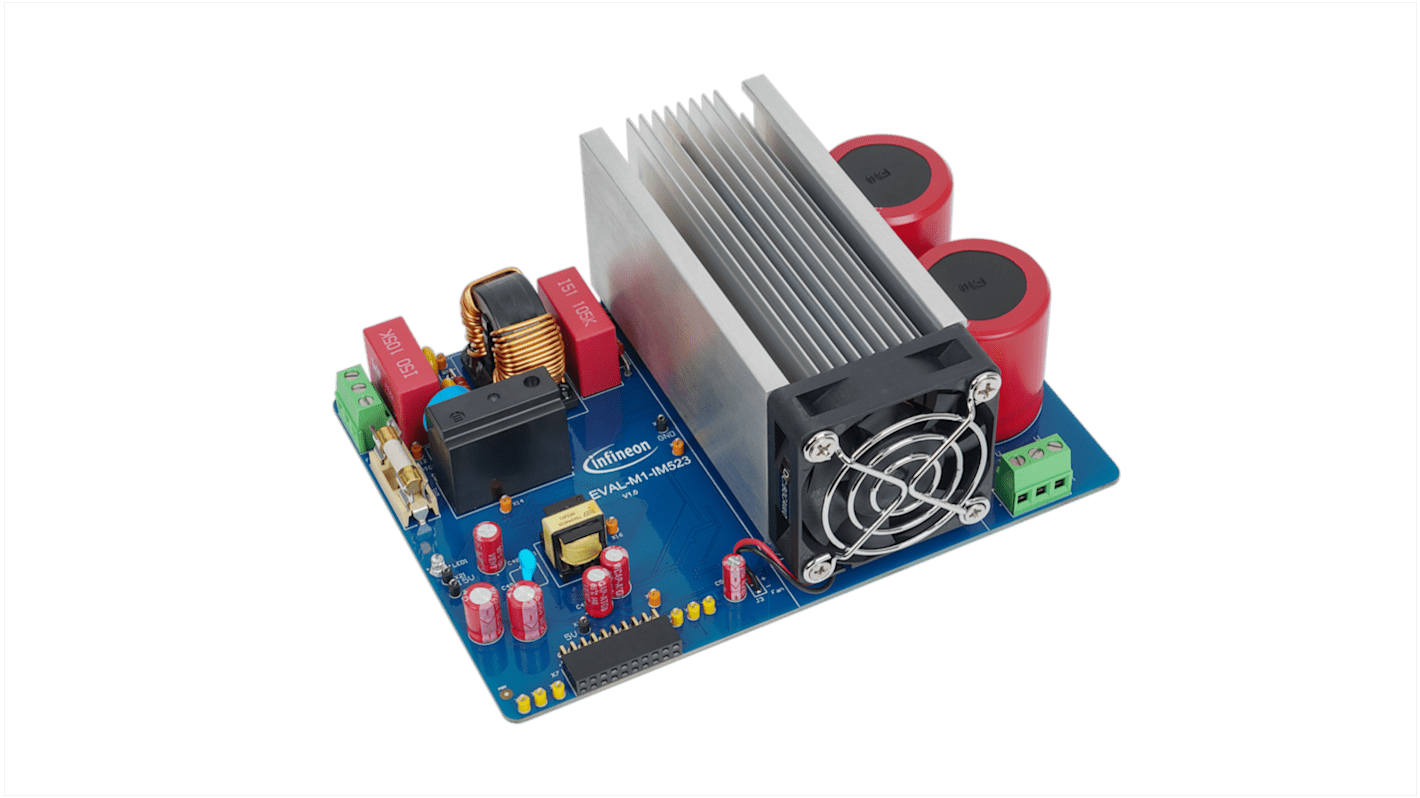

Infineon評価ボード、BLDCモータ電力管理機能、モータドライブ用途向け - EVALM1IM523TOBO1


この評価ボードは、iMOTIONTMモジュラアプリケーション設計キットの一部で、モータドライブ用途向けに特別にカスタマイズされています。低電力電子コンバータを容易にするように設計されたこのボードは、さまざまな環境でのBLDCモータの制御に適しています。160 mm x 115 mmのコンパクトな寸法により、狭いスペースに簡単に統合でき、3相AC及び永久磁石モータを制御する際に効果的な性能を発揮します。

特長


• 15 kHzのPWM周波数により、効率的なモータ制御を実現
• 過電流及び過熱保護機能を搭載し、信頼性を向上
• オンボードEMIフィルタ及びインラッシュ電流リミッタにより、安全な動作を実現
• コンパクトな2層基板設計により、機能を損なうことなくスペースを最適化

用途


• エアコンシステムに最適で、モータの性能を調整
• 液体処理システムのポンプの制御に最適
• 可変速動作用のファンで広く使用
• 家庭用機器での精密なモータ制御ソリューションの実装に効果的

この製品で使用するには、どのような電源構成が適していますか?


85 → 255 V acの幅広い入力電圧範囲で動作し、さまざまな用途に柔軟性を発揮します。

このボードは、どのようにしてモータの性能の安定性を確保しますか?


補助電源は、安定した15 V及び5 Vの出力を出力し、一貫したモータ動作をサポートします。

設計には、どのような保護措置が組み込まれていますか?


過電流及び過熱保護機能を備えており、動作中の潜在的な損傷を防止します。

このボードは、他の制御システムとインターフェイスできますか?


はい、20ピンインターフェイスコネクタを介して互換性のある制御ボードと簡単に接続できるように設計されており、モータ制御セットアップでの使いやすさを向上させます。

モータ制御におけるPWM機能の重要性は何ですか?


15 kHzのPWM周波数により、効率的な電力管理を実現し、熱を低減し、モータ用途での性能を向上させます。
