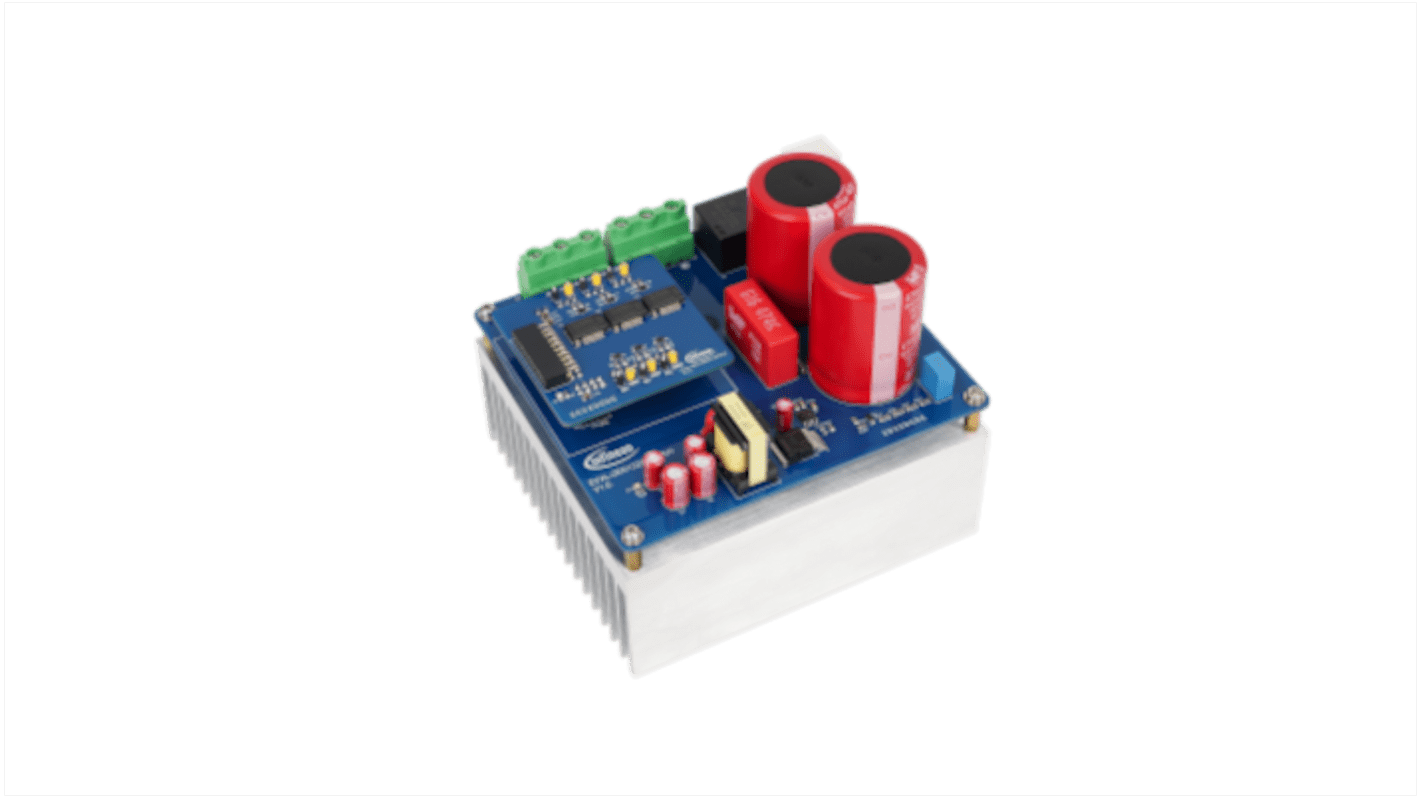

Infineon評価ボード、モータドライバ機能、モータドライブ用途向け - EVAL-2ED1324S12PM1


この評価ボードは、効果的なモータ駆動用途向けに設計されており、高度な電力管理ソリューションを紹介しています。公称AC入力電圧は380 Vで、最大出力電力は3 kWです。このボードは、高性能のモータドライバ動作をサポートします。ハーフブリッジシリコンオン絶縁器(SOI)ゲートドライバ及びEasyPIMTM電源内蔵モジュールなどの必須コンポーネントを組み込み、さまざまな用途で信頼性の高い性能を実現します。

特長


• Infineonの1200 V SOIハーフブリッジゲートドライバを使用して性能を向上
• 内蔵インラッシュ電流リミッタにより、起動時に回路を保護
• 過酷な使用に最大3 kWの出力電力をサポート
• システムでの正確な電流検出のためのシングルシャントを備えています。
• さまざまな条件で安定した動作を実現する補助電源を備えています。

用途


• 実用的な環境でのモータドライバICの評価に使用
• 高効率のモータ制御を必要とするオートメーションシステムで使用
• 産業用の電源管理ソリューションに統合
• 電子機器のモータドライブプロトタイプの開発及びテストに最適

このボードを使用して、ブラシレス直流モータを効果的に動作させる方法は何ですか?


評価ボードをiMOTIONTM制御ボードに接続することで、ブラシレス直流モータを効率的に操作できます。相出力に対する互換性のある接続を確保し、付属のソフトウェアツールを使用してシステムパラメータを構成するだけです。

DCリンク電圧などの性能メトリックを測定するためのどのような方法がありますか?


このボードには、DCリンク電圧測定用に設定された電圧ディバイダが含まれており、動作中に電圧レベルを正確に監視できます。

評価ボードを使用する際には、どのような安全防止措置を講じる必要がありますか?


接続や調整を行う前に必ず電源を取り外してください。コンデンサが完全に放電するまで5分間待ち、適切な高電圧差動プローブを使用して電圧波形を測定します。

付属の補助電源は、どのような方法で機能性を向上させますか?


この補助電源は、+15 V及び+3.3 Vの安定した電圧レベルを提供し、補助回路の動作をサポートし、過酷な環境でも信頼性の高い機能を実現します。
