Infineon EVAL-IHW25N140R5L 評価ボード, 評価ボード, 評価ボード EVAL-IHW25N140R5L, 誘導加熱と共振スイッチング・アプリケーション 用, EVALIHW25N140R5LTOBO1

電源管理開発キット の一覧へ

1個小計：*

￥22,008.00

(税抜)

￥24,208.80

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2028年8月30日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥22,008

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
179-943
メーカー型番:
EVALIHW25N140R5LTOBO1
メーカー/ブランド名:
インフィニオン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

インフィニオン

電源管理機能

評価ボード

プロダクトタイプ

評価ボード

併用可能製品

誘導加熱と共振スイッチング・アプリケーション

キットの分類

評価ボード

搭載機器

EVAL-IHW25N140R5L

キット名

EVAL-IHW25N140R5L

規格 / 承認

RoHS

COO（原産国）:
CN

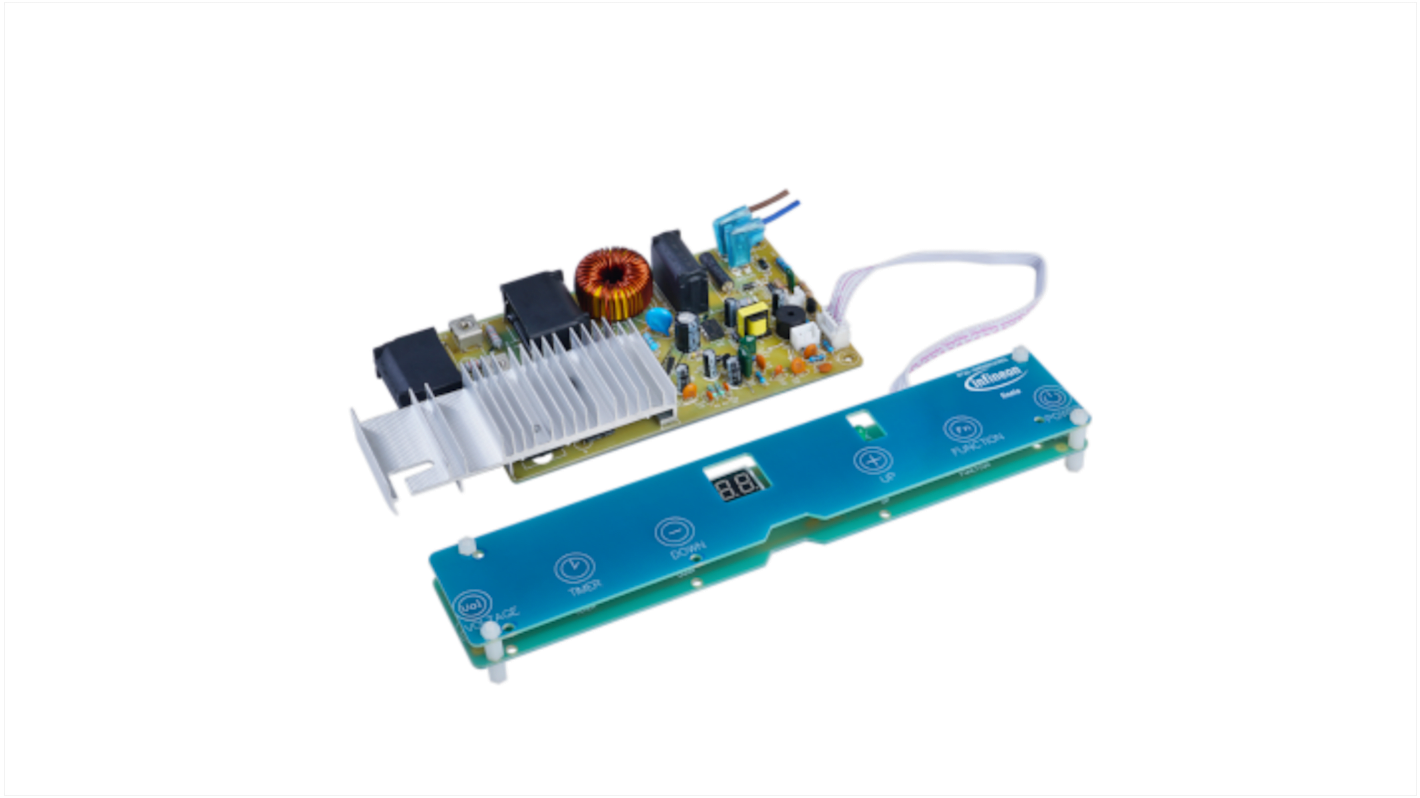

Infineon評価ボード、電源管理機能、誘導加熱及び共振スイッチング用途 - EVALIHW25N140R5LTOBO1


この評価ボードは、誘導加熱及び共振スイッチング用途向けに設計されています。このパワーエレクトロニクス評価キットは、1400 Vのリバース導通R5L IGBTを備えており、典型的な調理システムを反映する厳格なテストとプロトタイピングを実現します。デュアルプリント基板セットアップにより、使いやすさが向上し、電源管理ソリューションを最適化するエンジニアのための不可欠なツールとなっています。

特長


• 最大2 kWの出力電力を供給し、効果的なテストを実現

• ほぼ共振トポロジーを使用して高効率を実現

• 操作調整が簡単なユーザーフレンドリインターフェイスを搭載

• 熱管理を強化するための温度フィードバック機能

• さまざまなラボ構成をサポートするコンパクトな設計

用途


• 誘導加熱で半導体の性能を評価するために使用

• 共振システムの特性曲線測定に最適

• 電気工学における電力電子機器の開発に最適

• オートメーション及びエレクトロニクス分野でのテストに有効

このボードは、高電圧動作中の安全性をどのように保証しますか?


このボードには、過電圧及び低電圧保護などのさまざまな安全機能が搭載されており、高電圧動作に関連するリスクを軽減します。エンジニアは、危険を回避するために、電圧測定に差動プローブを使用することをお勧めします。

このボードは、どのような動作電力制御レベルを容易に実現しますか?


この評価ボードは、9つの異なる電力制御レベルを実現し、さまざまなテストシナリオに合わせて正確に調整でき、効率を管理しながらパフォーマンスを最適化します。

この評価ボードのセットアップでは、共振コイルの役割は何ですか?


共振コイルは、さまざまな負荷条件のシミュレーションに不可欠で、誘導加熱システムの電気的特性化に不可欠です。ユーザーは、カスタマイズされた評価のためにさまざまなコイルを取り付けることができます。

評価ボードを使用する際には、どのような予防措置を講じる必要がありますか?


操作後のコンデンサの放電に十分な時間を与え、適切な定格の測定機器を使用することを確保するなど、ユーザーガイドに記載されたすべての安全予防措置に従うことが重要です。
