このFPCコネクタは、電子機器に簡単に統合できるように設計された表面実装ソリューションです。ライトアングル方向を備え、コンパクトな0.5 mmピッチ構成で14つのコンタクトに対応します。このメスコネクタは、高品質の液晶ポリマー製で、動作温度の厳しい環境でも優れています。

• 最大定格電流500 mAをサポートし、信頼性の高い電力供給を実現

• ライトアングル設計により、コンパクトな基板レイアウトが容易

• ニッケル上に金メッキを施し、導電性と耐久性を強化

• デュアルコンタクトスタイルにより、確実な接続オプションを実現

• 表面実装機能により、組み立てプロセスを簡素化

• +105 °Cの最大動作温度に耐えることができます。

• コンパクトな電子機器で使用し、効率的なスペース管理を実現

• フレキシブルな接続を必要とするコンシューマ電子機器での使用に最適

• 省スペースのレイアウトが不可欠なオートメーションシステムで効果的

• 高温環境に最適

• 信頼性の高い性能を必要とする基板で一般的に使用

このコネクタは、ハウジング用の液晶ポリマーを使用して製造されており、耐久性を確保し、コンタクトは金めっきのリン青銅製で、導電性を向上させ、腐食を防止します。

デュアルコンタクトスタイルにより、かん合時に確実な接続を実現し、切断のリスクを低減し、自動化された製造環境での効率的な取り付けをサポートします。

アプリケーションの電気的要件との互換性を確保するために、最大50 VrmsのAC/DCの定格電圧と0.5 Aの最大定格電流を考慮することが重要です。さらに、コネクタの動作温度

はい、最大+105 °Cの温度で効率的に動作することができるため、変動する熱条件での耐性が必要な用途に適しています。

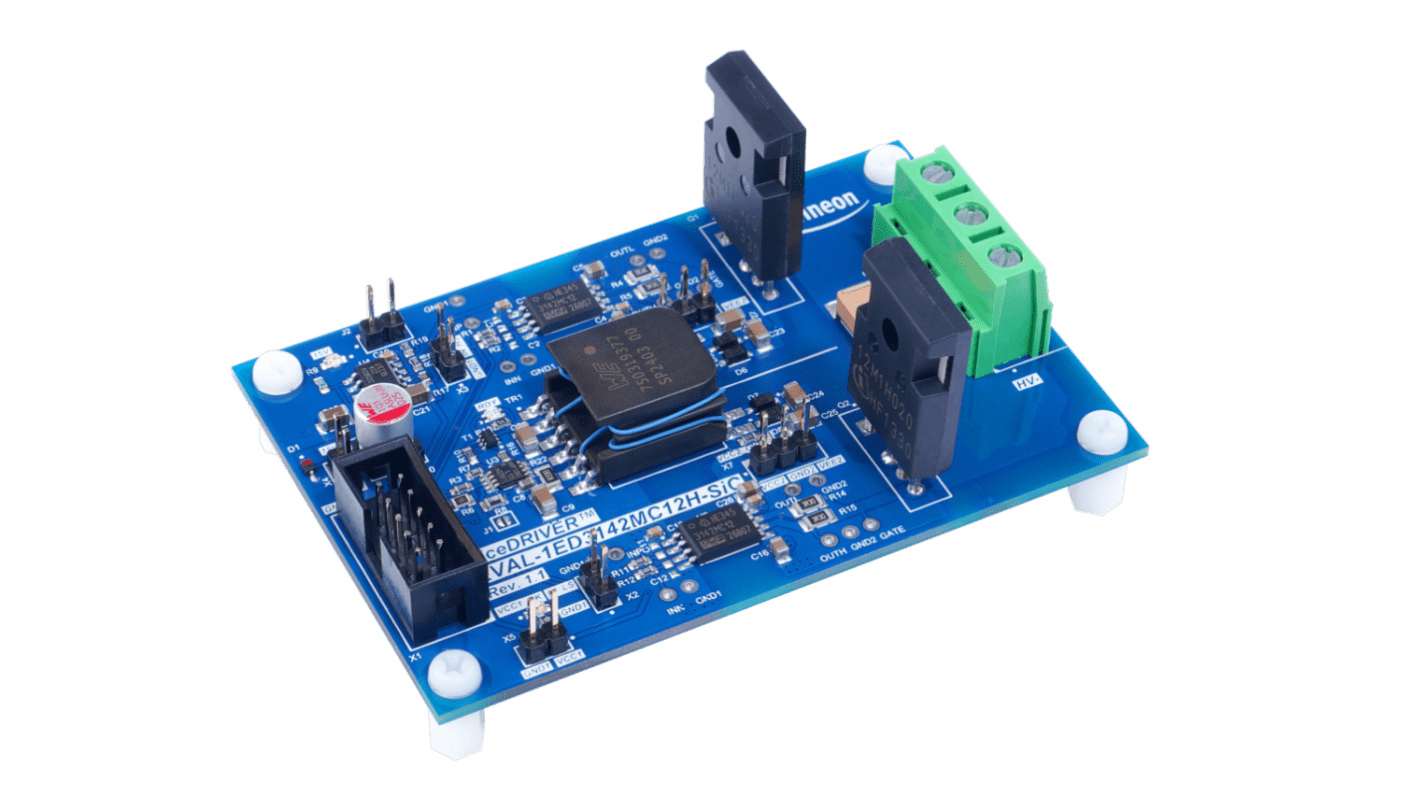

Infineon EVAL1ED3142MC12HSICTOBO1 評価ボード, 評価ボード, ハーフブリッジドライバ EVAL-1ED3142MC12H-SIC, 1ED3142MC12H 用,
