- RS品番:
- 196-1874
- メーカー型番:
- STEVAL-ISA202V1
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 196-1874
- メーカー型番:
- STEVAL-ISA202V1
- メーカー/ブランド名:
- STMicroelectronics
その他
- COO(原産国):
- IT
詳細情報

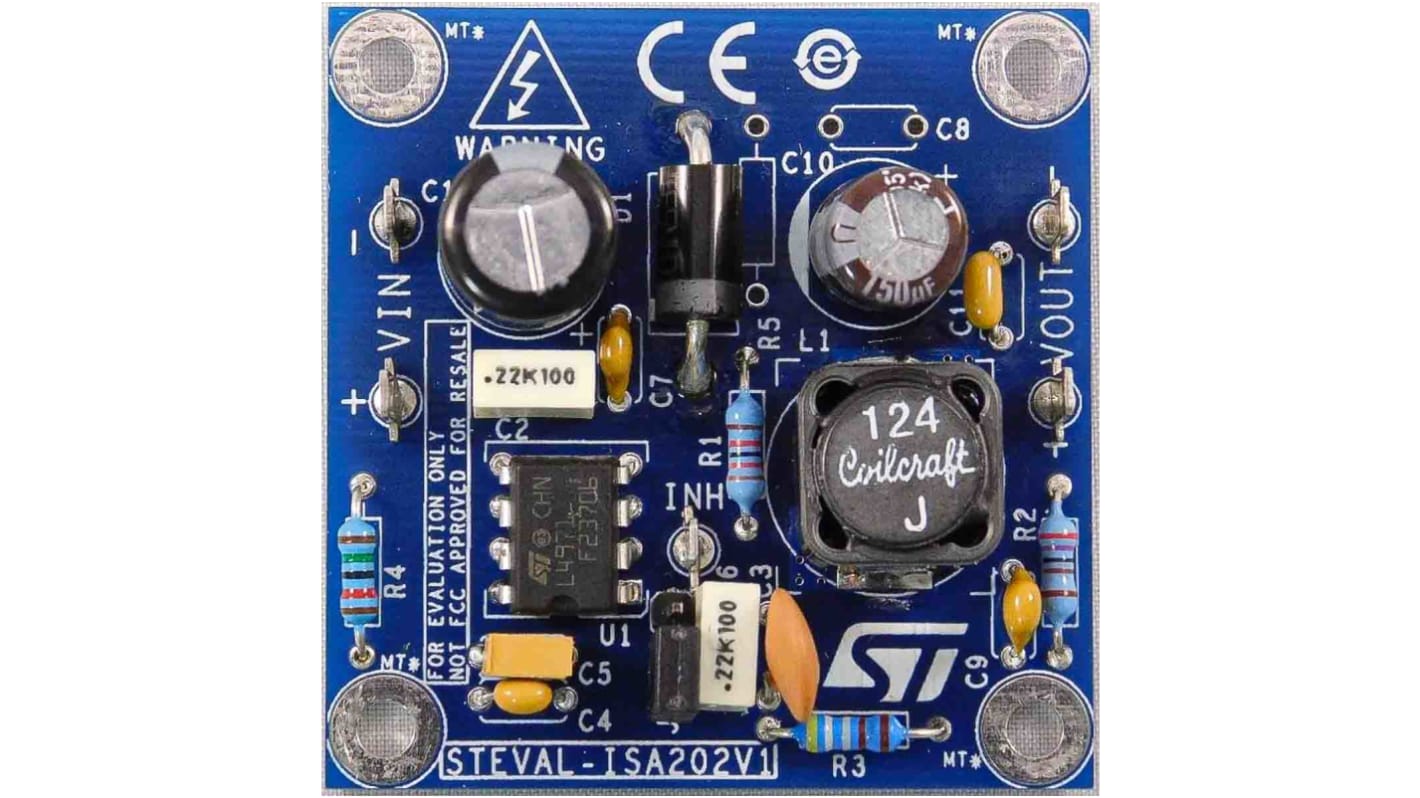

STEVAL-ISA202V1 製品評価ボードは、負荷電流動作能力がゼロの 1.5 A 非同期ステップダウン電源スイッチングレギュレータである L4971 の評価用プラットフォームとなります。外部コンポーネントの選択に基づいて、デバイスは 8 V< VIN< 55 V の入力電圧範囲全体で動作する出力電圧<<は出力コンデンサの定格電圧によって制限されるため、電圧ディバイダ R2 、 R3 を介して 3.3 V VOUT 30 V の範囲で調整できます。
入力コンデンサ及び出力コンデンサは、動作範囲内で RMS 電流を維持できます。
入力コンデンサ及び出力コンデンサは、動作範囲内で RMS 電流を維持できます。
入力電圧範囲: 8 V → 55 V
出力電圧: 5.1 V ± 3 % (ライン、負荷、熱)
出力リップル: 51 mV 未満
出力電流範囲: 0 → 1.5 A
最大出力リプル電流: 30 %
電流制限: 2.5 A (標準)
スイッチング周波数: 200kHz
出力電圧: 5.1 V ± 3 % (ライン、負荷、熱)
出力リップル: 51 mV 未満
出力電流範囲: 0 → 1.5 A
最大出力リプル電流: 30 %
電流制限: 2.5 A (標準)
スイッチング周波数: 200kHz
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
電源管理機能 | ステップダウンスイッチングレギュレータ |
併用可能製品 | 非同期ステップダウン電源スイッチングレギュレータ |
キットの分類 | 評価ボード |
対象機器 | L4971 |
キット名 | Evaluation Board |
