STMicroelectronics VIPer122LSをベースとした12V入力5W絶縁型フライバックコンバータ 開発キット, 評価キット, バックブーストコンバータ STEVAL, STEVAL-VP12201F

電源管理開発キット の一覧へ

1個小計：*

￥6,321.00

(税抜)

￥6,953.10

(税込)

Add to Basket
数量を選択または入力
納期未定
  • 2 は海外在庫あり
在庫限り。入荷未定。
個
単価
1 +￥6,321

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
210-8296
メーカー型番:
STEVAL-VP12201F
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

開発キット

電源管理機能

バックブーストコンバータ

キットの分類

評価キット

搭載機器

STEVAL

キット名

VIPer122LSをベースとした12V入力5W絶縁型フライバックコンバータ

規格 / 承認

RoHS Compliant, Meets IEC55022 Class B conducted EMI

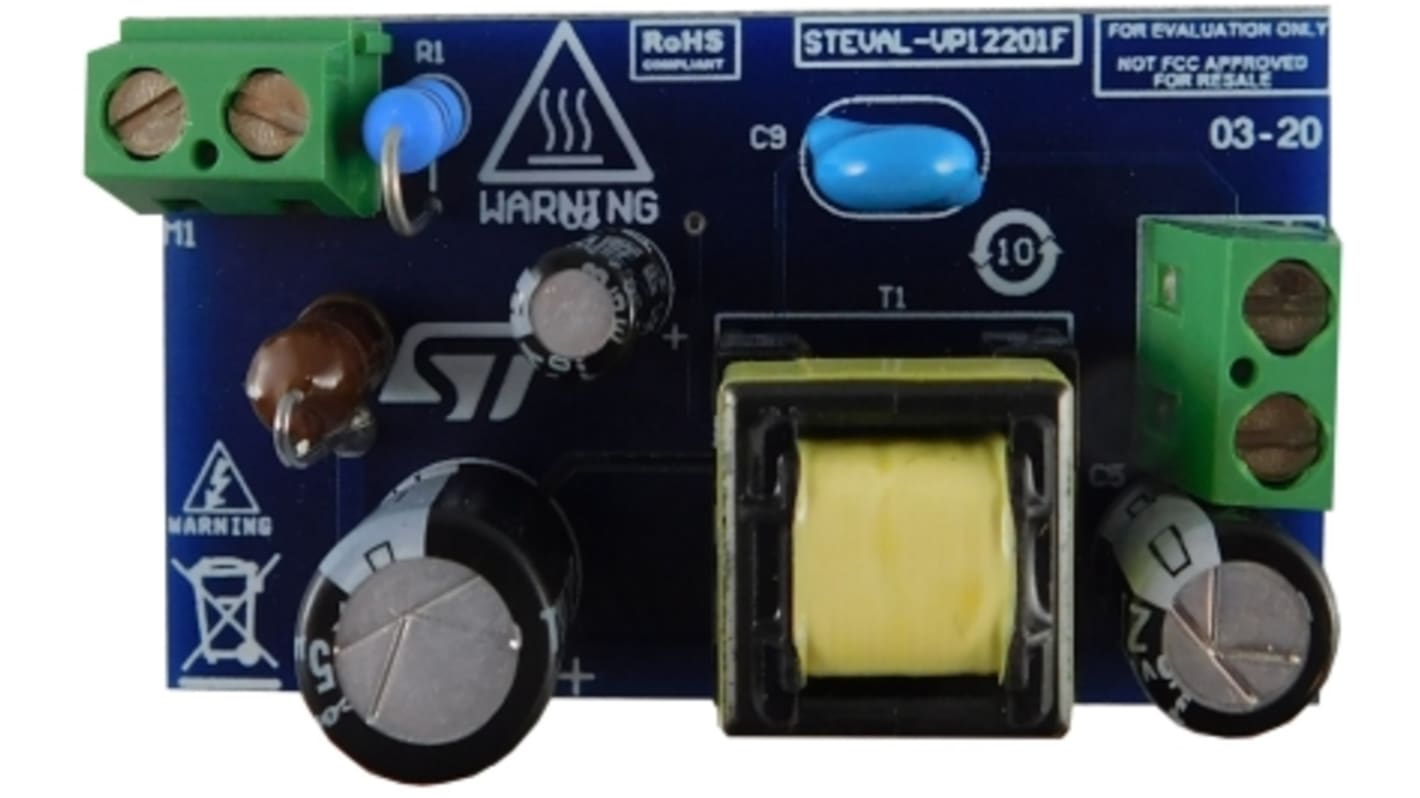

STEVAL-VP12201F評価ボードは、85 → 265 V acで供給される汎用アプリケーション向けに開発された12 V - 5 W絶縁フライバックコンバータを実装しています。

リファレンスデザインは、VIPerPlusファミリの新しいVIPer122LSオフライン高電圧コンバータを中心に構築され、730 VパワーMOSFETとPWM電流モード制御を内蔵しています。

この評価ボードの主な特徴は、小型サイズと最小限のBOM、高効率、低スタンバイ消費、入出力範囲全体にわたる厳しいライン及び負荷レギュレーションです。バーストモード動作により、無負荷状態での消費電力が極めて低く、平均スイッチング周波数を低減し、周波数関連の損失を最小限に抑えます。

VIPer122LSは、60 kHzの固定周波数で動作し、周波数ジッタリングにより、電磁波障害に関する規格を満たします。

ユニバーサル入力電源範囲: 85 → 265 V ac

周波数: 50 → 60 Hz

出力電圧: 12 V

出力電流: 416 mA

非常にコンパクトなサイズ

スタンバイ電源消費: < 30 mW @ 230 V ac

平均効率: > 77 %

入力及び出力範囲全体にわたる厳しいライン及び負荷調整

周波数ジッタリング機能により、EMIフィルタの低減にもかかわらず、IEC55022クラスB伝導EMIに適合

RoHS準拠
