STEVAL-VP318L1F, PSU and Converter Eval

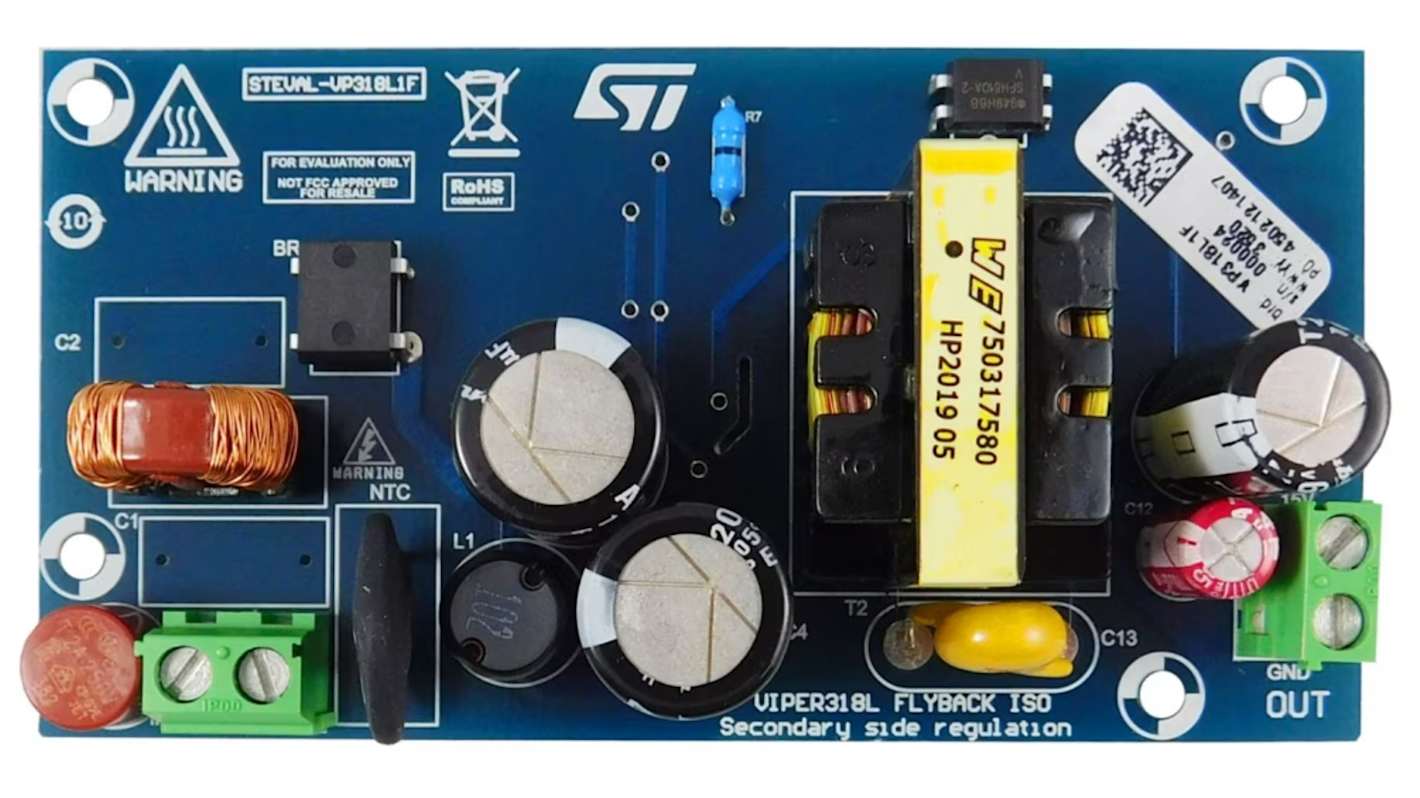

STMicroelectronics STEVAL-VP318L1F リファレンスデザインは、 85 → 265 V ac で動作する汎用用途向けに開発された 15 V-18 W SSR 絶縁フライバックコンバータを実装しています。この設計は、 800 V アバランシェ高耐久性パワー MOSFET （ PWM 電流モード制御）を備えた VIPerPlus ファミリの新しい VIPer318L オフライン高電圧コンバータを中心に構築されています。 電磁妨害規制に対応するジッタリングを備えた固定 60 kHz スイッチング周波数、軽負荷管理用のバーストモードを備えています。このボードは、小型、最小 BOM 、高効率、低スタンバイ消費電力、入力 / 出力範囲全体にわたる厳格なライン / 負荷調整機能を特長としています。個別に設定可能なトリガしきい値を備えた入力過電圧及び低電圧保護は、それぞれの OVP 及び UVP ピンで使用できます。

スタンバイ消費電力 < ： 55 mW @ 230 V ac
平均効率 > ： 85 %
入力及び全体での厳密なライン / 負荷調整 出力範囲
周波数ジッタリング機能により、 IEC55022 クラス B 伝導 EMI に適合し、 EMI フィルタが低減されています

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
