Infineon 評価ボード DC-DCコンバータ
RS品番:
214-1993
メーカー型番:
EVAL3K3WBIDIPSFBTOBO1
メーカー/ブランド名:
Infineon
電源管理開発キット の一覧へ
在庫切れ
Add to Basket
個
購入
部品表に保存
単価: 購入単位は 個
¥132,620.00
(税抜)
¥145,882.00
(税込)
個
単価
1 +
¥132,620.00
RS品番:
214-1993
メーカー型番:
EVAL3K3WBIDIPSFBTOBO1
メーカー/ブランド名:
Infineon
データシート
その他
詳細情報
仕様
Datasheet - EVAL3K3WBIDIPSFBTOBO1
未対応

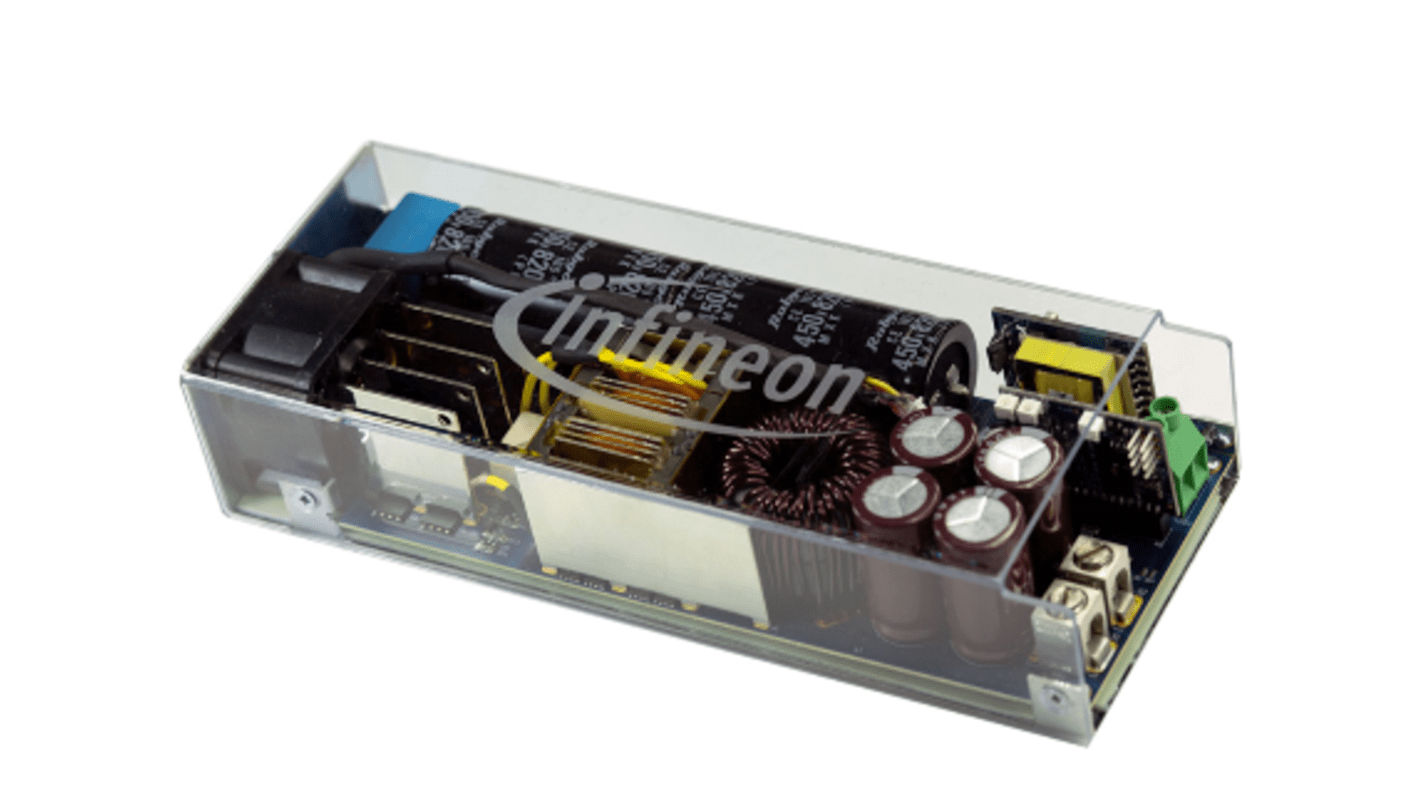

3300 W 54 V双方向位相シフトフルブリッジ(PSFB)評価ボード、600 V CoolMOSTM CFD7及びXMCTM搭載
この評価ボードは、通信、バッテリ形成電源、産業用ロボット用途向けの3300 W双方向DC-DCコンバータ用の高効率な完全なInfineonシステムソリューションを導入しています。
Infineonの600 V CoolMOSTM CFD7スーパージャンクションMOSFET(ThinPAKパッケージ)は、最新で最高の性能を発揮する高速ボディダイオードデバイスです。低寄生パッケージと最適化されたレイアウトを組み合わせて、最小限のストレスで優れた性能を発揮します。このボードで紹介された革新的な冷却コンセプトにより、優れた性能を発揮します。
このボードは、バックモードで98 %、ブーストモードで97 %の効率を実現します。実現された電力密度は4.34 W/cm3 (71.19 W/インチ3)の範囲で、SMDパッケージと革新的なスタックマグネット構造によって実現されています。
Infineonの最新技術と組み合わせると、このDC-DCコンバータは、完全共振トポロジレベルのPSFB設計の実現性と高効率を実証します。
EVAL_3K3W_BIDI_PSFBは、PSFBトポロジは、従来のよく知られているトポロジの標準設計や構造を変更することなく、双方向DC-DCステージとして使用できることも示しています。これは、デジタル制御とXMCTMマイクロコントローラーによる制御技術の革新によって実現されます。
機能の概要
高効率PSFB
高パワー密度PSFB
双方向PSFB
デジタル制御PSFB
新しい内蔵磁気コンセプト
新しいSMD冷却コンセプト
利点の概要
Infineonの最新の高速ボディダイオードHV技術
Infineonの最新のLV同期整流器テクノロジー
PSFBの双方向機能(特許取得済み)
新しい内蔵磁気コンセプト
新しいSMD冷却コンセプト
コンポーネントのリスト
600 V CoolMOSTM CFD7スーパージャンクションMOSFET (IPL60R075CFD7)
222-4912
CoolSiCTMショットキーダイオード650 V G6 (IDH08G65C6)
216-8382
800 V CoolMOSTMスーパージャンクションMOSFET (IPU80R4K5P7)
222-4717
150 V OptiMOSTM 5パワーMOSFET、スーパーSO-8パッケージ(BSC093N15NS5)
214-4325
EiceDRIVERTM 2EDS絶縁ゲートドライバIC (2EDS8265H)
258-0627
EiceDRIVERTM 2EDF絶縁ゲートドライバIC (2EDF7275F)
244-0940
制御実装用XMC4200マイクロコントローラ(XMC4200-F64k256BA)
258-1749
半共振フライバックPWMコントローラ(ICE5QSAG)
中出力AFショットキーダイオード(BAT165)
249-6997
DC-DCステップダウン電圧レギュレータ(IFX91041EJV33)
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
電源管理機能
DC-DCコンバータ
併用可能製品
産業用、電源
キットの分類
評価ボード
キット名
EVAL_3K3W_BIDI_PSFB
