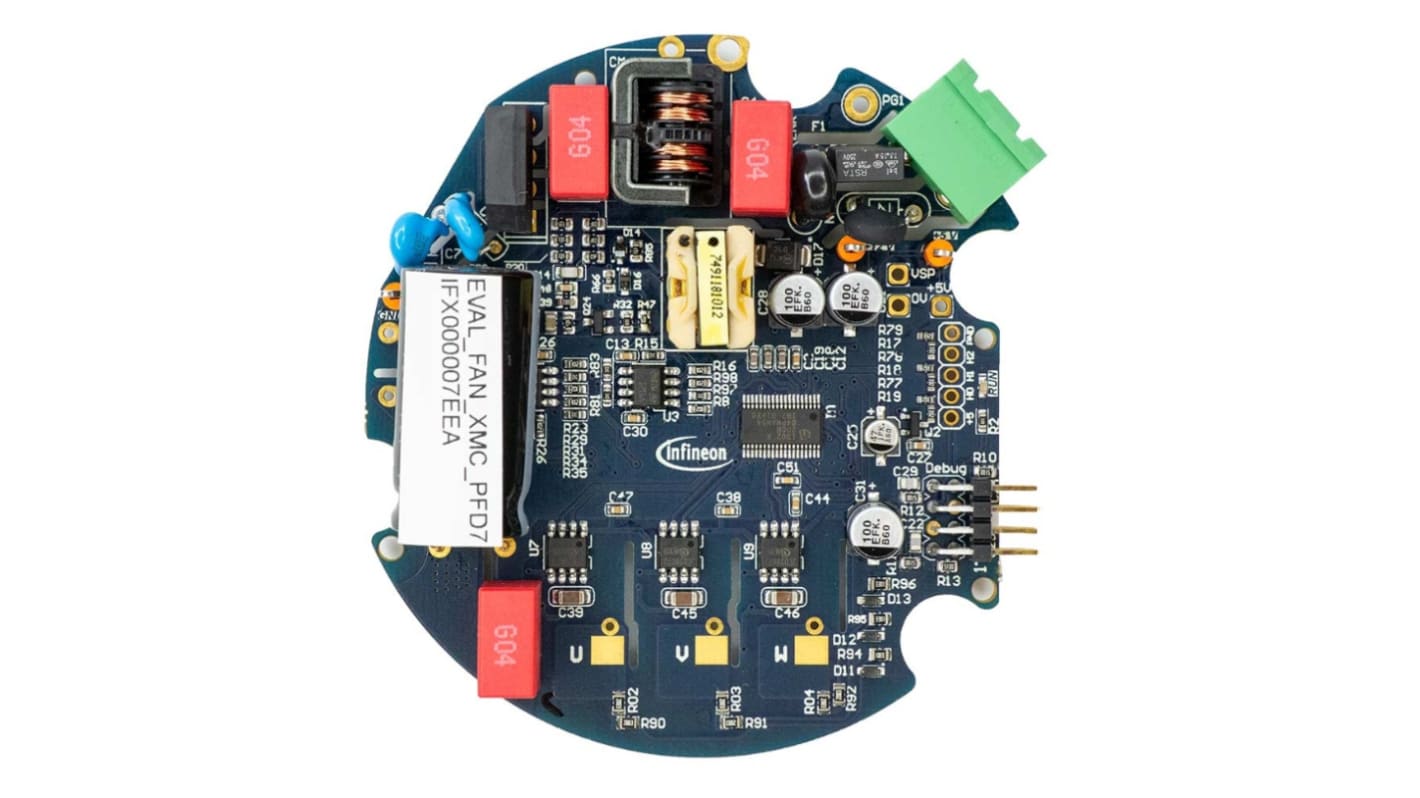

PFD7スーパージャンクションMOSFETを使用したモータドライブ評価ボード
EVAL_FAN_XMC_PFD7モータドライブボードは、センサなしの同期整流BLDC/PMSMを提供するだけでなく、 制御アルゴリズムにより、逆電流のハードコミューティングストレスを軽減しますが、最大20 kHzまでのスイッチング周波数を変更し、2相又は3相変調を選択することもでき、スイッチング損失を削減するのに役立ちます。
Infineonの最新のCoolMOSTM PFD7スーパージャンクションMOSFETシリーズは、低オン抵抗と設計の柔軟性を向上させ、業界で最も高速な逆回復時間(trr)を維持し、HAモータドライブに最適化されています。これにより、ハードスイッチング回路での効率を向上させ、BOM削減とヒートシンクフリーの動作を可能にします。
このボードは、XMC™ Linkにより簡単にインターフェイス接続できます。XMC™ Linkは、すべてのXMC™マイクロコントローラ用の絶縁型デバッグプローブです。このデバッグプローブは、SEGGER J-Linkデバッグファームウェアを採用しており、DAVE™との併用が可能です。
重要な注意: XMCTM Linkは、この評価ボードには付属していません。そのため、別途注文する必要があります。
機能の概要
センサレスフィールド方向制御(FOC)
ハードコンタクトトポロジに最適なクラス最高の高電圧MOSFET [B6インバータ]
CoolMOSTM PFD7及びXMCTMアルゴリズムによる低材料費用
ほぼ共振性のCoolSETTMにより、低いEMIと高い効率を実現
グラフィカルユーザーインターフェイス(GUI)により、使いやすさを実現
入力電圧: 90 → 265 V ac
特長
高効率
コスト効果の高い
簡素化された設計
生産性に近いソリューション
コンポーネントリスト
600 V CoolMOSTM PFD7 SJ電源デバイス(IPN60R2K0PFD7S)
600 VハーフブリッジゲートドライバIC、内蔵ブートストラップダイオード(2ED28073J06F)付き
ARM® Cortex®-M0 (XMC1302-T038X0200 AB)搭載の32ビットマイクロコントローラ
Infineon第5世代 quasi共振CoolSETTM (ICE5QR4770AG)
EVAL_FAN_XMC_PFD7パラメータ
ボードタイプ: 評価ボード
寸法: 87 mm x 87 mm x 25 mm
ファミリ: CoolMOSTM PFD7
周波数 最小 最大: 6 kHz 20 kHz
入力タイプ: AC、DC
ポート: 100 W
製品説明: EVAL_FAN_XMC_PFD7モータドライブボードは、センサなしの同期整流BLDC/PMSM制御アルゴリズムを備えているだけでなく、逆電流ハードコミューティングストレスを低減するだけでなく、最大20 kHzのスイッチング周波数を変更し、2相又は3相変調を選択することもでき、スイッチング損失を削減するのに役立ちます。
製品名: EVAL_FAN_XMC_PFD7
資格: 標準
供給電圧 最小 最大: 85 V 265 V
ターゲット用途: 家庭用機器、家庭用、IoT、ポンプ、冷蔵庫、洗濯機、モータ制御 / ドライブ
トポロジ: 3相 - 2レベル
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
電源管理機能
MOSFETゲートドライバ
併用可能製品
モータ
キットの分類
評価ボード
対象機器
2ED28073J06F, BAT54-03W, BSS138N, BSS314PE, ICE5QR4770AG, IFX1763XEJV50, IPN60R2K0PFD7S, XMC1302-T038X0200
