インフィニオン ゲートドライバモジュール, 評価ボード, MOSFETゲートドライバ, モータ 用, EVAL1ED3124MX12HTOBO1

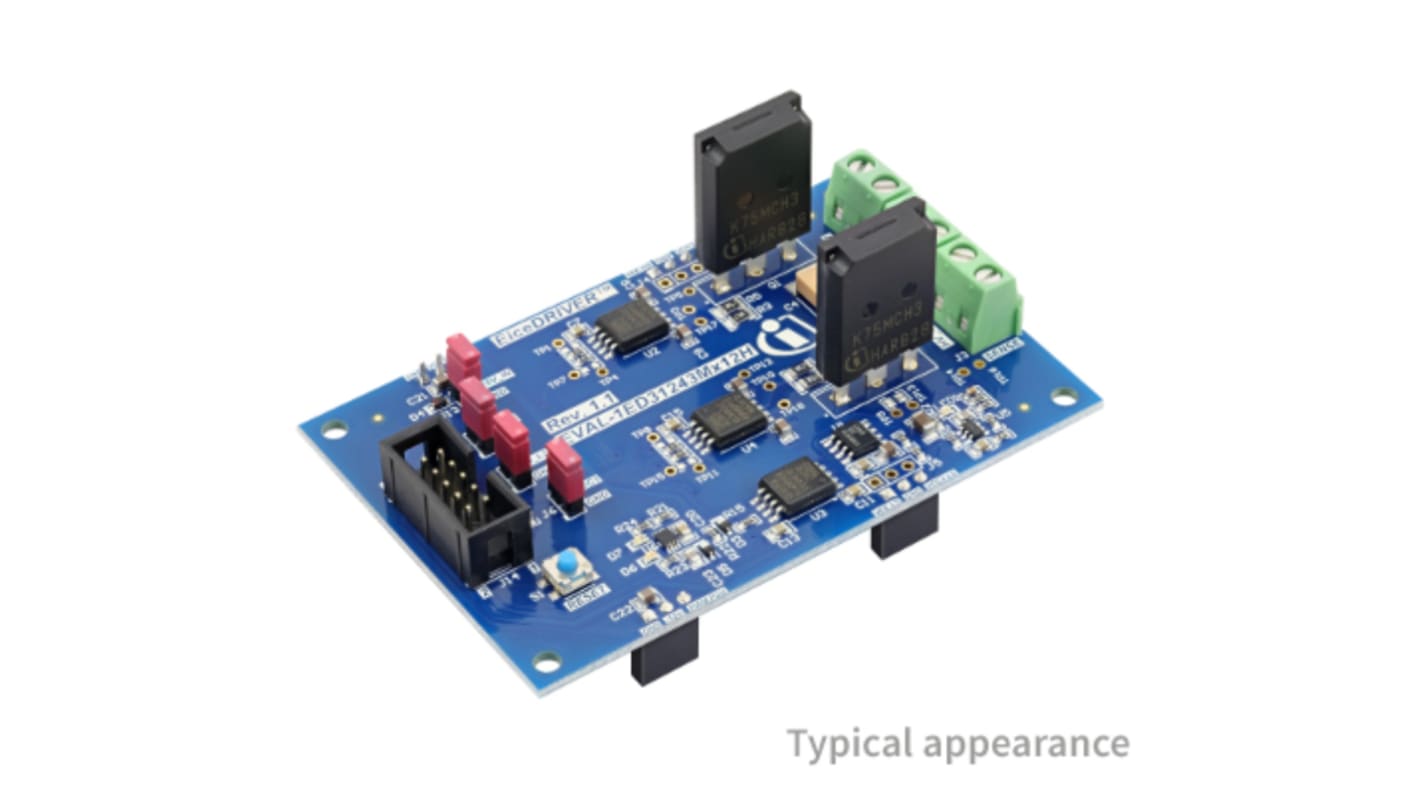

Infineon EVAL-1ED3124MX12Hは、ゲートドライバIC (1ED3124MU12H)を2個搭載したハーフブリッジ構成で、IGBTやSiC MOSFETなどのパワースイッチを駆動します。このボードには、TRENCHSTOP IGBT IKQ75N120CH3が付属しています。高電圧側からロジック制御側への過電流フィードバック信号を絶縁するために、追加のゲートドライバICが使用されます。高速オペアンプは、過電流検出用のコンパレータとして使用されます。このボードは、ダブルパルステストに最適です。

内蔵フィルタがあるため、外部フィルタが不要
伝搬遅延が少ないため、デッドタイムが少なく、システム効率の向上と高調波歪みの低減を実現
正確なしきい値とタイミング、UL1577認定と組み合わせて優れた用途安全性を実現
高絶縁性により、1500 V dcのソーラーインバータ用途で使用可能

814

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
