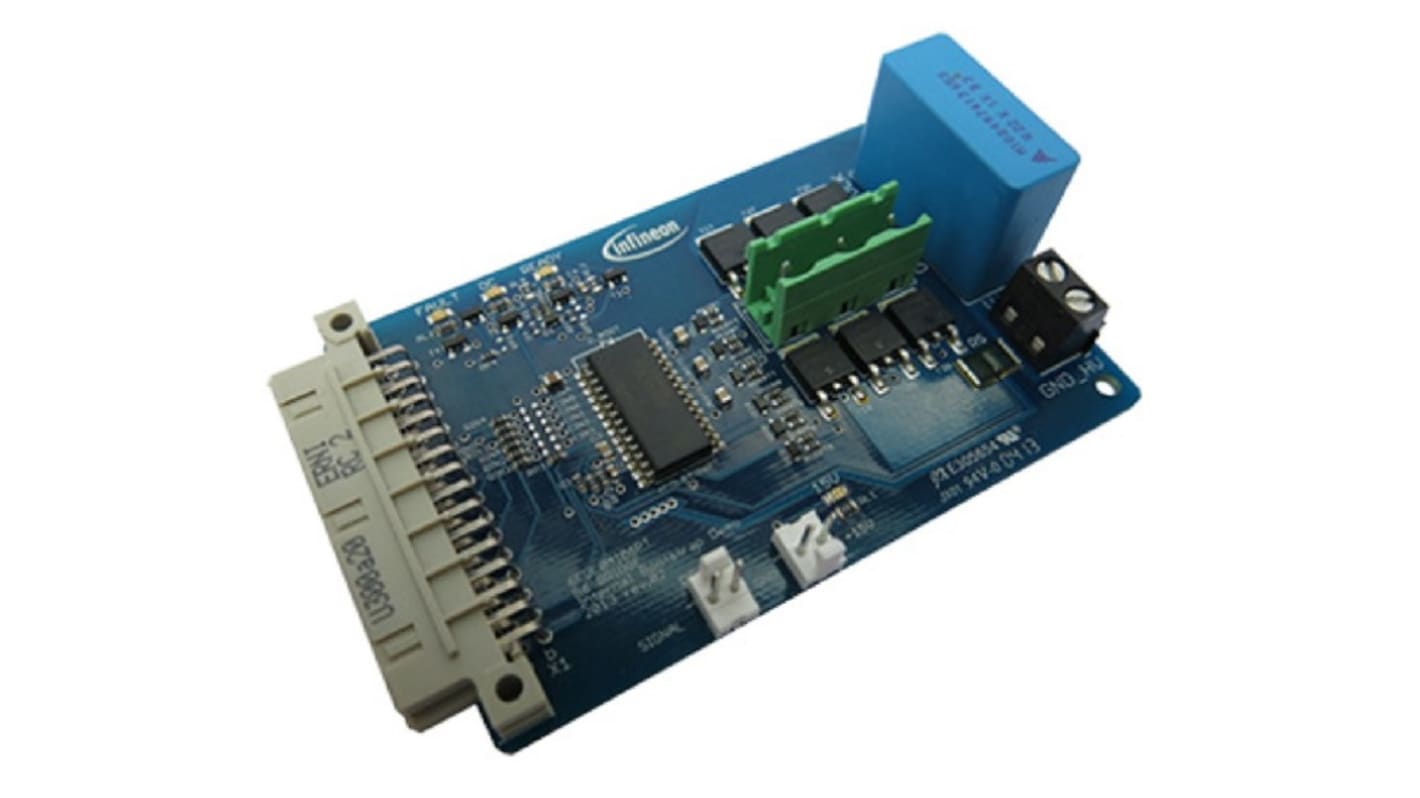

Infineon 評価ボード IGBTゲートドライバ
RS品番:
234-2085
メーカー型番:
EVAL6EDL04I06PTTOBO1
メーカー/ブランド名:
Infineon
電源管理開発キット の一覧へ
2 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥22,540.00
(税抜)
¥24,794.00
(税込)
個
単価
1 +
¥22,540.00
RS品番:
234-2085
メーカー型番:
EVAL6EDL04I06PTTOBO1
メーカー/ブランド名:
Infineon
データシート
その他
詳細情報
仕様
Datasheet - EVAL6EDL04I06PTTOBO1
RoHSステータス: 適合
600 Vフルブリッジ3相ゲートドライバIC用評価ボード
6EDL04I06PT用評価ボード - LS-SOIテクノロジーを備えたフルブリッジ3相ゲートドライバICで、MOSトランジスタや600 V IGBTなどの電源デバイスを制御します。
機能の概要
薄膜SOIテクノロジー
最大ブロック電圧: +600 V
6つのドライバ全てに対応する個別の制御回路
CMOS及びLSTTL互換入力(負のロジック)
各相の信号インターロックにより、クロス伝導を防止
過電流及び低電圧供給の検出
特長
省スペースパッケージ
エネルギー効率の向上
用途: ファン、冷蔵庫、洗濯機
ボードタイプ 評価ボード
寸法 85 x 55
ファミリ ゲートドライバ、IGBTディスクリート
周波数 最小 最大 0 kHz 20 kHz
入力タイプ DC
インターフェイス その他
取り付け 表面実装(SMD)
出力電流 最小 最大 0 A 4 A
出力電流(ソース) 0.165 A
出力電流(シンク) 0.375 A
出力電圧 最小 最大 15 V 450 V
ポート 最小 最大 0 W 1800 W
製品説明 6EDL04I06PT用評価ボード - 600 V IGBTなどの電源デバイスを制御するためのLS-SOI技術を備えたフルブリッジ3相ゲートドライバIC
製品名 EVAL-6EDL04I06PT
資格 産業用
サブアプリケーション ファン、冷蔵庫、洗濯機
供給電圧 最小 最大 15 V 450 V
ターゲットアプリケーション モータ制御及びドライブ
トポロジー 3相インバータ
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
電源管理機能
IGBTゲートドライバ
併用可能製品
ファン、冷蔵庫、洗濯機
キットの分類
評価ボード
対象機器
6EDL04I06PT
キット名
EVAL-6EDL04I06PT
