Infineon 評価ボード MOSFETゲートドライバ
RS品番:
234-2086
メーカー型番:
EVAL6EDL04N02PRTOBO1
メーカー/ブランド名:
Infineon
電源管理開発キット の一覧へ
1 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥25,330.00
(税抜)
¥27,863.00
(税込)
個
単価
1 +
¥25,330.00
RS品番:
234-2086
メーカー型番:
EVAL6EDL04N02PRTOBO1
メーカー/ブランド名:
Infineon
データシート
その他
詳細情報
仕様
Datasheet - EVAL6EDL04N02PRTOBO1
RoHSステータス: 適合

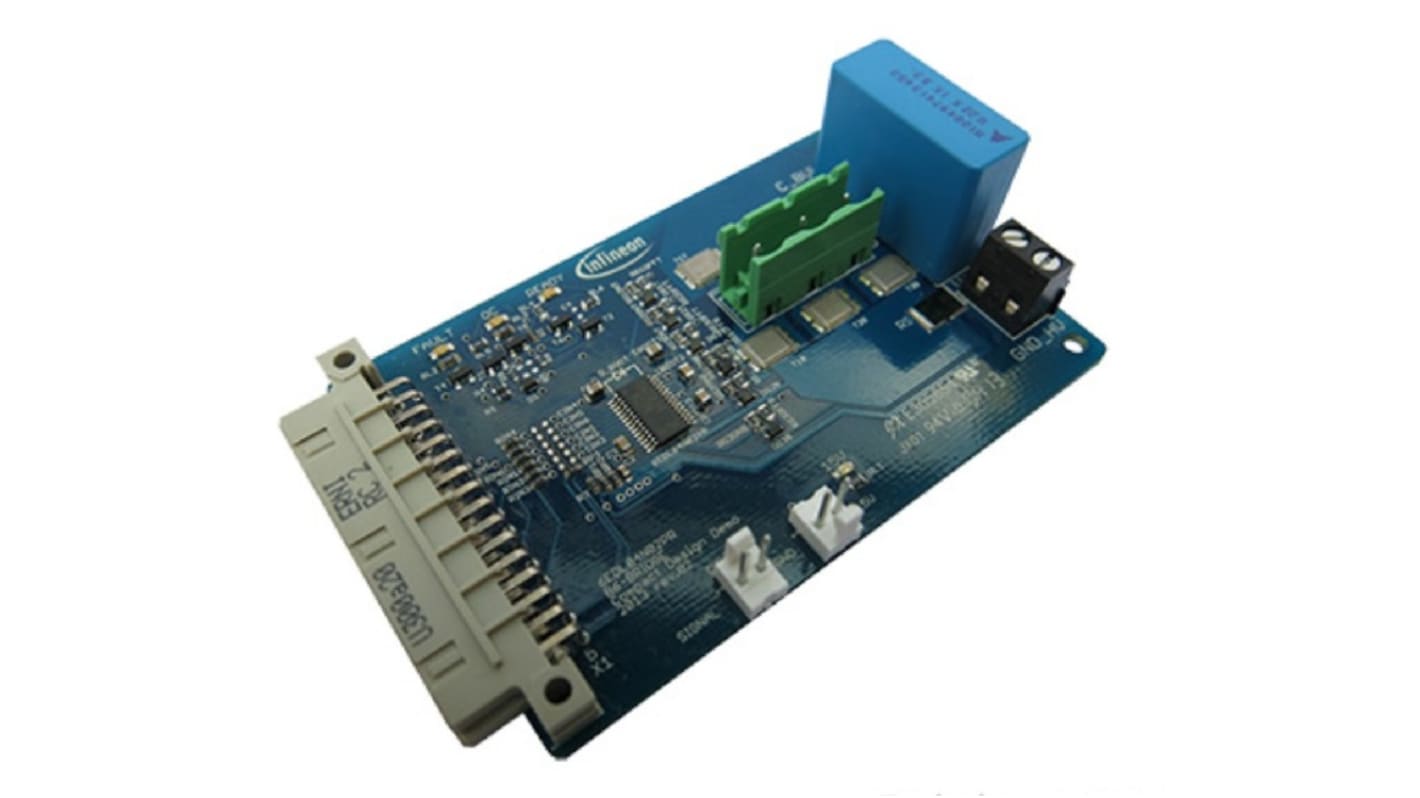

200 V三相ゲートドライバIC用評価ボード
このゲートドライバ評価ボードは、MOSトランジスタや180 V IGBTなどの電源デバイスを制御するためのLS-SOI技術を備えた6EDL04N02PRフルブリッジ3相ゲートドライバICの機能と主な機能を示すために開発されています。
機能の概要
薄膜SOIテクノロジー
最大ブロック電圧: +200 V
6つのドライバ全てに対応する個別の制御回路
CMOS及びLSTTL互換入力(負のロジック)
各相の信号インターロックにより、クロス伝導を防止
過電流及び低電圧供給の検出
利点
省スペースパッケージ
エネルギー効率の向上
パラメータ EVAL-6EDL04N02PR
用途: ファン、電動工具
ボードタイプ: 評価ボード
寸法: 85 x 55
ファミリ: ゲートドライバ、IGBTディスクリート、MOSFET
周波数 最小 最大: 0 kHz 200 kHz
入力タイプ: DC
インターフェイス: その他
取り付け: 表面実装(SMD)
出力電流 最小 最大: 0 A 10 A
出力電流(ソース): 0.165 A
出力電流(シンク): 0.375 A
出力電圧 最小 最大: 15 V 80 V
ポート 最小 最大: 0 W 800 W
製品説明: 6EDL04N02PR - LS-SOIテクノロジーを備えたフルブリッジ3相ゲートドライバIC用評価ボードで、MOSトランジスタや180 V IGBTなどの電源デバイスを制御します。
製品名: EVAL-6EDL04N02PR
資格: 産業用
サブ用途: ファン、電動工具、溶接
供給電圧 最小 最大: 15 V 80 V
ターゲット用途: 産業、モータ制御、ドライブ
トポロジ: 3相インバータ
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
電源管理機能
MOSFETゲートドライバ
併用可能製品
ファン、電動工具
キットの分類
評価ボード
対象機器
6EDL04N02PR
キット名
EVAL-6EDL04N02PR
