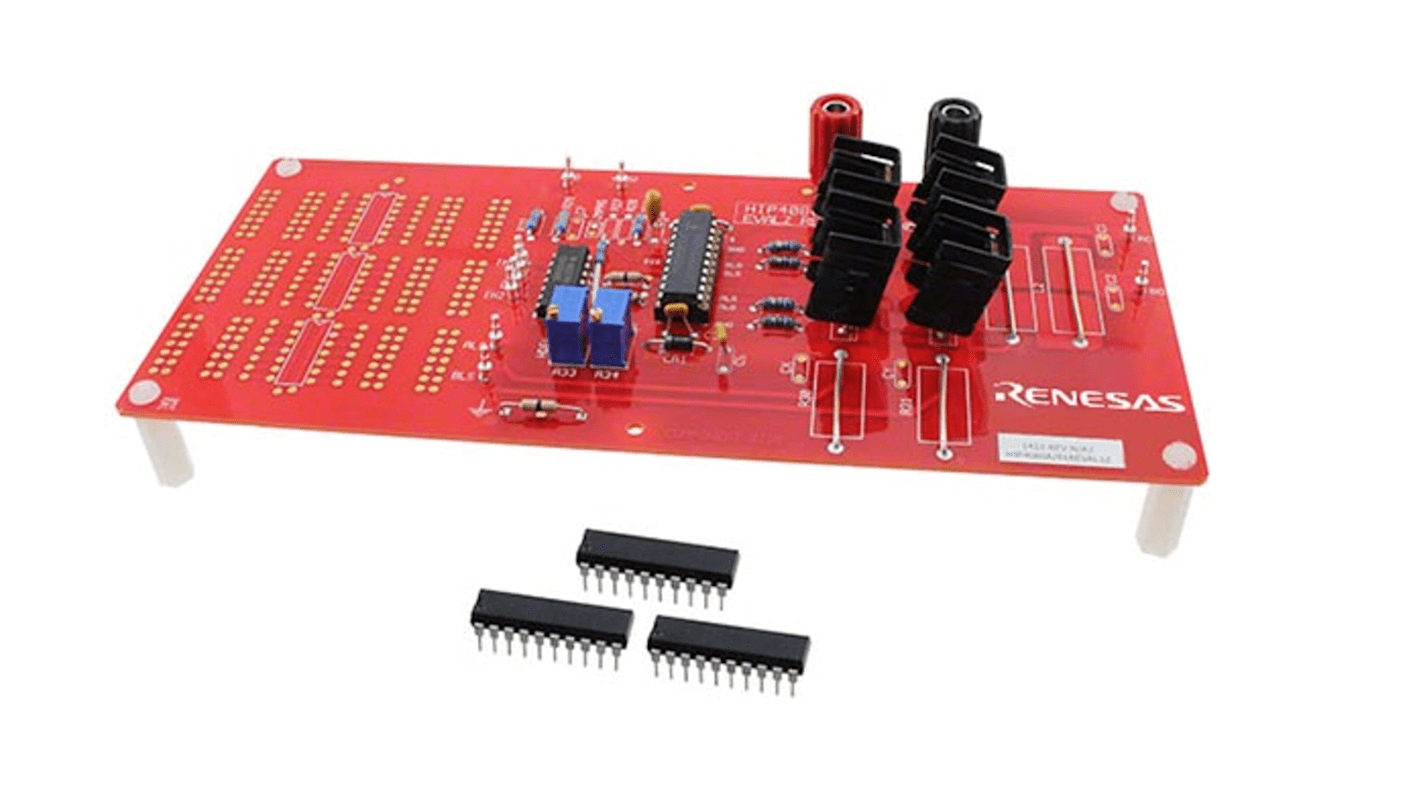

ルネサス エレクトロニクス 評価ボード, 評価ボード, フルブリッジFETドライバ, HIP4080A/81AEVALZ

Renesas Electronics評価ボードは、充電ポンプと入力コンパレータを備えたHIP4080A 及びHIP4081A 80 V / 2.5 Aピーク、高周波、フルブリッジFETドライバをデモンストレーションするために使用します。これらの高周波中電圧フルブリッジNチャンネルFETドライバICは、20リードプラスチックSOIC及びDIPパッケージで提供されます。これらのFETドライバは、最大1 MHzの周波数で切り替えるため、音声コイルモータ、スイッチングパワーアンプ、電源の駆動に最適です。HIP4080Aには入力コンパレータが含まれ、「ヒステリシス」及びPWMモードの動作を容易にするために使用されます。HIP4081Aは、ショットスルー状態を引き起こすものを除く、あらゆる可能なスイッチの組み合わせを駆動できます。

ハーフブリッジ構成又はフルブリッジ構成で4つのNチャンネルFETを独立して駆動します。
ユーザーによってプログラムできます。
非常に低消費電力。
低電圧保護。
鉛フリーを使用可能
