Renesas Electronics 評価ボード 評価ボード, 開発キット, ハーフブリッジドライバ, HIP2210 用, HIP2210EVAL1Z

電源管理開発キット の一覧へ

1個小計：*

￥10,735.00

(税抜)

￥11,808.50

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 3 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥10,735

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
250-6589
メーカー型番:
HIP2210EVAL1Z
メーカー/ブランド名:
ルネサス エレクトロニクス
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

ルネサス エレクトロニクス

プロダクトタイプ

評価ボード

電源管理機能

ハーフブリッジドライバ

併用可能製品

HIP2210

キットの分類

開発キット

キット名

評価ボード

規格 / 承認

RoHS

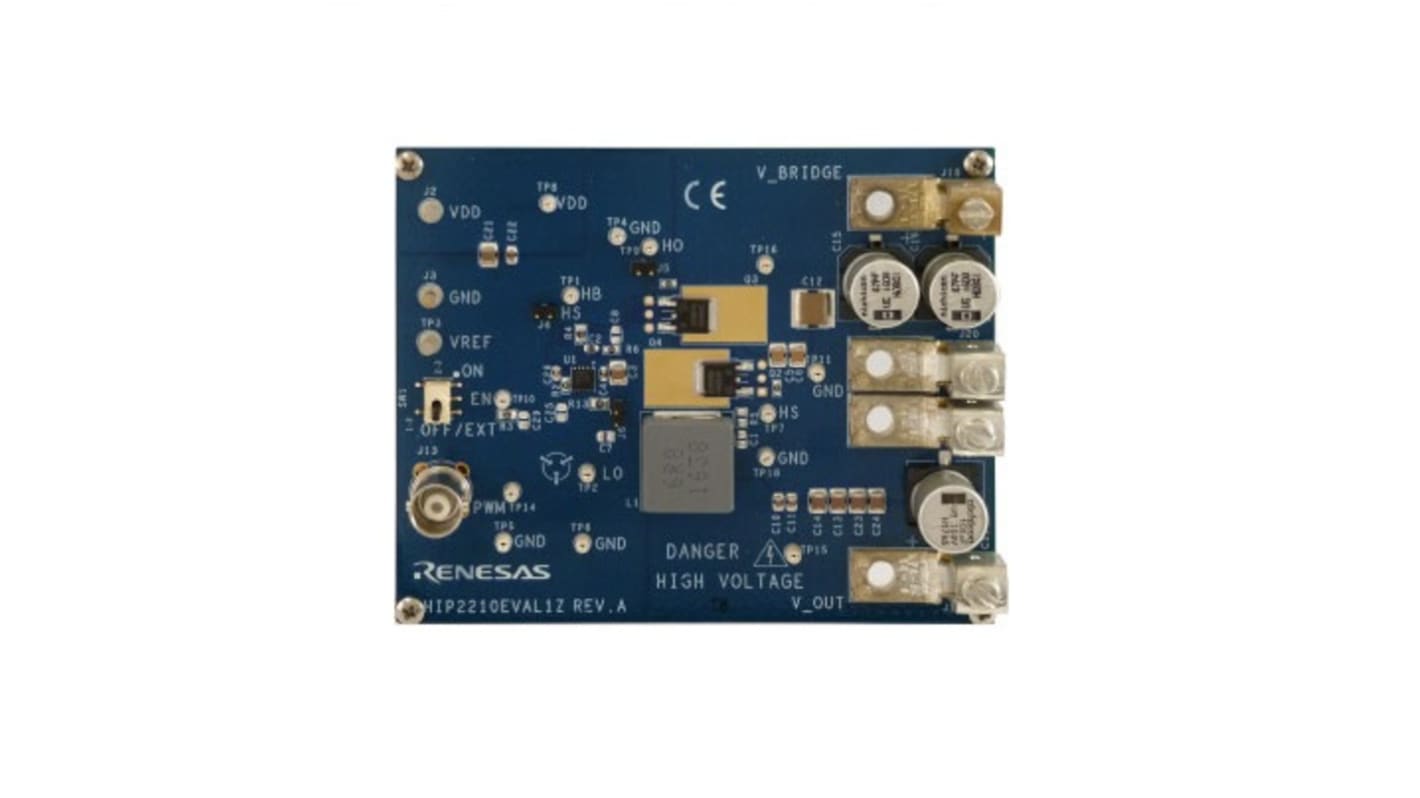

Renesas評価ボードは、HIP2210 100 V、3Aソース、4Aシンク、ハーフブリッジ構成で2つのNチャンネルMOSFETのゲートを駆動する高周波ハーフブリッジドライバを評価するための迅速かつ包括的な方法を提供するように設計されています。評価ボードには、2つのNチャンネルMOSFET(TO220やDPAKなどの複数のパッケージをサポートするデュアルフットプリント)とインダクタ-コンデンサLCフィルタが付属しており、同期バックスイッチングレギュレータなどのハーフブリッジ駆動負荷を評価できます。

ハイサイドNFET上のゲートドライバ用の内部レベルシフタ及びブートストラップダイオード

最大100 Vのハイサイドブートストラップリファレンス

6 → 18 Vのバイアス電源動作

高速15 ns標準伝播遅延及び2 ns標準伝播遅延マッチ、最大1 MHz動作に対応

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
