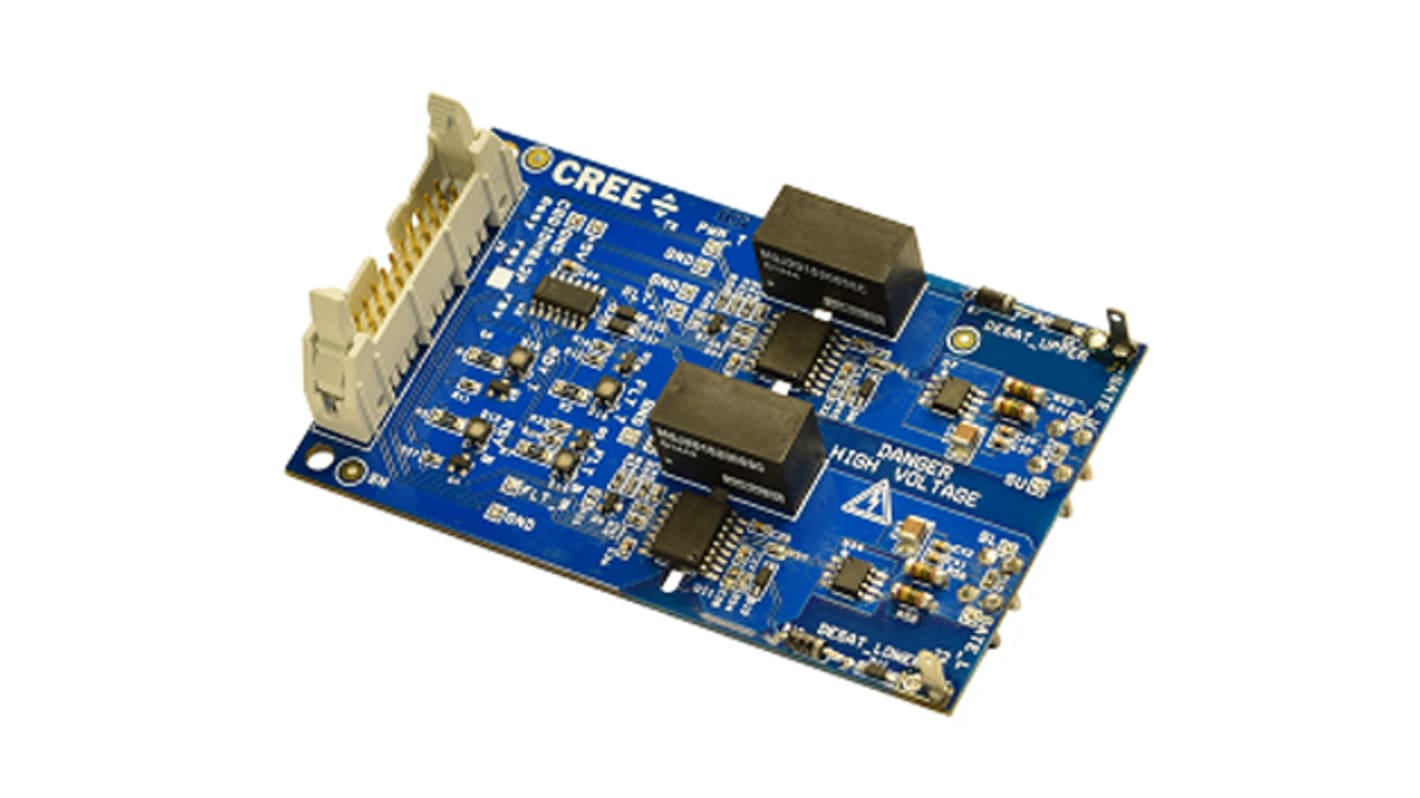

Wolfspeed 評価ボード, シールド, MOSFET, CGD15HB62P1
- RS品番:
- 922-9601
- メーカー型番:
- CGD15HB62P1
- メーカー/ブランド名:
- Wolfspeed
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 922-9601
- メーカー型番:
- CGD15HB62P1
- メーカー/ブランド名:
- Wolfspeed
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Wolfspeed | |
| プロダクトタイプ | 評価ボード | |
| 電源管理機能 | MOSFET | |
| キットの分類 | シールド | |
| 規格 / 承認 | BS EN 61340-5-1:2007, RoHS, ANSI/ESD S20.20:2014 | |
| すべて選択 | ||
|---|---|---|
ブランド Wolfspeed | ||
プロダクトタイプ 評価ボード | ||
電源管理機能 MOSFET | ||
キットの分類 シールド | ||
規格 / 承認 BS EN 61340-5-1:2007, RoHS, ANSI/ESD S20.20:2014 | ||
Wolfspeed MOSFETゲートドライバ
WolfspeedのMOSFETゲートドライバは、Cree Wolfspeed 1200 Vと1700V SiC MOSFET電源モジュールを駆動するように設計されています。2つのゲートドライブチャンネルはそれぞれに短絡保護回路で保護されています。短絡が発生した場合、MOSFET（VDS）の電圧がしきい値に達するまで上昇し、短絡保護回路が両方のゲートドライブチャンネルをオフ状態に切り替えます。デュアル出力基板モジュールには、過電圧 / 低電圧、過電流、短絡、過熱に対する保護機能が組み込まれています。直接実装の低インダクタンス設計と低ジッター特性により、最大 125 kHz のスイッチング周波数で動作可能です。
特長
2出力チャンネル
RS422制御入力インターフェイス
絶縁型電源を内蔵
直接実装低インダクタンス設計
ハーフブリッジトポロジ
LED状態表示
短絡保護
電圧低下保護
用途
産業用SiC MOSFETモジュール
DCバス電圧：最大 1000 V
認証
ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007
