- RS品番:
- 536-912
- メーカー型番:
- MKS3PI-5 DC24
- メーカー/ブランド名:
- Omron
347 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は 個
¥1,390.00
(税抜)
¥1,529.00
(税込)
個 | 単価 |
---|---|
1 + | ¥1,390.00 |
- RS品番:
- 536-912
- メーカー型番:
- MKS3PI-5 DC24
- メーカー/ブランド名:
- Omron
その他
- COO(原産国):
- CN
詳細情報
General Purpose Relays, MKS Series
All units have a Mechanical indicator and lockable test button (with nameplate)
Units with a "-5" in the Manufacturer Part Number have non-standard connections, refer to datasheet
Contact rating: 10A at 30Vdc/250Vac
Contact material: AgSnIn
Operating temperature: -40 → +60 °C
Units with a "-5" in the Manufacturer Part Number have non-standard connections, refer to datasheet
Contact rating: 10A at 30Vdc/250Vac
Contact material: AgSnIn
Operating temperature: -40 → +60 °C
備考
When Relays are mounted on the PF083A-E or PF113A-E, the maximum carrying current is 9 A
認可
UL, TUV (IEC), CSA

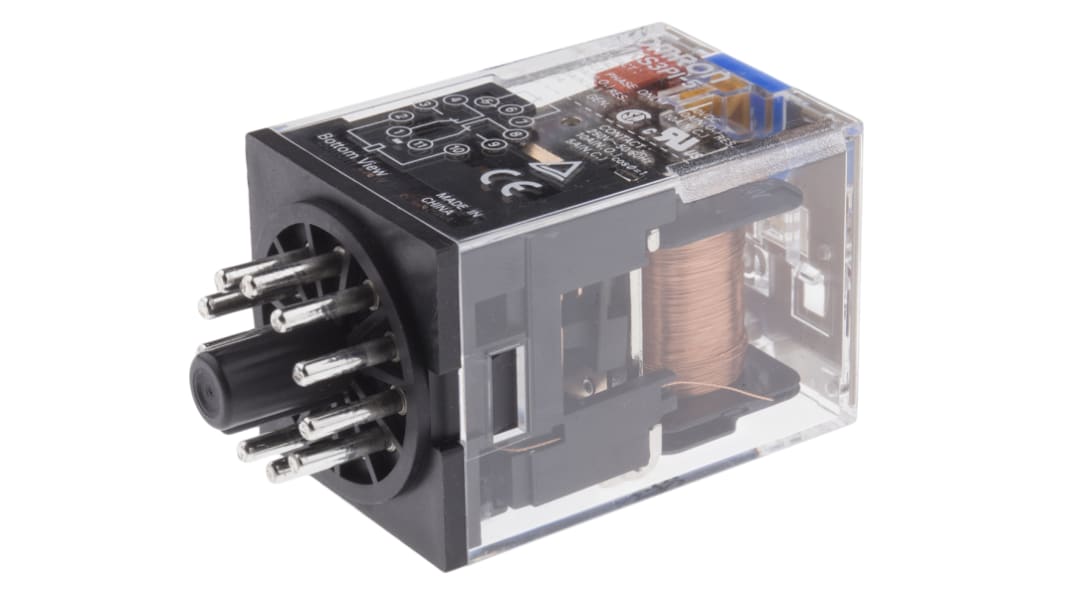

OMRONパワーリレー、34.5 (L) x 34.5 (W) x 53.3 mm (H), 最大スイッチング電力300 W - MKSシリーズ - MKS3PI-5 DC24
OMRONのこの汎用パワーリレーでシステムを動作させます。最大3つの回路を同時に管理できるため、3相モータや照明システムに最適です。動作中はわずか約1.4Wの電力を使用するため、安心して使用できます。これにより、セットアップにエネルギーが効率的に追加されます。リレーへの電流を切断した後でも、動作をロックしてNC又はNO状態を維持することができ、さらに省エネに貢献します。絶縁工具で黄色のボタンを押しながらラッチングレバーを引き出すだけで、コンタクトは固定されます。
特長
• -40 → +60 °Cの動作温度範囲で信頼性の高い性能を発揮
• 軽量90 gの重量により、セットアップに不要な負担をかけません
• 1時間あたり18,000回の最大動作周波数により、高速な用途に適しています。
• 軽量90 gの重量により、セットアップに不要な負担をかけません
• 1時間あたり18,000回の最大動作周波数により、高速な用途に適しています。
アプリケーション
• 工場オートメーション
• 通信ネットワーク
• HVACシステム
• 通信ネットワーク
• HVACシステム
このデバイスの取り付け方法
このデバイスは、トラック取り付けソケット(794-8221又は353-663など)で簡単に取り付けることができます。接続されると、アセンブリをDINレールにポップアップするだけで、行くことができます。
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
仕様
特性 | |
---|---|
コイル電圧 | 24V dc |
接点構成 | 3PDT |
取り付けタイプ | プラグイン |
スイッチング電流 | 10A |
極数 | 3 |
ラッチ | なし |
ターミナルタイプ | プラグイン |
最大スイッチング電圧 AC | 250V ac |
最大スイッチング電圧 DC | 250V dc |
最大スイッチング電流 AC | 10 A |
最大スイッチング電流 DC | 10 A |
長さ | 34.5mm |
コイル抵抗 | 430Ω |
接点材質 | 銀合金 |
奥行き | 34.5mm |
動作温度 Min | -40°C |
動作温度 Max | +60°C |
高さ | 53.3mm |
基準適合 | CSA、UL準拠 |
シリーズ | MKS |
最大スイッチング電源 DC | 300 W |
最大スイッチング電源 AC | 2.5 kVA |
アプリケーションタイプ | 多目的 |
寸法 | 34.5 x 34.5 x 53.3mm |
