1個小計：*
￥2,000.00
(税抜)
￥2,200.00
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 1 は 2026年8月17日 に入荷予定
- 5 は 2026年8月24日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥2,000 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 319-8504
- メーカー型番:
- MY4-02 DC24
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| プロダクトタイプ | パワーリレー | |
| コイル電圧 | 24V dc | |
| 接点構成 | 4PDT | |
| 取付タイプ | PCBマウント | |
| シリーズ | MY4 | |
| 終端処理 | スルーホール | |
| 動作温度 Min | -55°C | |
| スイッチング電力 | 660VA | |
| スイッチングAC電圧 | 250V ac | |
| コイル抵抗 | 636Ω | |
| 動作温度 Max | 70°C | |
| コイル電力 | 0.9W | |
| 長さ | 28mm | |
| 規格 / 承認 | CE, LR, VDE | |
| 幅 | 21.5mm | |
| 高さ | 36mm | |
| 接触オペレーション | 銀 | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
プロダクトタイプ パワーリレー | ||
コイル電圧 24V dc | ||
接点構成 4PDT | ||
取付タイプ PCBマウント | ||
シリーズ MY4 | ||
終端処理 スルーホール | ||
動作温度 Min -55°C | ||
スイッチング電力 660VA | ||
スイッチングAC電圧 250V ac | ||
コイル抵抗 636Ω | ||
動作温度 Max 70°C | ||
コイル電力 0.9W | ||
長さ 28mm | ||
規格 / 承認 CE, LR, VDE | ||
幅 21.5mm | ||
高さ 36mm | ||
接触オペレーション 銀 | ||
- COO（原産国）:
- JP

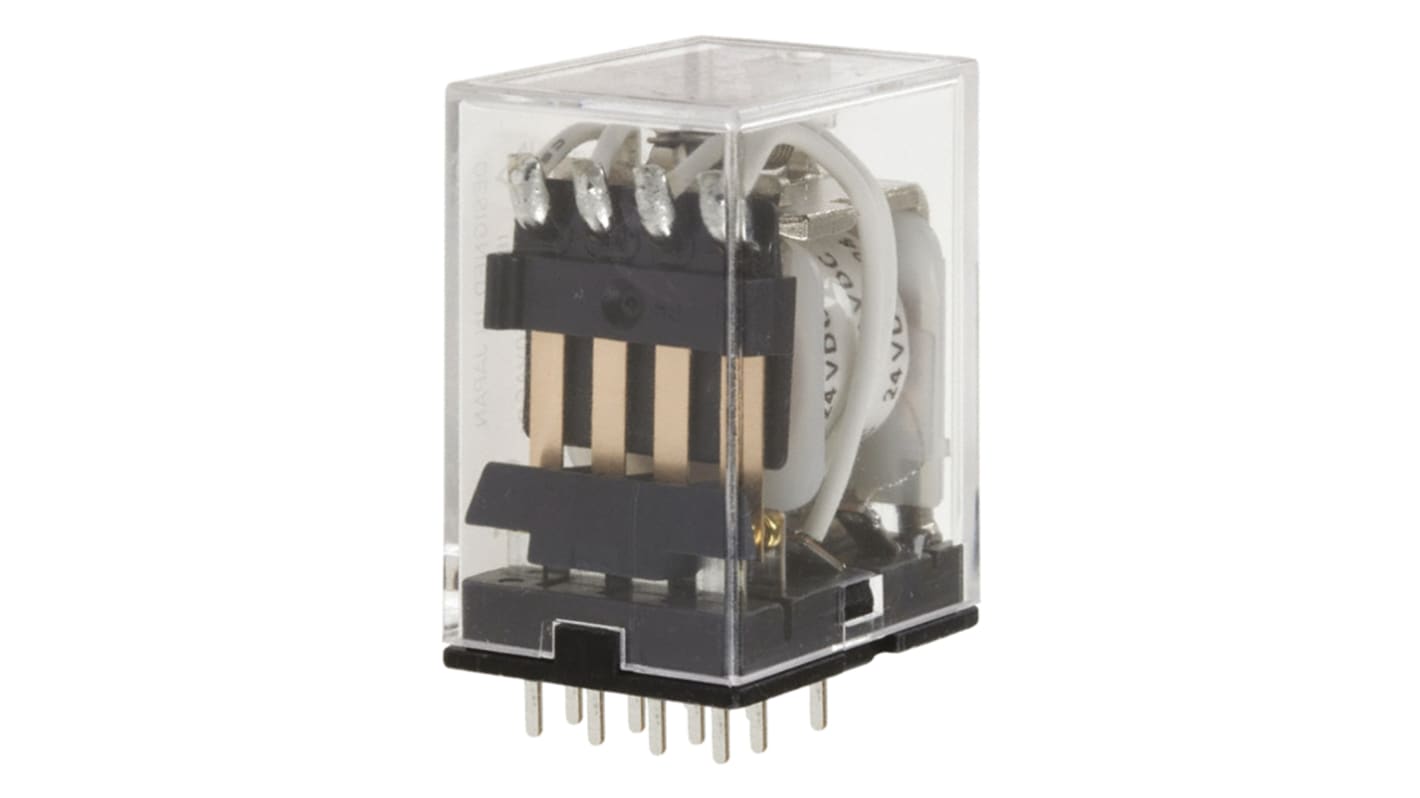

Omron MY4シリーズパワーリレー、24 V DCコイル電圧、660 VAスイッチング電力 - MY4-02 DC24
このパワーリレーは、制御およびオートメーションシステムの基板実装用に設計されたコンパクトな電気機械式スイッチングデバイスです。24 V dcコイルで動作し、多極コンタクト配置を介して複数の回路を同時に切り替えることができ、低コイル消費と適度なスイッチング容量が必要な取り付けに適しています。
特長および利点：
• コイルの消費電力は0.9 Wで、低電力ドライブ要件を実現
• 4極ダブルストローコンタクトにより、同時マルチ回路スイッチングを実現
• 銀コンタクト材質により、優れた導電性とコンタクト性能を実現
• スルーホール端子により、確実な基板固定とはんだ付けの信頼性を実現
• 250 V ACおよび660 VAの定格スイッチング能力により、適度な電力負荷に対応
• コイル抵抗を636Ωで指定し、予測可能なコイルドライブ計算を実現
• 4極ダブルストローコンタクトにより、同時マルチ回路スイッチングを実現
• 銀コンタクト材質により、優れた導電性とコンタクト性能を実現
• スルーホール端子により、確実な基板固定とはんだ付けの信頼性を実現
• 250 V ACおよび660 VAの定格スイッチング能力により、適度な電力負荷に対応
• コイル抵抗を636Ωで指定し、予測可能なコイルドライブ計算を実現
用途
• マルチ回路制御を必要とする産業用制御パネルに最適
• オートメーションおよびPLCインターフェイスモジュールのリレーロジックに最適
• 電気アセンブリの信号配線および電源スイッチングに使用
• 基板実装リレーを必要とする機械システム制御に使用可能
• オートメーションおよびPLCインターフェイスモジュールのリレーロジックに最適
• 電気アセンブリの信号配線および電源スイッチングに使用
• 基板実装リレーを必要とする機械システム制御に使用可能
-55 °Cから70 °Cまでの周囲温度範囲で動作し、さまざまな熱環境で使用できます。
CE、LR、VDE認証を取得し、関連する安全性および品質基準に適合しています。
このユニットの高さは36 mm、長さは28 mm、幅は21.5 mmで、プリント基板のスペース配分に適しています。
このコンタクトセットは、4PDT構成として配置されており、それぞれ4つの独立した極を備えた切り替えコンタクトを備えています。
