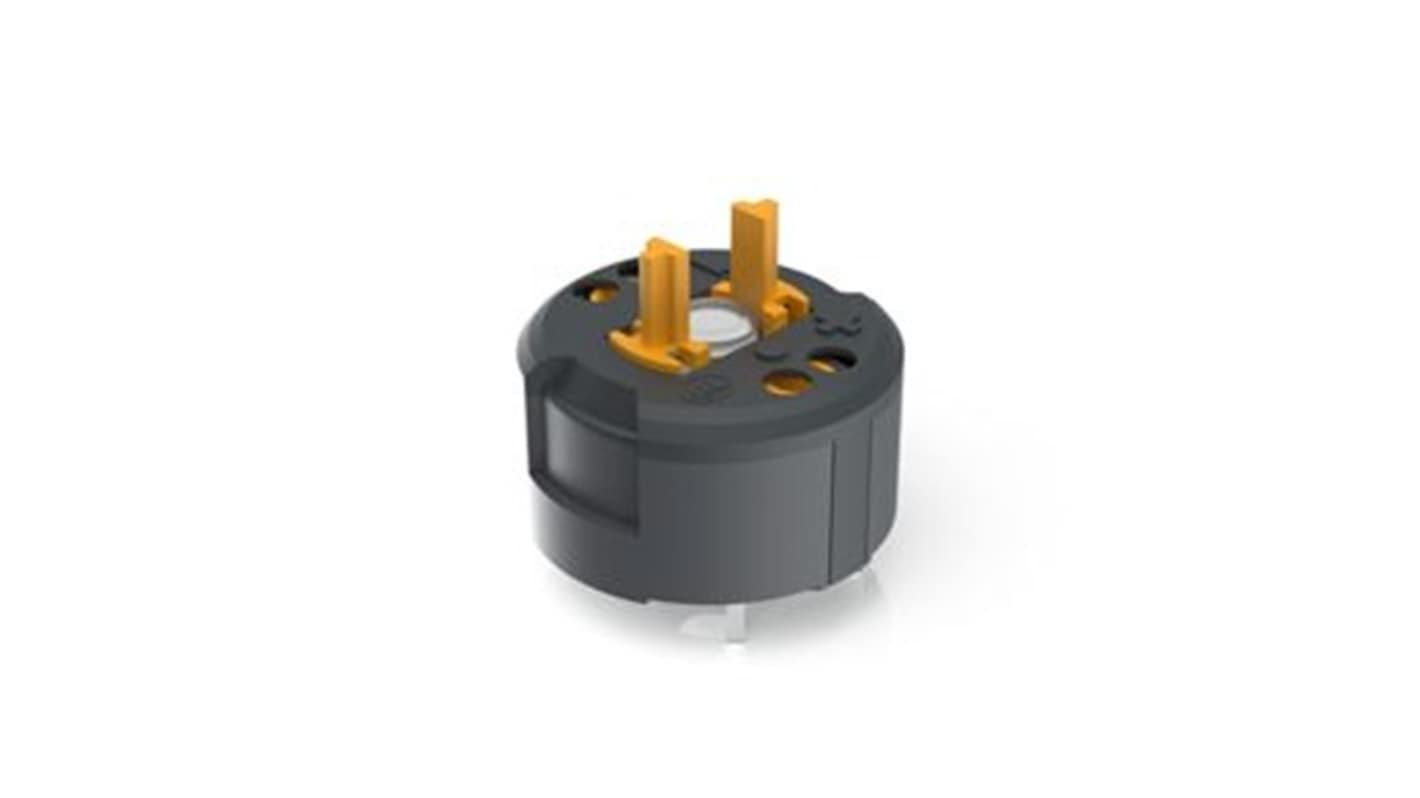

RAFI 押しボタンスイッチ素子 RAFIX FS コンタクトブロック SPST、 250V ac 1.20.126.601/9000

押しボタンコンタクトブロック の一覧へ
一時的に在庫切れ
RS品番:
525-482
メーカー型番:
1.20.126.601/9000
メーカー/ブランド名:
RAFI
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

RAFI

ブロックのタイプ

コンタクトブロック

プロダクトタイプ

押しボタンスイッチ素子

電圧

250V ac

シリーズ

RAFIX FS

接点構成

SPST、

定格電流

0.1A

動作温度 Min

-40°C

動作温度 Max

85°C

長さ

19.7mm

高さ

30.6mm

規格 / 承認

IEC 60068-2-27, CE, IEC 60068-2-6, REACH, RoHS

幅

18.6mm

COO（原産国）:
HU
RAFIスイッチングエレメント非常停止PCBは、内部にプランジャがあるため、非常停止およびマッシュルーム押しボタンとの組み合わせのみ可能です。基板スイッチングエレメントは、他のコンポーネントと共有された基板上に配置されます。これらはその後、アクチュエーターやシグナルインジケータと一緒にフロントパネルの後ろに取り付けることができます。スイッチング・エレメントは、フロントパネル裏のPCB上のアクチュエーターの真下にフロートしており、他のコンポーネントのために十分なスペースが残されている。スイッチング素子の中央チャンネルには、SMT-LEDを使用するための導光体があるか、照明用に3 mm THT LEDを取り付けることができます。

非常停止とマッシュルーム押しボタンにのみ適合

プリント基板へのはんだ実装

SMT LED用ライトガイド付きバージョン THT LED用ライトガイドなしバージョン
