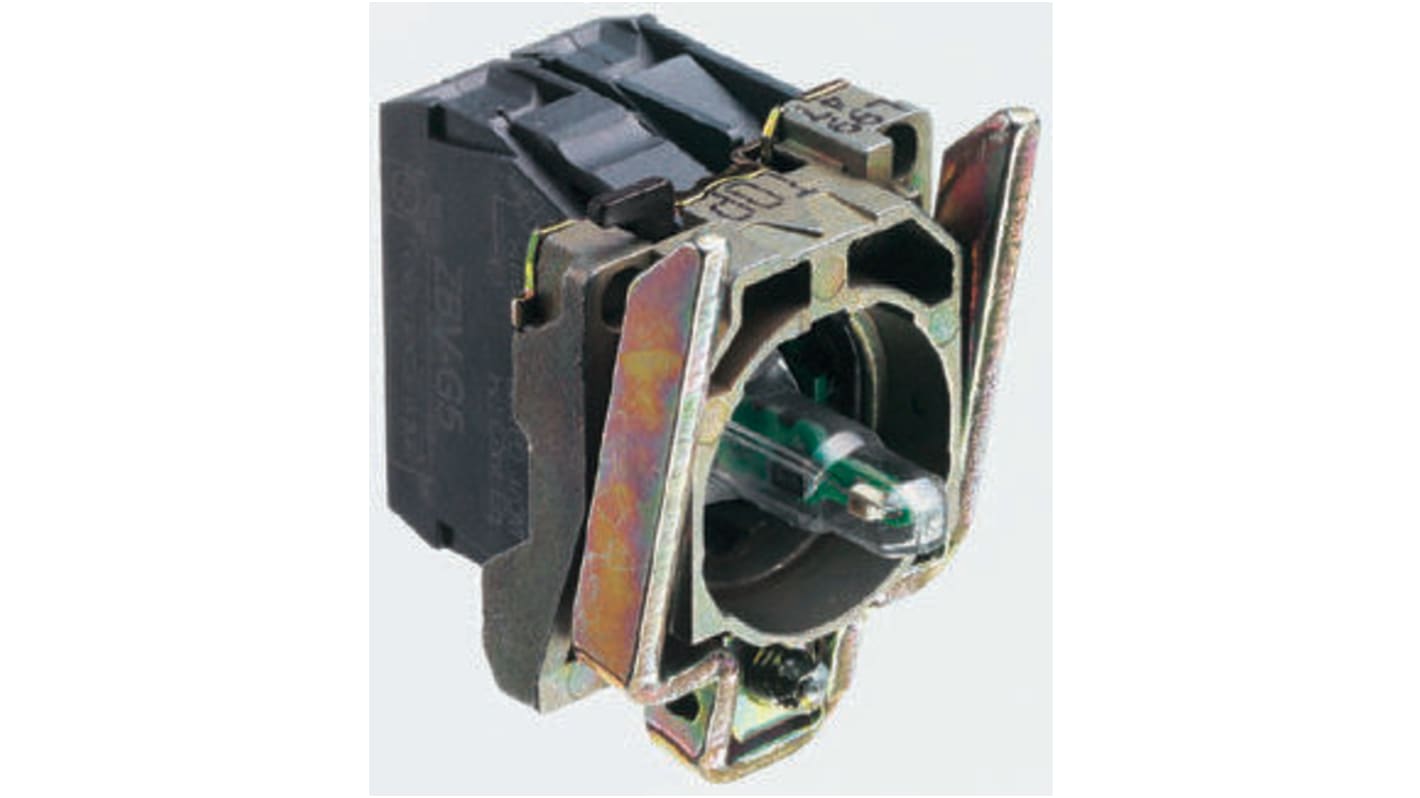

Schneider Electric コンタクト＆ライトブロック 1NO 230 → 240V ac ネジターミナル ZB4BW0M15

Schneider ElectricのHarmony XB4シリーズのライトブロック、特にZB4製品は、信頼性と確実性が最も必要なときにそれを発揮します。通常、この製品はパイロットライトの本体として使用し、パイロットライトヘッドと併せて使用できます。

• LED内蔵の本体 / ライトブロックアセンブリ一式。LEDは保護されていますが、交換なども簡単です。

• 安定シグナリングタイプ、白、赤、緑など各種の色を用意

• 軽量、取り付けと設定が簡単なねじクランプ端子コネクタ。簡単に取り外して調整可能。

• 耐用年数: 100,000時間(定格電圧及び標準的な25 °Cの温度で使用した場合)

• XB4コンタクトブロックシリーズで標準のSchneider Green Premium製品。他社同等品より環境に優しく、安全な廃棄が簡単

• Schneider Electricの18か月間保証

保護等級及び安全機能 -

• EN / IEC60947-1、60947-5-1、60947-5-4

• UL508及びCSA C22.2 No 14

• 耐振動性: 5 gn (f = 2 → 500 Hz)、IEC60068-2-6適合

• 耐衝撃性: 持続時間に応じて最大30 / 50 gn (仕様についてはデータシートを参照)

• 1 kVのサージに耐えるサージ耐性(IEC61000-4-5準拠)

• パイロットライト、押しボタン用LEDインジケータ

固定カラー、コンタクトブロック、内蔵LED付きライトブロック

このハーモニーXB4は、白色で、ユニバーサルLEDで動作します。NO接点1個＋NC接点1個、金属製ボディで、ハーモニーXB4パイロットライトと互換性がある。このライトブロックは、信号ユニットの交換や設定を迅速かつ簡単に行うことができます。クリップ組み立てにより、互換性のある照光式プッシュボタン又はセレクタスイッチユニットに簡単に取り付け及び交換でき、シンプルなねじクランプ接続で接続されます。ユニバーサルLEDによる照明で、信号ユニットを視覚的に区別できる。IP66に準拠し、耐衝撃性、耐塵性、耐水性、耐振動性を備えている。標準的な22mmのコントロール・ユニットと信号ユニットに適合するよう設計されており、既存の機械に設置する際の互換性を確保。40℃から55℃までの幅広い使用温度範囲により、多様な用途に使用できる。

UL、CSA

• 22 mmのプッシュボタン及びパイロットライトデバイスのモジュラ製品には、クロムベゼルが付いています。
• ヘッドは切り抜き内の所定の位置に自動的に固定します。
• セルフロック、耐振動性、及び3点固定です。
• マーク済み及びブランクの凡例プレートを用意しています。
•ラベルソフトウェアを使用してカスタマイズされた凡例については、品番503-5023を参照してください。
• すばやく接続できます。
• 簡単なクリップオン取り付けにより、最大9個の電気ブロックを取り付けることが可能です。
• 特許取得済みの独自の内蔵LED技術により、振動及び電磁干渉への耐性を備えており、100,000時間にわたり稼働します。
• 動作温度範囲は、-25 → +70 °Cです。
• どのヘッドも22.3 → 22.5 mm径のパネル切り抜きが必要です。
