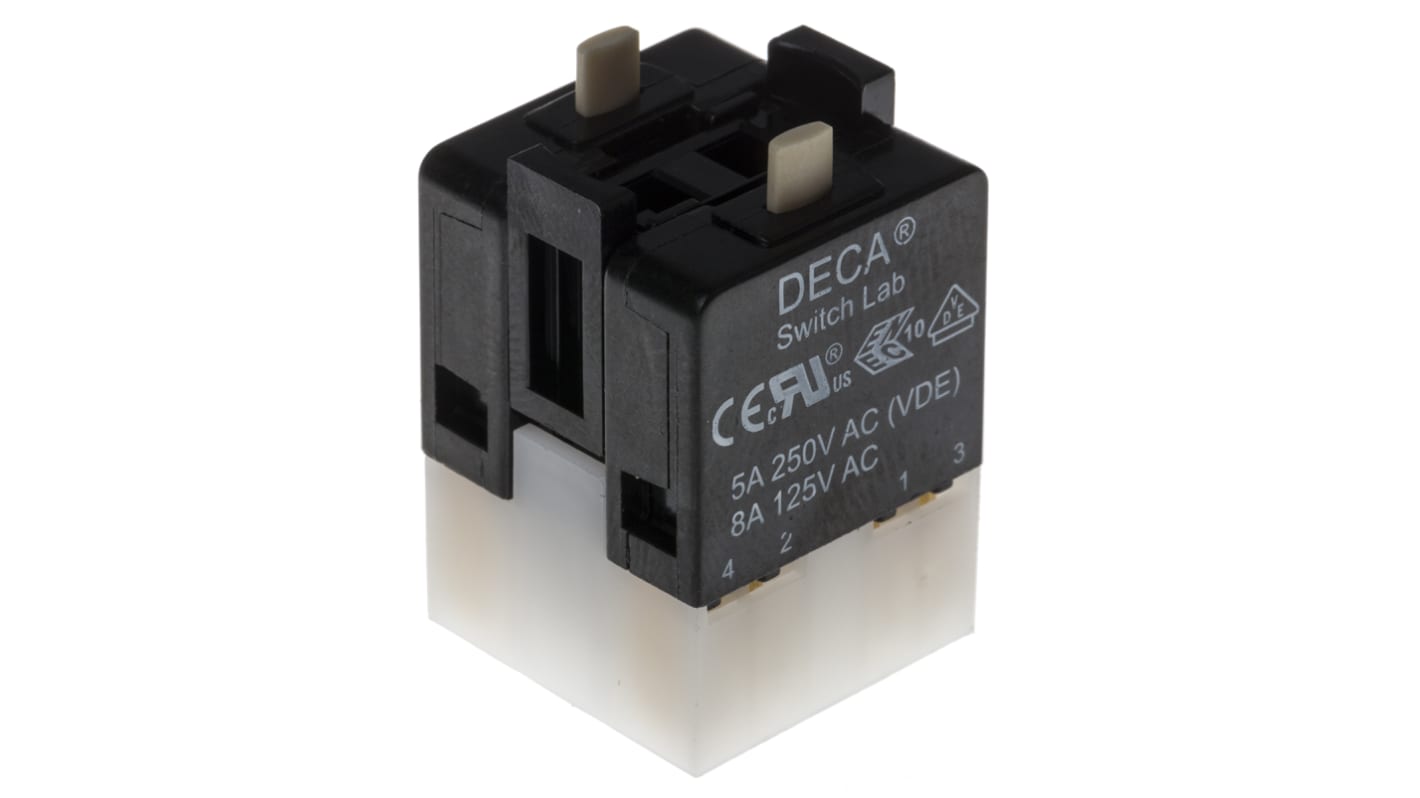

RS PRO 押しボタンコンタクトブロック, 2NO + 2NC

0.5～5 mm厚パネルの業界標準である16 mm径の切り抜き穴に適合する、部分組み立て済み、モジュール構造、照光式 / 非照光式、モメンタリ / オルタネート動作、丸型 / 正方形型 / 長方形型プッシュボタンスイッチ、及び適合するパイロットライトインジケータ。 不測のタッチ操作を防止する凸型ベゼルプロファイルタイプ、プッシュボタンスイッチ又はパイロットライトインジケータを任意のパネルとほぼ同一平面に取り付けることができる埋込取り付けタイプのいずれかを選択できます。 各プッシュボタンスイッチ又はパイロットライトインジケータはすばやく簡単に組み立て可能で、完全に組み立てた状態でIP65等級の防水パネルシーリングを提供します。

プッシュボタンオペレータは、任意のコンタクトブロックに取り付けることができ、さまざまなスイッチングと照明の組み合わせが可能です(コンタクトブロック及びランプブロックについては、品番745-2427, 745-2423 及び 745-2420を参照）。各コンタクトブロックには、2.8 x 0.5 mmのユニバーサル端子があり、直接はんだ付け又はプラグインレセプタクルを使用できます。
パイロットライトインジケータには、ランプブロックが事前に取り付けられています。照明には、T1 3⁄4 (MG5.7s)ミジェットグローブフィラメントランプ又はLEDを使用し、適切なレンズを選択します。
ADA16Sシリーズのプッシュボタンスイッチ及びパイロットライトインジケータとの併用に適したレンズは、さまざまな色(青、緑、橙、赤、白、黒)と形状(丸型、角型、長方形)を用意しています。各レンズはフラットプロファイルで、刻み込み可能なポリカーボネート製です。
2つのベゼルコンバータ(品番 745-2552 スクエア及び 745-2559 角型）はスクエア及び角型のプッシュボタンスイッチ(745-2458, 745-2451, 745-2470)及びパイロットライトインジケータ(745-2489 及び 745-2483)にフラッシュカウンタシンク取り付けバージョンを取り付けることができます。各コンバータには、固定弓、ガスケット、黒色プラスチック製フラッシュ取り付けベゼルが付属しています。
ADA16シリーズのその他のスイッチには、キースイッチ、ロータリセレクタスイッチ、ブザー、緊急停止(E停止)などがあります。これらのスイッチの一部については、品番を参照してください。 745-2433, 745-2439, 745-2436, 745-2445 及び 745-2442 それぞれです。

防水等級: IP65
パネル切り抜き径: 16 mmØ
モメンタリ及びオルタネートスイッチ機能を備えた丸型、正方形型、及び長方形型オペレータ
照光式又は非照光式
VDEの定格は5 A 250 Vac (8 A 125 Vac)
銀コンタクト
絶縁抵抗: >50 MΩ
難燃性等級: UL94-V0
動作温度範囲: -25 → +55 °C (ランプなしの場合は-25 → +70 °C)

照光式プッシュボタンスイッチ一式を作成するには、プッシュボタンオペレータ、コンタクトブロック、レンズ、及びフィラメントランプ又はLEDが必要です。
適合するコンタクトブロックかん合コネクタについては、代表品番680-2158を参照してください。
適合するレンズについては、代表品番745-2499、745-2530、745-2512を参照してください。
適切な白色シングルチップLEDについては、代表品番225-997を参照してください。

UL、cUL、ENEC、VDE
