シュナイダーエレクトリック プッシュボタン, スローブレーク, SPDT, 3A, 16mm パネルマウント, IP65

押しボタンスイッチ の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥6,305.00

(税抜)

￥6,935.50

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 9 は海外在庫あり
  • 7 は 2025年12月23日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 4￥6,305
5 - 9￥6,280
10 +￥6,121

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

Better World

Better Worldシリーズは、環境にやさしく信頼できる製品を簡単にお選びいただける製品を取り揃えています。 詳しくはこちらをクリックしてください。

RS品番:
177-355
メーカー型番:
XB6AW1B5B
メーカー/ブランド名:
シュナイダーエレクトリック
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

シュナイダーエレクトリック

動作特性

スローブレーク

照光

あり

シリーズ

Harmony

パネルのカットアウト直径

16mm

実装タイプ

パネルマウント

プッシュボタンの色

白

接点構成

SPDT

定格電圧

250V

プッシュボタンの型

丸形

IP保護等級

IP65

プッシュボタンの直径

18mm

押しボタンの素材

プラスチック(ベゼル)

コンタクト定格電流

3A

Better World 認証

Green Premium

Better World 製品

あり

メーカー型番

XB6AW1B5B

最大DC電圧

250V

最大AC電圧

240V

パネルのカットアウト高さ

18mm

動作温度 Max

+70°C

パネルのカットアウト幅

18mm

動作温度 Min

-25°C

動作温度範囲

- 25 → +70°C

端子

ファストン

RoHSステータス: 対象外

COO（原産国）:
FR

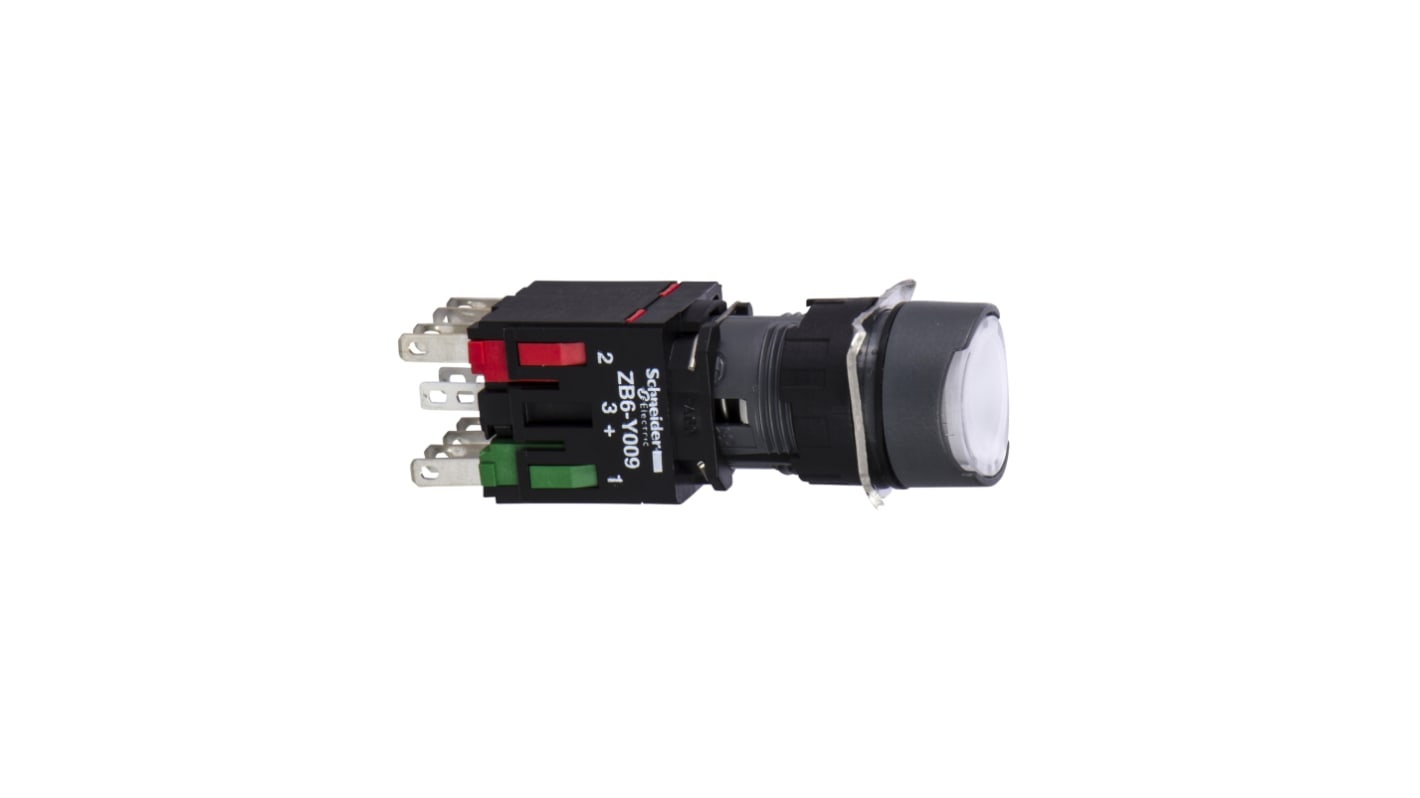

シュナイダーエレクトリックハーモニーXB6シリーズ押しボタン、パネルカットアウト径16mm、IP65 - XB6AW1B5B


この照光式押しボタンは、さまざまなオートメーションや制御アプリケーションで信頼性の高い操作を目的としています。丸みを帯びたデザインと16mmのパネルカットにより、スペースに制限のあるパネルへの設置に最適です。その頑丈な構造により、厳しい環境にも耐えることができ、電気・機械分野の専門家にとって重要な部品となっている。

特長と利点


• 防塵・防水性能に優れたIP65準拠
• スプリング・リターン機構が使いやすさを向上
• SPDT接点構成が機能を強化
• LED光源を内蔵し、明確な視覚表示を実現
• 耐久性に優れたプラスチック製ベゼルにより、過酷な条件下でも性能を持続
• 25℃～+70℃の広い温度範囲で動作

用途


• 機械設備の制御盤に使用
• 信頼性の高い信号伝達を必要とする産業オートメーションシステムに最適
• 一般的な照明制御
• 湿度が高く、粉塵にさらされる環境に適しています。

この装置にはどのような電源が適していますか？


このデバイスは12～24V AC/DCの電源電圧で動作します。

パネルにどの向きでも設置できますか？


どの位置にも取り付けられるので、設置の自由度が高い。

スプリング・リターン機能の仕組みは？


スプリングリターンにより、ボタンは押された後、確実に初期位置に戻る。

プッシュボタンはどのような接続になっていますか？


2.8x0.5mmのファストン・コネクターが付属し、配線も簡単。

屋外での使用は推奨されていますか？


IP65に準拠しているため、風雨にさらされる可能性のある屋外での使用に適しています。


Schneider Electric ZB6 Harmony 16 mm


IP65シリーズの保護コンポーネントは、直径16 mmの穴に素早く、簡単に取り付けることができます。 必要なデバイスを組み立てるため、各部品を別途注文することができます。 スローブレークの正方向オープニングコンタクトや、ファストン / はんだ端子の付いたコンタクトブロックも用意しています。 定格: Ue 250 V ac、Ie 1.5 A、Ue 250 V dc、Ie 0.1 A、Io A Ith 動作温度: -25 → +70 °C
