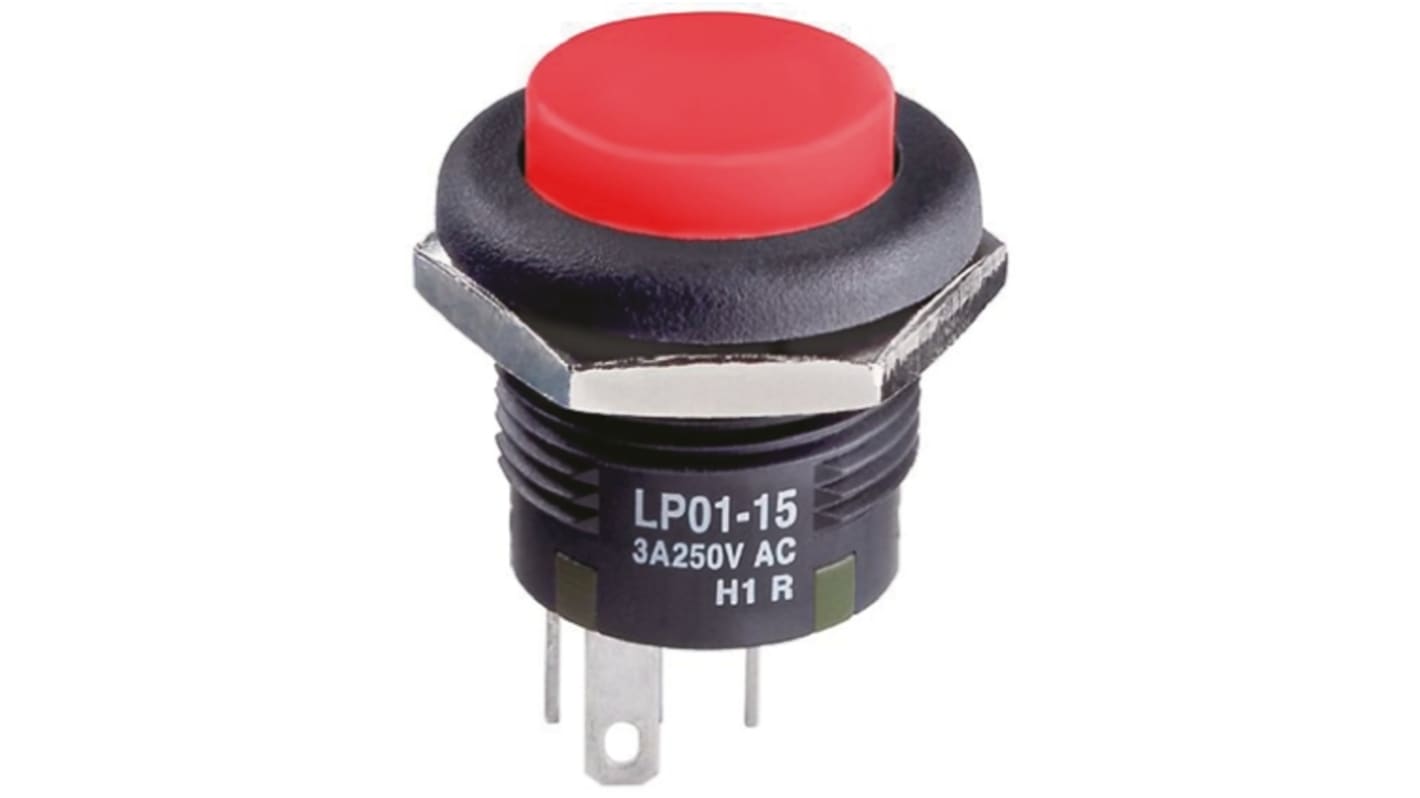

NKK Switches LP01 押しボタンスイッチ, モメンタリ, SPDT, 250 V ac, 3A, 16 mm, パネル
- RS品番:
- 548-650
- メーカー型番:
- LP01-15CH1CKNS1NR
- メーカー/ブランド名:
- NKK Switches
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。
- RS品番:
- 548-650
- メーカー型番:
- LP01-15CH1CKNS1NR
- メーカー/ブランド名:
- NKK Switches
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | NKK Switches | |
| 動作特性 | モメンタリ | |
| プロダクトタイプ | 押しボタンスイッチ | |
| 発光 | はい | |
| シリーズ | LP01 | |
| パネルカットアウトサイズ | 16 mm | |
| 取付タイプ | パネル | |
| 接点構成 | SPDT | |
| LEDのカラー | 赤 | |
| 終端処理 | はんだ | |
| 動作温度 Min | -25°C | |
| 接触 AC電圧 | 250V ac | |
| アクチュエータスタイル | プランジャ | |
| 動作温度 Max | 70°C | |
| スイッチ接点電流 | 3A | |
| 規格 / 承認 | CE, RoHS | |
| すべて選択 | ||
|---|---|---|
ブランド NKK Switches | ||
動作特性 モメンタリ | ||
プロダクトタイプ 押しボタンスイッチ | ||
発光 はい | ||
シリーズ LP01 | ||
パネルカットアウトサイズ 16 mm | ||
取付タイプ パネル | ||
接点構成 SPDT | ||
LEDのカラー 赤 | ||
終端処理 はんだ | ||
動作温度 Min -25°C | ||
接触 AC電圧 250V ac | ||
アクチュエータスタイル プランジャ | ||
動作温度 Max 70°C | ||
スイッチ接点電流 3A | ||
規格 / 承認 CE, RoHS | ||
- COO（原産国）:
- JP
照光式押ボタンスイッチ LP01シリーズ
指先にソフトにフィットするディンプルボタンを採用
スイッチ切替状況が容易にできる超高輝度LEDを使用
φ16ねじ取付けとφ17.3スナップイン取付けの2種類を用意
短胴形でロングストローク(操作量：約3mm)で軽快な操作感
端子は、はんだ端子とタブ端子(#110)の兼用端子
Standards
UL規格、C-UL規格
