RS PRO 押しボタンスイッチ, ラッチ, 3PDT, 2 A、4 A, 12.2mm PCB
- RS品番:
- 846-6736
- Distrelec 品番:
- 304-26-143
- メーカー/ブランド名:
- RS PRO
ボリュームディスカウント対象商品
1個小計：*
￥2,435.00
(税抜)
￥2,678.50
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 11 は国内在庫あり
- 86 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 9 | ￥2,435 |
| 10 - 24 | ￥2,188 |
| 25 - 49 | ￥2,006 |
| 50 - 99 | ￥1,834 |
| 100 + | ￥1,706 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 846-6736
- Distrelec 品番:
- 304-26-143
- メーカー/ブランド名:
- RS PRO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | RS PRO | |
| 動作特性 | ラッチ | |
| イルミネーション | なし | |
| パネルのカットアウト直径 | 12.2mm | |
| 実装タイプ | PCB | |
| プッシュボタンの色 | 銀 | |
| 接点構成 | 3PDT | |
| コンタクト定格電流 | 2 A、4 A | |
| コンタクト材質 | スズめっき銅 | |
| コンタクトAC定格電圧 | 250 / 125V | |
| コンタクトDC定格電圧 | 12 V, 24V | |
| メーカー型番 | FS-3P1-PCBDM1QE | |
| 末端様式 | Solder Lug | |
| すべて選択 | ||
|---|---|---|
ブランド RS PRO | ||
動作特性 ラッチ | ||
イルミネーション なし | ||
パネルのカットアウト直径 12.2mm | ||
実装タイプ PCB | ||
プッシュボタンの色 銀 | ||
接点構成 3PDT | ||
コンタクト定格電流 2 A、4 A | ||
コンタクト材質 スズめっき銅 | ||
コンタクトAC定格電圧 250 / 125V | ||
コンタクトDC定格電圧 12 V, 24V | ||
メーカー型番 FS-3P1-PCBDM1QE | ||
末端様式 Solder Lug | ||
- COO（原産国）:
- TW

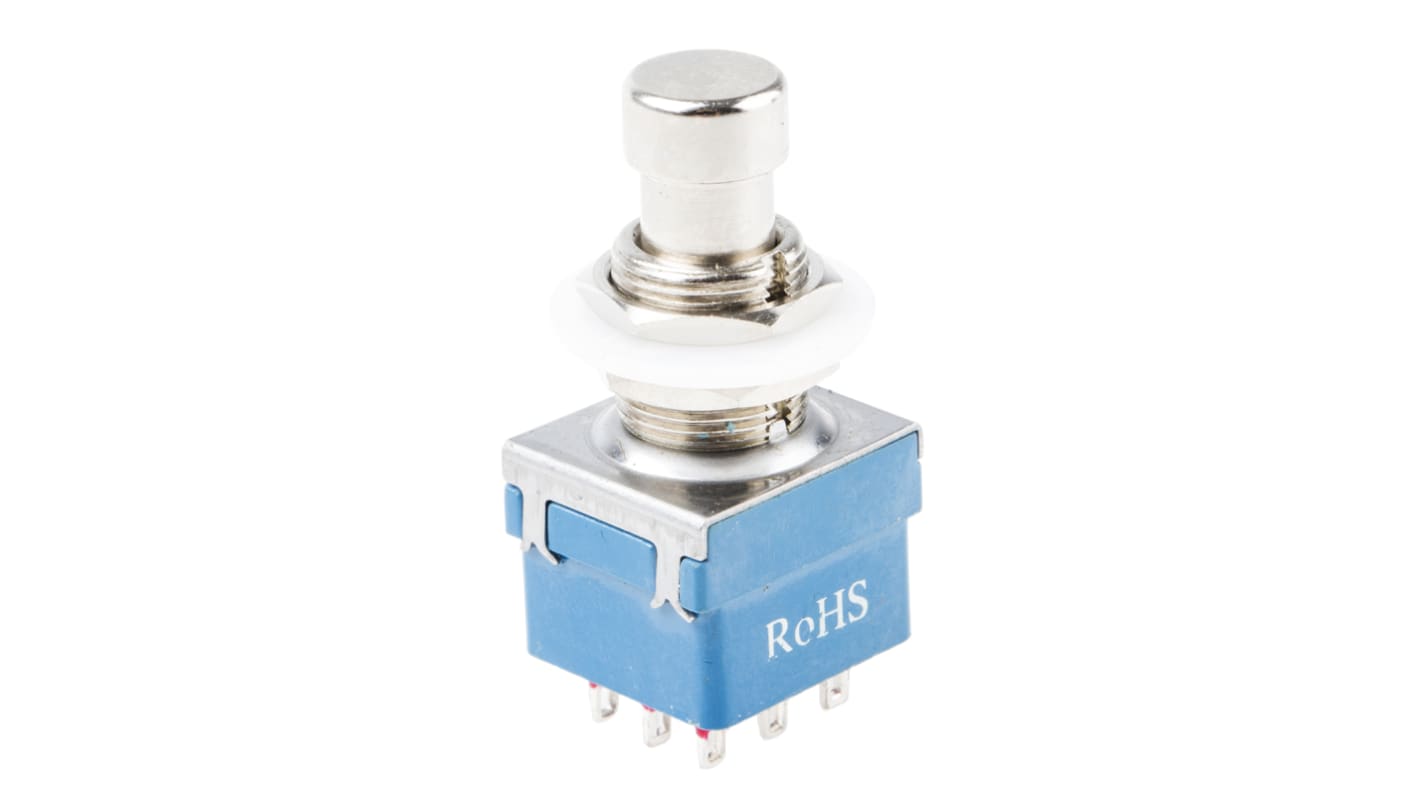

RS Pro 3P CO ラッチ式押ボタンスイッチ、 12.2 mm （直径）、基板
RS Pro のラッチ式押しボタンスイッチで、機器のオン / オフを確実に切り替えられます。約 3 kg の力とプランジャキャップアクチュエータを備え、足で操作して簡単に使用できるように設計されています。
スイッチには、基板（ PCB ）の他のコンポーネントにはんだ付けするためのラグ端子が付属しています。これにより、安全な電気接続が可能になります。また、スズめっき銅合金素材でできており、非常に導電性が高く、酸化や摩耗に対する耐性があります。その結果、長いサービス寿命を通して信頼性の高いパフォーマンスを GET できます。
このスイッチは動作温度範囲が -20 → +65 ° C と広く、ベースは難燃性の高い PA （ポリアミド） 66 材質でできています。これらの特長により、要件の厳しい環境で安全に動作するのに適しています。ミシン、医療機器及び歯科用機器、コンベアベルトに使用できます。
スイッチには、基板（ PCB ）の他のコンポーネントにはんだ付けするためのラグ端子が付属しています。これにより、安全な電気接続が可能になります。また、スズめっき銅合金素材でできており、非常に導電性が高く、酸化や摩耗に対する耐性があります。その結果、長いサービス寿命を通して信頼性の高いパフォーマンスを GET できます。
このスイッチは動作温度範囲が -20 → +65 ° C と広く、ベースは難燃性の高い PA （ポリアミド） 66 材質でできています。これらの特長により、要件の厳しい環境で安全に動作するのに適しています。ミシン、医療機器及び歯科用機器、コンベアベルトに使用できます。
特長と利点
•シルバーのアクチュエータカラー
•シリンダアクチュエータの形状
•プランジャキャップアクチュエータタイプ
•定格コンタクト電圧： 250 / 125 V ac
•コンタクト定格電圧： 12 V 、 24 V dc
• 3 P チェンジオーバー（ CO ）のコンタクト構成
•コンタクト定格電流： 2 A 、 4 A
•パネル切抜き径は 12.2 mm です
•はんだラグ Terminal タイプ
•すずめっき銅コンタクト材質
•点灯しない
•プリント基板（ PCB ）取り付けタイプ
•ラッチスイッチ動作
•はんだラグ Terminal タイプ
•シリンダアクチュエータの形状
•プランジャキャップアクチュエータタイプ
•定格コンタクト電圧： 250 / 125 V ac
•コンタクト定格電圧： 12 V 、 24 V dc
• 3 P チェンジオーバー（ CO ）のコンタクト構成
•コンタクト定格電流： 2 A 、 4 A
•パネル切抜き径は 12.2 mm です
•はんだラグ Terminal タイプ
•すずめっき銅コンタクト材質
•点灯しない
•プリント基板（ PCB ）取り付けタイプ
•ラッチスイッチ動作
•はんだラグ Terminal タイプ
