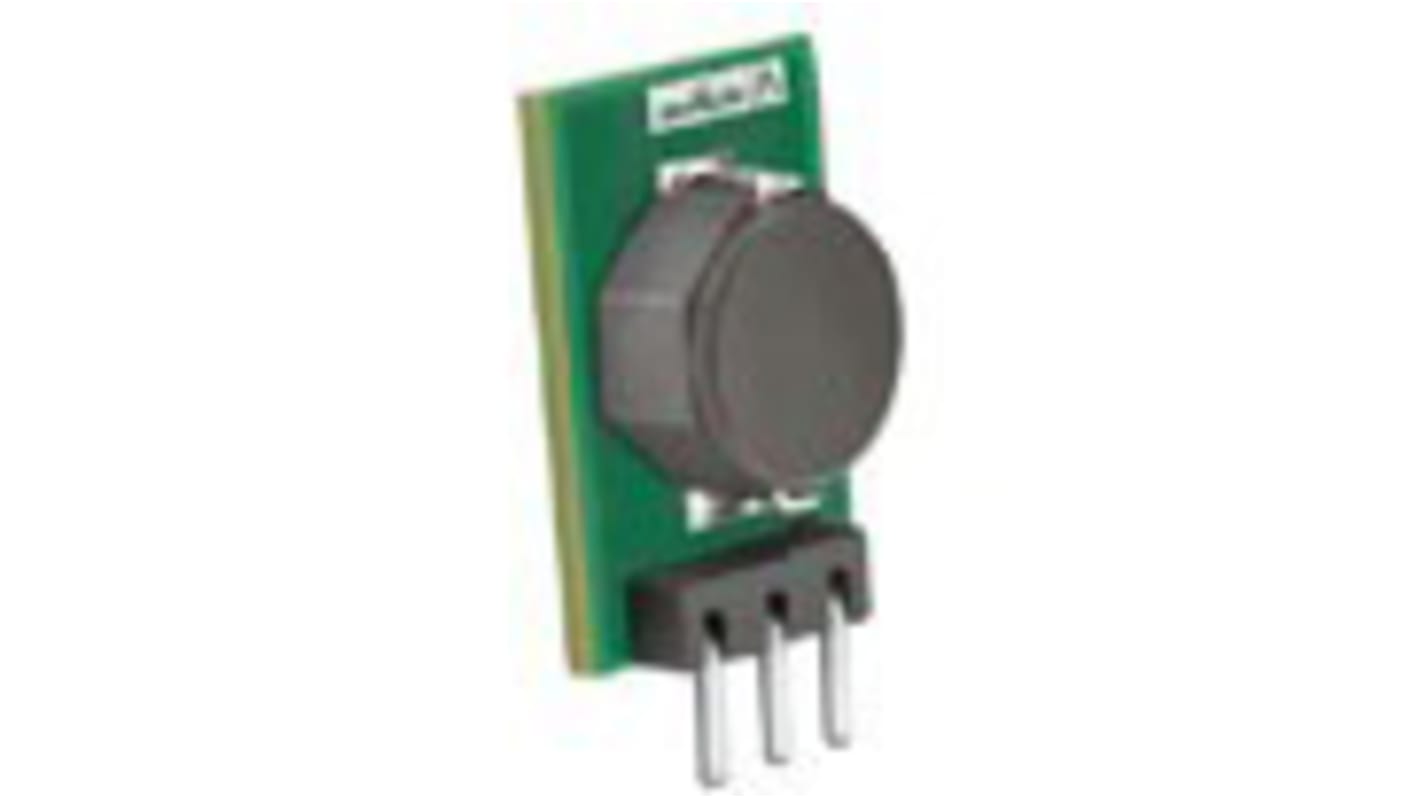

Murata Power Solutions 非絶縁型DC-DCコンバータ,定格：4.95W
- RS品番:
- 173-6925
- メーカー型番:
- OKI-78SR-3.3/1.5-W36-C
- メーカー/ブランド名:
- Murata Power Solutions
在庫切れ
追加されました
単価： 購入単位は1リール（360個入り）
￥161,017.00
(税抜)
￥177,118.70
(税込)
| リール | 購入単位毎合計 | 単価* |
| 1 - 1 | ￥161,017.00 | ￥447.269 |
| 2 - 2 | ￥155,649.00 | ￥432.358 |
| 3 + | ￥147,912.00 | ￥410.867 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 173-6925
- メーカー型番:
- OKI-78SR-3.3/1.5-W36-C
- メーカー/ブランド名:
- Murata Power Solutions
データシート
その他
- COO（原産国）:
- CN
詳細情報
ムラタ 1.5 Aシングル出力非絶縁型DC-DCコンバータ - OKIシリーズ
ムラタ PS OKI-78SR シリーズは、 10.4 x 16.5 mm シングルインラインパッケージ SIP モジュールをベースに構築されています。この DC/DC コンバータは、組み込み機器向けの非絶縁スイッチングレギュレータです。二つの公称出力電圧、出力電流は最大1.5 Aです。固定周波数のバックスイッチングトポロジに基づいた高効率とは、発熱が非常に低く、電気的ノイズがほとんどなく、外部コンポーネントが不要であることを意味します。広範囲の入力電圧は 7 ∼ 36 V dc です。保護機能には、短絡電流制限保護などがあります。OKI-78SR スイッチングレギュレータは、すべての規格認定の基準を満たすように設計されています。RoHS-6（鉛なし）有害物質の使用を制限する指令に準拠します。
特長
超広範入力電圧範囲：7 ∼ 36 V dc
3.3 又は 5 V dcの出力電圧に対し、固定出力電流は最大1.5 A
垂直又は水平 SIP 取り付け、省スペースパッケージ
「ヒートシンクなし」直接交換用の3端子78xxシリーズのリニアレギュレータ
外付け部品なしで高効率
短絡保護
優れた熱ディレーティング性能
3.3 又は 5 V dcの出力電圧に対し、固定出力電流は最大1.5 A
垂直又は水平 SIP 取り付け、省スペースパッケージ
「ヒートシンクなし」直接交換用の3端子78xxシリーズのリニアレギュレータ
外付け部品なしで高効率
短絡保護
優れた熱ディレーティング性能
認可
UL / EN / IEC60950-1 第 2 版
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
|---|---|
| 出力電圧 | 3.3V dc |
| 出力電流 | 1.5A |
| 入力電圧 | 12V dc |
| 実装タイプ | スルーホール |
| 出力数 | 1 |
| パッケージ | TO-220 |
| 定格電力 | 4.95W |
| 効率 | 85.5% |
| リップルノイズ | 40mV Pk-Pk |
| 最低温度 | -40°C |
| 最高温度 | +85°C |
| シリーズ | OKI-78SR |
| ラインレギュレーション | ±0.25% |
| 保護機能 | 短絡保護 |
| スイッチング周波数範囲 | 500kHz |
| 重量 | 2g |
| MTBF平均故障間隔 | 78700000h |
| 定格出力電力 | 4.95W |
| 電力信号変換タイプ | DC-DC |
| ロードレギュレーション | ±0.4% |
| 長さ | 10.4mm |
| 最大入力電流 | 480mA |
| 幅 | 8.6mm |
| 奥行き | 16.5mm |
| 許容回路構成 | パラレル |
