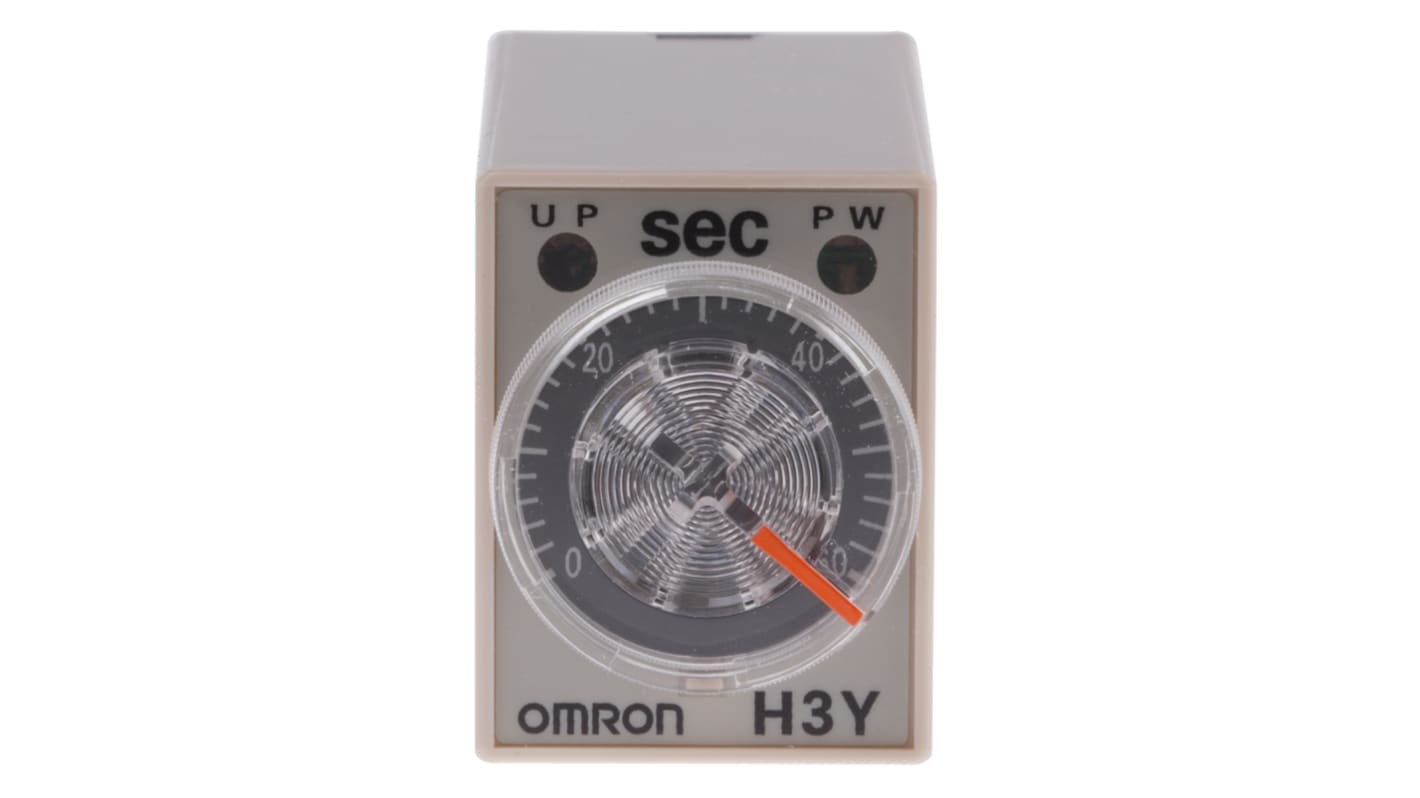

Omron 1 タイマリレー, 2 to 60 s 125 V dc 100/120 V ac, 4PDT 4極, DINレール, H3Y-4 シリーズ

タイマーリレー の一覧へ

1個小計：*

￥5,400.00

(税抜)

￥5,940.00

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年6月08日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥5,400

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
340-550
メーカー型番:
H3Y-4 100-120VAC 60S
メーカー/ブランド名:
オムロン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

オムロン

プロダクトタイプ

タイマリレー

取付タイプ

DINレール

時間範囲

2 to 60 s

コンタクトの数

4

タイマ機能の数

1

スイッチング電圧

250 V ac

接点構成

4PDT

IP保護等級

IP40

動作温度 Min

-10°C

供給DC電圧

125 V dc

接点電流

5A

供給AC電圧

100/120 V ac

終端処理

プラグイン

動作温度 Max

50°C

高さ

63mm

幅

21.5 mm

規格 / 承認

CE, Lloyds, IEC 60664-1, CSA C22.2 No. 14, UL 508, EN 61812-1, CCC:GB/T 14048.5

長さ

28mm

シリーズ

H3Y-4

オムロン H3Y-4シリーズ タイマリレー、オンディレイ動作、オンディレイ動作 供給電圧 - H3Y-4 AC100-120 60S


このタイマーリレーは、オートメーションおよび制御アプリケーションにおいて信頼性の高いソリューションであり、オン遅延モードによる正確なタイミングを提供します。幅21.5mm、長さ28mm、奥行き63mmのこのコンパクトなデバイスは、DINレールや表面に簡単に取り付けられるように設計されています。その堅牢な仕様は、AC100～120Vの電源電圧範囲をサポートし、さまざまな産業要件に理想的です。

特徴と利点


• 時間レンジは2～60秒で、多様なアプリケーションに柔軟に対応

• 多回路制御用4PDT接点構成を内蔵

• プラグインリレー設計により、設置およびメンテナンス工程を簡素化

• LEDインジケーターが電源と出力ステータスを表示し、モニタリングが容易

• EMC規格に準拠し、産業環境での信頼性の高い動作を実現

• 最大電流負荷は5Aで、さまざまな負荷に安心して対応可能

用途


• 機械操作の遅延タイミングに使用

• 照明制御システムに採用

• 製造工程でのシーケンス制御に活用

• HVACシステムのタイマー機能に適応

産業環境において、この装置にはどのような使用条件が想定されますか？


このデバイスは、-10℃～+50℃の周囲動作温度範囲で効率的に機能し、35％～85％の湿度レベルに耐えることができるため、ほとんどの産業環境に適している。

時間設定の仕組みは、使いやすさにどう貢献しているか？


大型の透明な時間設定ノブで簡単に調整でき、精密な設定にはマイナスドライバーやプラスドライバーも使用できる。

最適なパフォーマンスを確保するためには、どのような注意が必要ですか？


信頼性と長寿命を確保するため、過度のほこりや腐食性の環境にさらさないようにし、効果的な放熱のためにユニット間の間隔を5mmに保つことを推奨します。

リレーの電源はどのように供給されるのですか？また、設置の際にはどのような注意が必要ですか？


電源は外部から供給され、内部コンポーネントを潜在的な損傷から保護するために、接続中または切り離し中にリレーに電源が供給されないようにすることが極めて重要です。

このリレーで切り替えられる負荷の種類は？


AC250Vで5Aまでの抵抗負荷のスイッチングが可能で、H3Y-4仕様内のマイクロ負荷に推奨され、様々な用途に汎用性があります。

Caution

・本製品は材料や部材入手難のため納期が不安定になっています。
