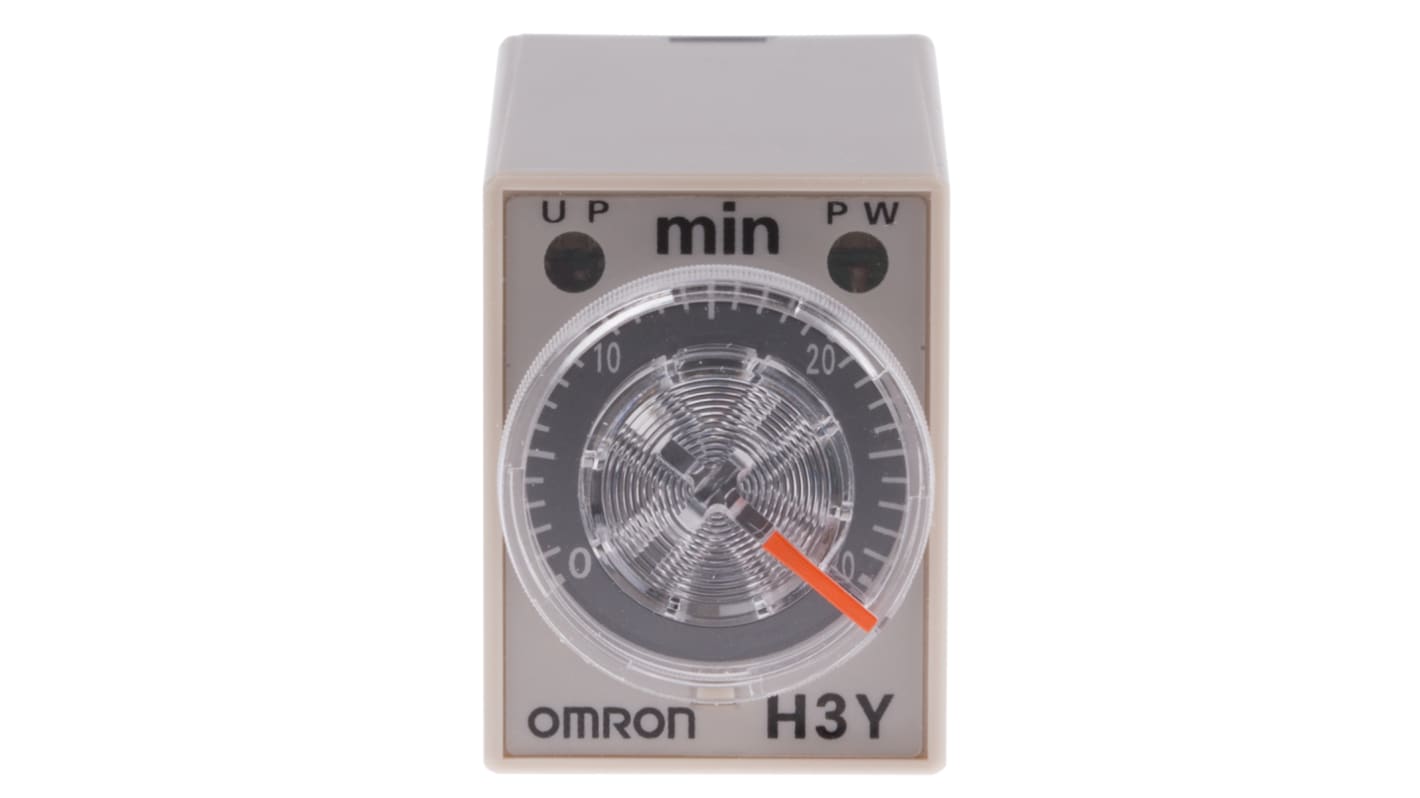

Omron 1 タイマリレー, 1 to 30 min 125 V 100V ac, 120 V ac, 4PDT 4極, DINレール, H3Y-4 シリーズ

タイマーリレー の一覧へ

1個小計：*

￥5,400.00

(税抜)

￥5,940.00

(税込)

Add to Basket
数量を選択または入力
お取り寄せ品
  • 本日発注の場合は 2026年5月25日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥5,400

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
340-594
メーカー型番:
H3Y-4 100-120VAC 30M
メーカー/ブランド名:
オムロン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

オムロン

プロダクトタイプ

タイマリレー

取付タイプ

DINレール

機能

タイマ

時間範囲

1 to 30 min

コンタクトの数

4

スイッチング電圧

250, 30V ac

タイマ機能の数

1

接点構成

4PDT

IP保護等級

IP40

供給AC電圧

100, 120V ac

接点電流

5A

動作温度 Min

-10°C

供給DC電圧

125 V

終端処理

プラグイン

動作温度 Max

50°C

規格 / 承認

CE, CCC:GB/T 14048.5, EN 61812-1, Lloyds, IEC 60664-1, UL 508, CSA C22.2 No. 14

幅

21.5mm

長さ

28mm

高さ

63mm

シリーズ

H3Y-4

オムロンH3Y-4シリーズタイマリレー、1～30分の時間範囲、100/120 V ac供給電圧 - H3Y-4 100-120 V ac 30 M


このタイマリレーは、産業設備の制御回路に調整可能な遅延スイッチングを提供します。DINレール取り付け用に設計されており、オートメーションパネルの機器をシーケンス化したり、制御された遅延を提供するためのタイミングメーク / ブレーク操作を実現します。このユニットは、ACまたはDC電源に対応し、コンパクトでモジュール式のタイミング制御が必要な場所での使用を目的としています。

特長および利点：


• 4つの切り替えコンタクトにより、同時多回路制御を実現
• 5アンペアのコンタクト定格により、適度な負荷スイッチングをサポート
• 1～30分の時間範囲により、柔軟な遅延設定が可能
• プラグイン端子により、迅速な交換と簡単な配線が可能
• 最大250 V acおよび30 V dcの定格スイッチングにより、混合電圧システムに最適
• IP40保護等級のエンクロージャにより、保護された電気キャビネットでの使用が可能

用途


• 制御盤内のモーターやコンタクタのシーケンシングに最適
• バルブおよびアクチュエータ回路の遅延電力供給に最適
• 製造オートメーションシステムのリレーロジックと併用
• HVACおよびビルサービスのタイミング制御に使用可能
• 機械の安全インターロックルーティンへの統合に最適

どのような供給電圧に対応できますか?


100/120 V ac電源で動作し、125 V dc電源入力に対応します。

独立したタイム機能はどれくらいありますか?


このユニットは、4つの切り替えコンタクトをすべて同時に制御する単一のタイミング機能を備えています。

どのような環境温度で動作できますか?


-10°C～50°Cの間で連続使用が可能です。

エンクロージャ内またはレールにどのように固定されますか?


このデバイスは、DINレール取り付け用に構成されており、プラグイン端子インターフェイスを介して接続します。

産業用途において、どのような規格に適合していますか?


コンプライアンスは、ENおよびIECリスティングを含む複数の国際規格および認定された安全認証を含みます。

Approvals

UL、CSA

Caution

・本製品は材料や部材入手難のため納期が不安定になっています。

Standards

EN 50081-2、EN50082-2、VDE0435/P2021、VDE0110
