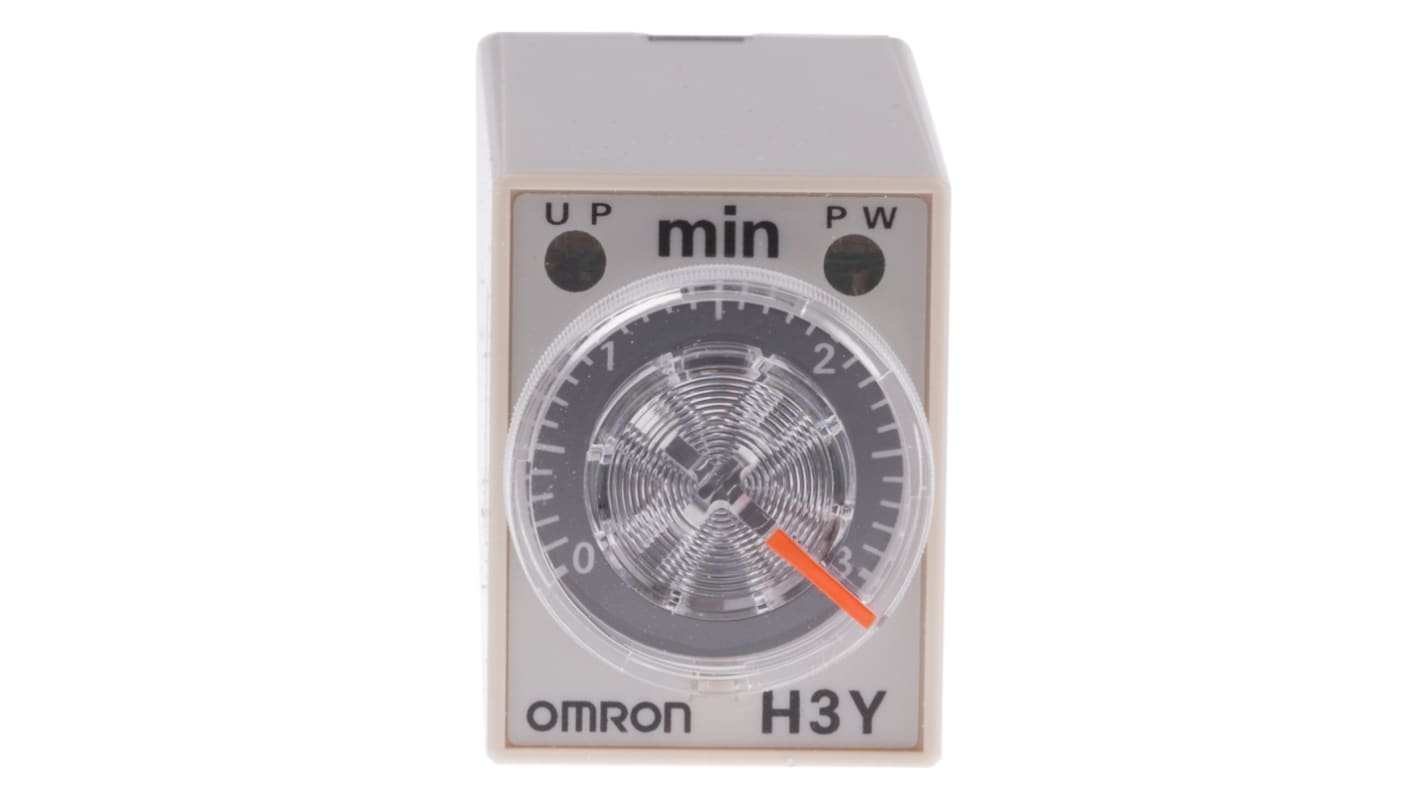

Omron 1 タイマリレー, 0.1 to 3 min 125 V 100V ac, 120 V ac, 4PDT 4極, DINレール, H3Y-4 シリーズ

タイマーリレー の一覧へ

1個小計：*

￥5,400.00

(税抜)

￥5,940.00

(税込)

Add to Basket
数量を選択または入力
在庫情報に現在アクセスできません - 後ほどご確認ください
個
単価
1 +￥5,400

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
340-566
メーカー型番:
H3Y-4 100-120VAC 3M
メーカー/ブランド名:
オムロン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

オムロン

プロダクトタイプ

タイマリレー

取付タイプ

DINレール

時間範囲

0.1 to 3 min

コンタクトの数

4

タイマ機能の数

1

スイッチング電圧

250V ac

接点構成

4PDT

IP保護等級

IP40

供給AC電圧

100, 120V ac

動作温度 Min

-10°C

接点電流

5A

供給DC電圧

125 V

終端処理

プラグイン

動作温度 Max

50°C

高さ

63mm

幅

21.5mm

規格 / 承認

UL 508, CCC:GB/T 14048.5, Lloyds, IEC 60664-1, CSA C22.2 No. 14, EN 61812-1

長さ

28mm

シリーズ

H3Y-4

オムロンH3Y-4シリーズタイマリレー、0.1～3分の時間範囲、100/120 V ac供給電圧 - H3Y-4 100-120 V ac 3M


このタイマリレーは、産業用制御パネルや自動化システムでの時間遅延スイッチング用に設計されたコンパクトな制御デバイスです。オン / オフシーケンスの調整可能な遅延タイミングを実現し、電気機械および電子制御環境におけるDINレール設置を目的としています。このユニットは、主電源AC又はDC電源から動作し、マルチコンタクトタイムディレーソリューションが必要な場合に適しています。

特長および利点：


• 4つの切り替えコンタクトにより、同時マルチ回路制御を実現
• 0.1～3分の調整可能な遅延時間により、正確な計時制御を実現
• 定格コンタクト電流5 Aで一般的な制御負荷をサポート
• 最大250 V acのスイッチング機能により、汎用性の高いインターフェイスを実現
• プラグイン端子により、迅速な交換とメンテナンスが可能
• IP40保護等級のエンクロージャにより、保護された場所での屋内パネル取り付けが可能

用途


• パネル内のシーケンシャルモータ始動-停止制御に最適
• プロセスシステムのタイミングバルブまたはアクチュエータ制御に最適
• 遅延アクティベーションを必要とするインジケータ回路と併用
• 産業オートメーションシステムの照明制御に使用可能
• 機械サブアセンブリ間のインターロックタイミングに最適

パネル統合には、どのような取り付け方法を使用しますか?


標準DINレールに取り付けるため、制御エンクロージャ内に簡単に取り付けることができます。

タイミング動作にはどのような供給電圧が適用できますか?


プライマリタイミング電源に100 / 120 V acを受け入れ、代替電源配置に125 V dcの電源定格を備えています。

このユニットには、どのくらいのタイミング機能がありますか?


このデバイスは、調整範囲にわたって設定可能な単一のタイミング機能を備えています。

設置時にはどのような環境制限を遵守する必要がありますか?


このユニットは、-10 → 50 °Cの範囲で動作する定格で、IP40等級のため、パネル内での屋内使用を目的としています。

規制設備での使用に対応する認証はどのようなものですか?


UL508、CSA C22.2 No.14、IEC 60664-1、CCC GB/T 14048.5、ロイド分類などの認証を取得しています。

Approvals

UL、CSA

Caution

・本製品は材料や部材入手難のため納期が不安定になっています。

Standards

EN 50081-2、EN50082-2、VDE0435/P2021、VDE0110
