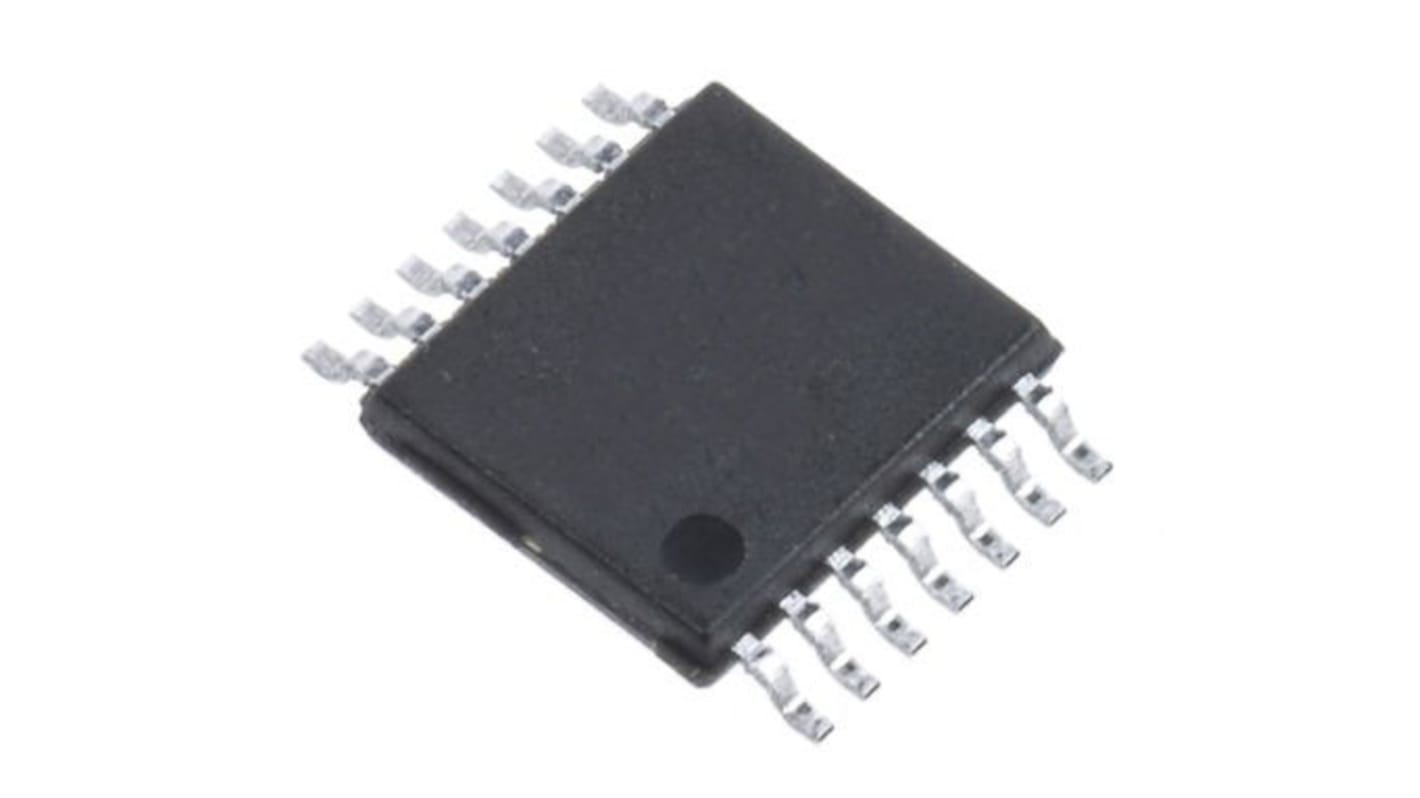

Maxim 電圧 レベルトランスレータ 表面 電圧 レベルトランスレータ 14-Pin 4 TSSOP

レベルシフタIC の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
RS品番:
190-4901
メーカー型番:
MAX3393EEUD+
メーカー/ブランド名:
Maxim Integrated
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Maxim Integrated

方向性タイプ

単方向

論理回路

BiCMOS

プロダクトタイプ

電圧 レベルトランスレータ

最大伝搬遅延時間@CL

20ns

取付タイプ

表面

1チップ当たりのエレメント数

4

パッケージ型式

TSSOP

出力タイプ

オープンドレイン, 3ステート

ピン数

14

ロジックタイプ

電圧 レベルトランスレータ

低レベル出力電流 Max

1μA

最小電源電圧

1.65V

高レベル出力電流 Max

0.02μA

伝送

双方向

最大電源電圧

5.5V

動作温度 Min

-40°C

動作温度 Max

85°C

幅

4.5 mm

規格 / 承認

No

高さ

0.95mm

長さ

5.1mm

シリーズ

MAX3393E

自動車規格

なし

保証データレートオプション

230 kbps

8 Mbps （ +1.2 V ≤ VL ≤ VCC ≤ +5.5 V ）

10 Mbps （ +1.2 V ≤ VL ≤ VCC ≤ +3.3 V ）

16 mbps （ +1.8 V ≤ VL ≤ VCC ≤ +2.5 V 及び +2.5 V ≤ VL = VCC ≤ +3.3 V ）

双方向レベル変換 (MAX3372E/MAX3373E および MAX3377E/MAX3378E)

VL 上で +1.2V まで動作

I/O VCC ラインで ± 15 kV ESD 保護

3 ステート出力モードでの超低 1 μ A 供給電流

低静止電流： 130 μ A 標準

UCSP 、 TDFN 、 SOT23 、および TSSOP パッケージ

熱短絡保護

用途

携帯電話

携帯電話のクレードル

GPS

低コストシリアルインターフェイス

低電圧 ASIC レベル変換

ポータブル通信デバイス

ポータブル POS システム

スマートカードリーダー

SPI 、 MICROWIRE ® 、および I ² C レベル変換

通信機器
