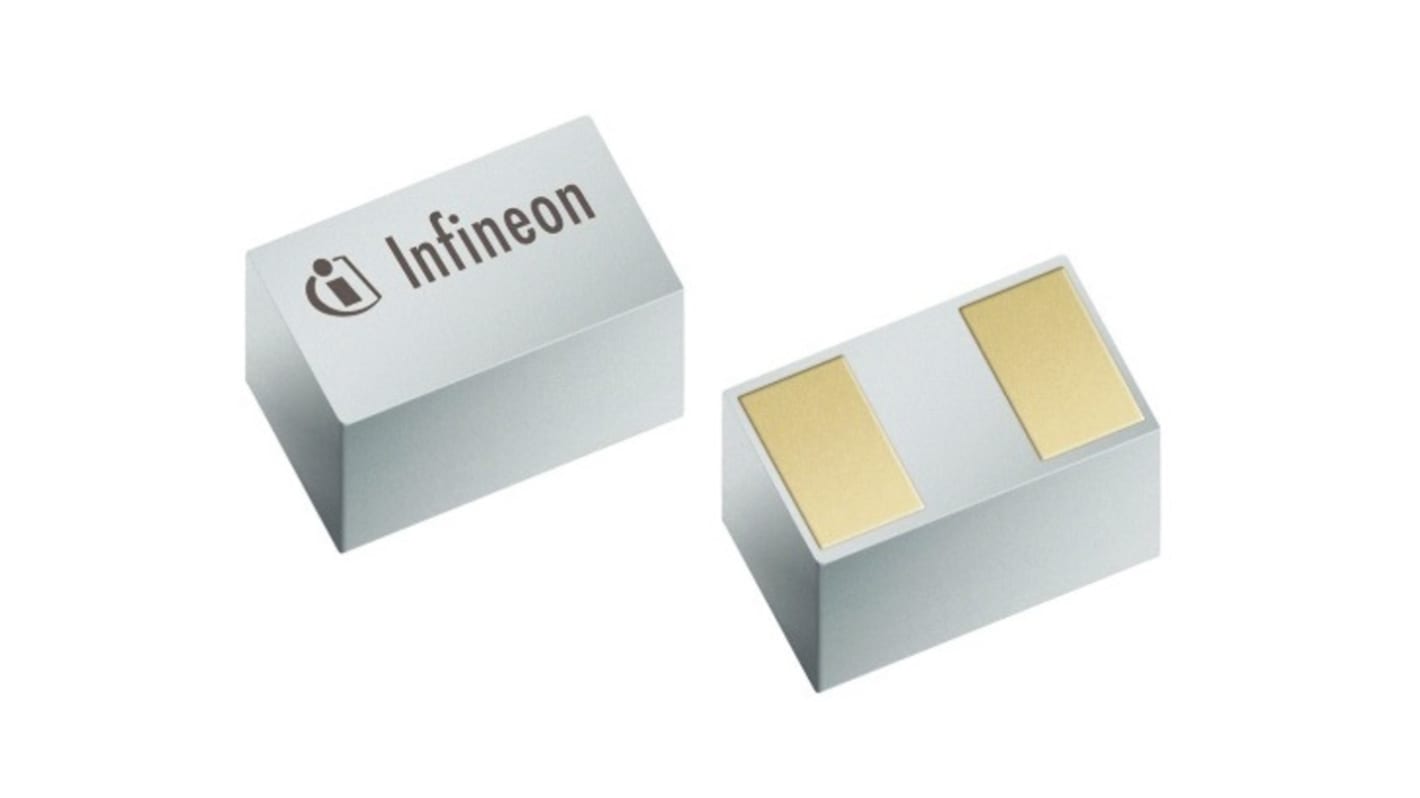

Infineon ESD保護ダイオード, 双方向, 45 W, 32 V, WLL-2-1
- RS品番:
- 258-0802
- メーカー型番:
- ESD128B1W0201E6327XTSA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール15000個入り) 小計：*
￥88,200
(税抜)
￥97,050
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2027年2月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 15000 - 60000 | ￥5.88 | ￥88,200 |
| 75000 - 135000 | ￥5.749 | ￥86,235 |
| 150000 - 360000 | ￥5.668 | ￥85,020 |
| 375000 - 735000 | ￥5.60 | ￥84,000 |
| 750000 + | ￥5.534 | ￥83,010 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 258-0802
- メーカー型番:
- ESD128B1W0201E6327XTSA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| ダイオード構成 | シングル双方向 | |
| 方向性タイプ | 双方向 | |
| プロダクトタイプ | ESD保護ダイオード | |
| 取付タイプ | PCBマウント | |
| パッケージ型式 | WLL-2-1 | |
| 最大逆スタンドオフ電圧 Vwm | 18V ac | |
| ピン数 | 2 | |
| ピークパルスパワー消費Pppm | 45W | |
| 動作温度 Min | -55°C | |
| クランピング電圧（VC） | 32V | |
| テスト電流 It | 1mA | |
| 最大ピークパルス電流Ippm | 2A | |
| ESD保護 | はい | |
| 動作温度 Max | 125°C | |
| シリーズ | ESD128-B1-W0201 | |
| 幅 | 280μm | |
| 長さ | 580μm | |
| 規格 / 承認 | IEC61000-4-5 (Surge):±2 A (8/20 μs), IEC61000-4-2 (ESD):±15 kV (air) / ±15 kV (contact), IEC61000-4-4 (EFT):±2 kV / ±40 A (5/50 ns) | |
| 高さ | 150μm | |
| 最大逆漏れ電流 | 1nA | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
ダイオード構成 シングル双方向 | ||
方向性タイプ 双方向 | ||
プロダクトタイプ ESD保護ダイオード | ||
取付タイプ PCBマウント | ||
パッケージ型式 WLL-2-1 | ||
最大逆スタンドオフ電圧 Vwm 18V ac | ||
ピン数 2 | ||
ピークパルスパワー消費Pppm 45W | ||
動作温度 Min -55°C | ||
クランピング電圧（VC） 32V | ||
テスト電流 It 1mA | ||
最大ピークパルス電流Ippm 2A | ||
ESD保護 はい | ||
動作温度 Max 125°C | ||
シリーズ ESD128-B1-W0201 | ||
幅 280μm | ||
長さ 580μm | ||
規格 / 承認 IEC61000-4-5 (Surge):±2 A (8/20 μs), IEC61000-4-2 (ESD):±15 kV (air) / ±15 kV (contact), IEC61000-4-4 (EFT):±2 kV / ±40 A (5/50 ns) | ||
高さ 150μm | ||
最大逆漏れ電流 1nA | ||
自動車規格 なし | ||
Infineon ESD128-B1-W0201シリーズESD保護ダイオード、18 V逆スタンドオフ電圧、32 Vクランプ電圧 - ESD128B1W0201E6327XTSA1
このESD保護ダイオードは、表面実装アセンブリの敏感な回路に過渡抑制を提供します。過酷な環境に適した幅広い温度範囲で動作し、静電気やサージに対する双方向保護を提供します。このデバイスは、コンパクトなSMTパッケージで基板実装用に設計されており、短時間のトランジェントに適したパルス処理をサポートします。
特長および利点：
• 2Aピークパルス電流により、信号ラインの過渡ストレスを低減
• 32Vのクランプ電圧により、サージ時の電圧移動を制限
• 1nAの最大逆漏洩により、スタンバイ電流を維持
• 45Wピークパルス電力により、高エネルギースパイクを吸収
• 双方向構成により、両極性のラインを保護
• 32Vのクランプ電圧により、サージ時の電圧移動を制限
• 1nAの最大逆漏洩により、スタンバイ電流を維持
• 45Wピークパルス電力により、高エネルギースパイクを吸収
• 双方向構成により、両極性のラインを保護
用途
• 基板上のデータおよび信号インターフェースの保護に最適
• IEC 61000-4-2 ±15kV ESDイベントにさらされる基板に最適
• 表面実装トランジェント抑制を必要とする機器で使用
• モジュールのサージ耐性入力保護に使用可能
• 低漏洩保護が必要なコンパクトアセンブリに最適
• IEC 61000-4-2 ±15kV ESDイベントにさらされる基板に最適
• 表面実装トランジェント抑制を必要とする機器で使用
• モジュールのサージ耐性入力保護に使用可能
• 低漏洩保護が必要なコンパクトアセンブリに最適
動作中に耐えられる温度範囲は？
-55°C～125°Cの動作範囲で動作します。
短いパルスのサージ耐性はどのように特性化されていますか?
±2A(8/20μs)のサージ容量と45Wのピークパルス消費電力に対応し、パルス処理を実現します。
基板組立にはどのようなパッケージと取り付けタイプが使用されますか?
プリント基板実装用のWLL-2-1 SMTパッケージで提供されます。
このデバイスは、高速トランジェントとEFTでどのように動作しますか?
高速過渡抑制のため、±2kV/±40A (5/50ns) EFT仕様に準拠しています。
