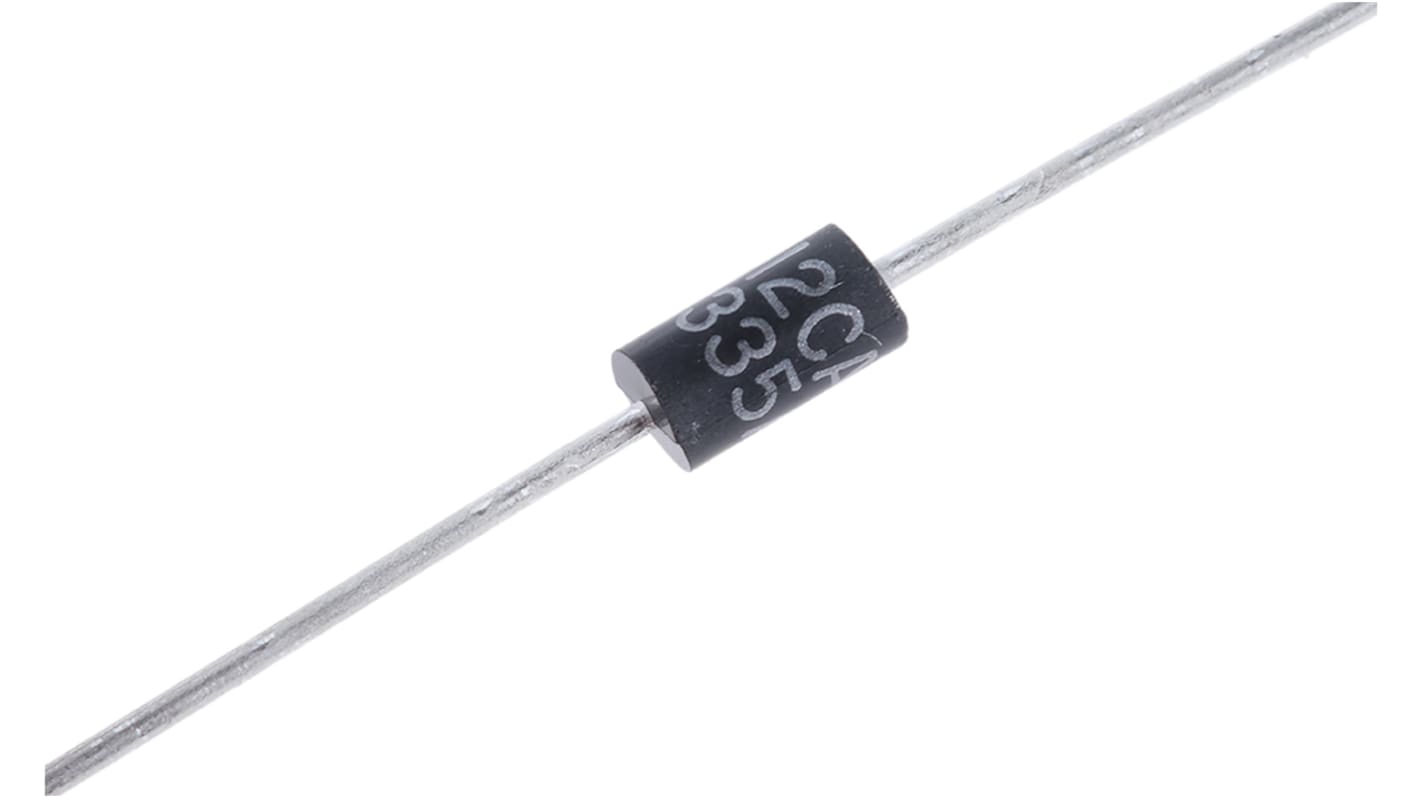

Vishay TVSダイオード, 双方向, 500 W, 19.9 V, DO-15
- RS品番:
- 636-5549
- メーカー型番:
- SA12CA-E3/54
- メーカー/ブランド名:
- Vishay
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋5個入り) 小計：*
￥695.00
(税抜)
￥764.50
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 2,300 は 2026年9月21日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 - 120 | ￥139.00 | ￥695 |
| 125 - 1195 | ￥135.40 | ￥677 |
| 1200 - 1595 | ￥133.40 | ￥667 |
| 1600 - 3195 | ￥132.20 | ￥661 |
| 3200 + | ￥130.20 | ￥651 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 636-5549
- メーカー型番:
- SA12CA-E3/54
- メーカー/ブランド名:
- Vishay
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Vishay | |
| 方向性タイプ | 双方向 | |
| ダイオード構成 | シングル | |
| プロダクトタイプ | TVSダイオード | |
| 最小ブレークダウン電圧 Vbr | 13.3V | |
| 取付タイプ | スルーホール | |
| パッケージ型式 | DO-15 | |
| 最大逆スタンドオフ電圧 Vwm | 12V | |
| ピン数 | 2 | |
| ピークパルスパワー消費Pppm | 500W | |
| クランピング電圧（VC） | 19.9V | |
| 最大ピークパルス電流Ippm | 25.1A | |
| テスト電流 It | 1mA | |
| 動作温度 Min | -55°C | |
| ESD保護 | はい | |
| 動作温度 Max | 175°C | |
| 1チップ当たりのエレメント数 | 1 | |
| シリーズ | TRANSZORB TVS | |
| 幅 | 3.6mm | |
| 規格 / 承認 | No | |
| 直径 | 3.3mm | |
| 長さ | 7.6mm | |
| 高さ | 3.6mm | |
| 自動車規格 | AEC-Q101 | |
| 最大逆漏れ電流 | 1μA | |
