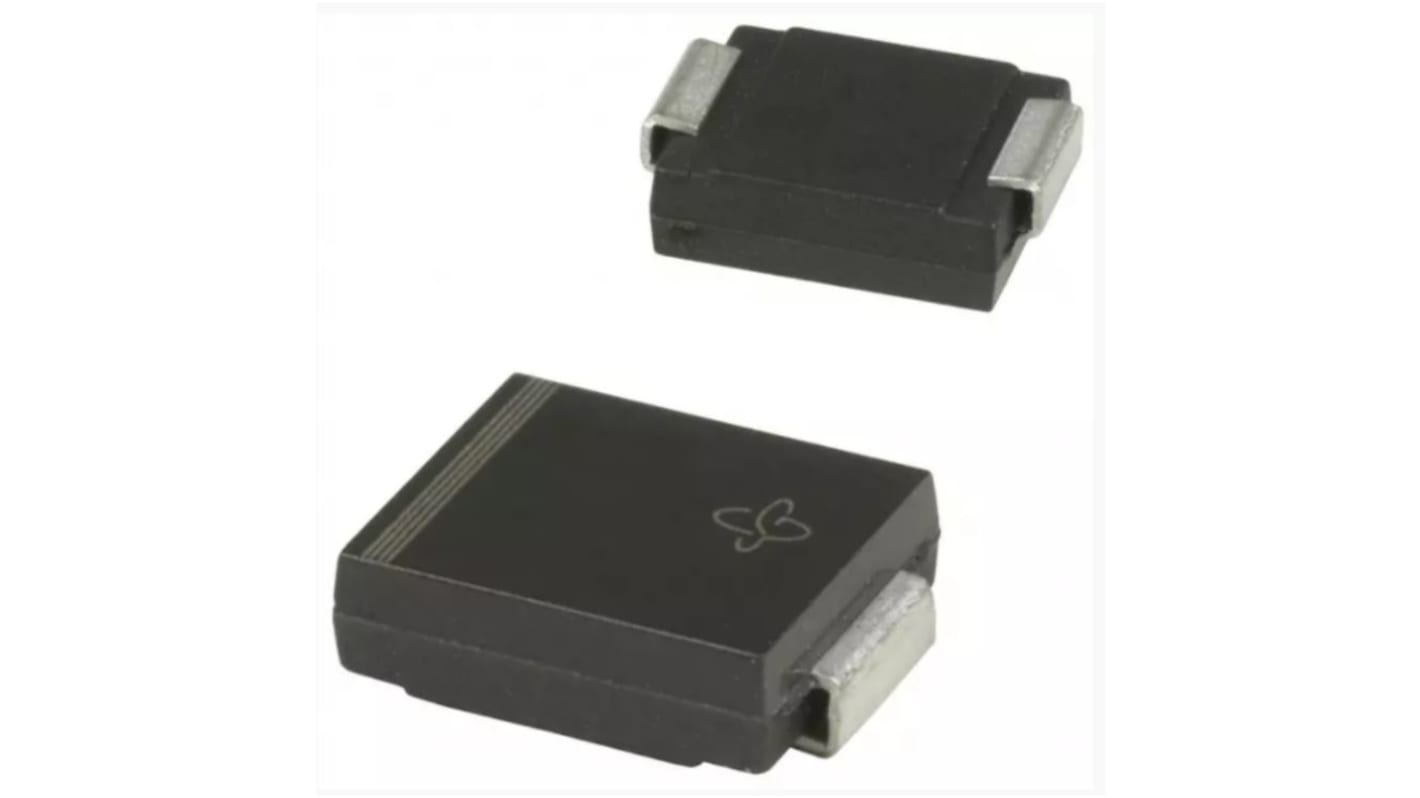

Vishay 過電圧サプレッサ, 単方向, 1500 W, 58.1 V, DO-214AB (SMC)
- RS品番:
- 699-8118
- Distrelec 品番:
- 304-36-159
- メーカー型番:
- SMCJ36A-E3/57T
- メーカー/ブランド名:
- Vishay
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋10個入り) 小計：*
￥400.00
(税抜)
￥440.00
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 100 は 2026年6月15日 に入荷予定
- 2,660 は 2026年6月22日 に入荷予定（最終入荷）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 30 | ￥40.00 | ￥400 |
| 40 - 390 | ￥39.00 | ￥390 |
| 400 - 490 | ￥38.50 | ￥385 |
| 500 - 590 | ￥38.00 | ￥380 |
| 600 + | ￥37.50 | ￥375 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 699-8118
- Distrelec 品番:
- 304-36-159
- メーカー型番:
- SMCJ36A-E3/57T
- メーカー/ブランド名:
- Vishay
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Vishay | |
| プロダクトタイプ | 過電圧サプレッサ | |
| 方向性タイプ | 単方向 | |
| ダイオード構成 | シングル | |
| 最小ブレークダウン電圧 Vbr | 40V | |
| 取付タイプ | 表面 | |
| パッケージ型式 | DO-214AB (SMC) | |
| 最大逆スタンドオフ電圧 Vwm | 36V | |
| ピン数 | 2 | |
| ピークパルスパワー消費Pppm | 1500W | |
| 動作温度 Min | -55°C | |
| クランピング電圧（VC） | 58.1V | |
| 最大ピークパルス電流Ippm | 25.8A | |
| ESD保護 | はい | |
| テスト電流 It | 1mA | |
| 動作温度 Max | 150°C | |
| 1チップ当たりのエレメント数 | 1 | |
| シリーズ | SMCJ | |
| 幅 | 6.22mm | |
| 規格 / 承認 | No | |
| 長さ | 7.11mm | |
| 高さ | 2.42mm | |
| 自動車規格 | AEC-Q101 | |
| 最大逆漏れ電流 | 1μA | |
| すべて選択 | ||
|---|---|---|
ブランド Vishay | ||
プロダクトタイプ 過電圧サプレッサ | ||
方向性タイプ 単方向 | ||
ダイオード構成 シングル | ||
最小ブレークダウン電圧 Vbr 40V | ||
取付タイプ 表面 | ||
パッケージ型式 DO-214AB (SMC) | ||
最大逆スタンドオフ電圧 Vwm 36V | ||
ピン数 2 | ||
ピークパルスパワー消費Pppm 1500W | ||
動作温度 Min -55°C | ||
クランピング電圧（VC） 58.1V | ||
最大ピークパルス電流Ippm 25.8A | ||
ESD保護 はい | ||
テスト電流 It 1mA | ||
動作温度 Max 150°C | ||
1チップ当たりのエレメント数 1 | ||
シリーズ SMCJ | ||
幅 6.22mm | ||
規格 / 承認 No | ||
長さ 7.11mm | ||
高さ 2.42mm | ||
自動車規格 AEC-Q101 | ||
最大逆漏れ電流 1μA | ||
TRANSZORB®過渡電圧サプレッサ、SMT単方向1500 W、SMCJシリーズ、Vishay Semiconductor
過渡電圧サプレッサ、Vishay Semiconductor
