- RS品番:
- 136-0893
- メーカー型番:
- ZX62D-B-5PA8(30)
- メーカー/ブランド名:
- Hirose
在庫が表示されていない場合があります。ページの再読み込みをお試しください。
追加されました
単価: 購入単位は2000 個
¥60.983
(税抜)
¥67.081
(税込)
個 | 単価 | 購入単位毎合計* |
2000 - 4000 | ¥60.983 | ¥121,966.00 |
6000 - 58000 | ¥59.207 | ¥118,414.00 |
60000 - 78000 | ¥52.604 | ¥105,208.00 |
80000 - 98000 | ¥49.302 | ¥98,604.00 |
100000 + | ¥46.00 | ¥92,000.00 |
* 購入単位ごとの価格 |
- RS品番:
- 136-0893
- メーカー型番:
- ZX62D-B-5PA8(30)
- メーカー/ブランド名:
- Hirose
その他
詳細情報

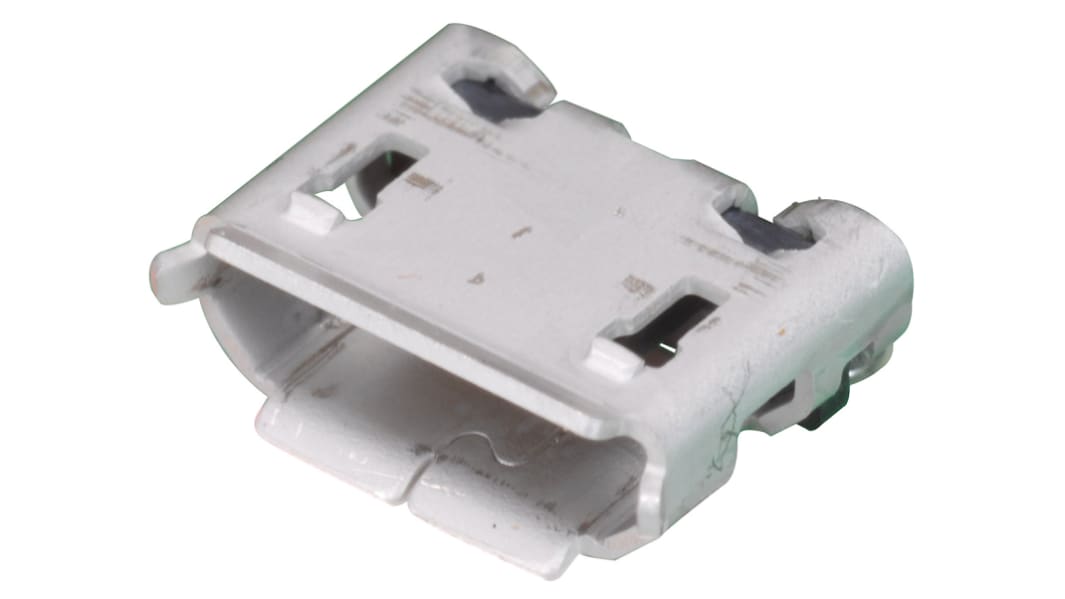

ヒロセ電機ZXシリーズMicro-USB 2.0レセプタクルコネクタ
小型で信頼性の高いZXシリーズMicro-USB 2.0レセプタクルコネクタです。これらのZXシリーズMicro-USBレセプタクルは、標準的なmini-USBコネクタよりも60 %小型でありながら、USB 2.0で規定されている480 Mbpsの高速データ伝送が可能です。アクティブラッチ機構は、信頼性が高く耐久性に優れた接続を実現し、クリック感により、完全にかん合されたことを確認できます。スムーズな挿抜性と8 Nの引抜力により、少ない摩耗と長いコネクタ寿命が実現されています。10000回の挿抜操作に耐えることができます。これらのZXシリーズMicro-USB 2.0レセプタクルコネクタは、Micro-BとMicro ABインターフェイス構成のものを用意しています。また、柔軟に設計できるように標準(ボトムマウント)、落とし込み(ミッドマウント)、リバース(トップマウント)の3つの取り付けスタイルを用意しています。
特長と利点
• 小型で信頼性の高い設計
• 480 Mbpsの高速データ転送
• アクティブラッチ機構による確実な接続
• スムーズな挿抜性による少ない摩耗
• 10000回の挿抜操作に耐える設計
• 8 Nの低い引抜力
• 各種取り付けタイプを用意
• 480 Mbpsの高速データ転送
• アクティブラッチ機構による確実な接続
• スムーズな挿抜性による少ない摩耗
• 10000回の挿抜操作に耐える設計
• 8 Nの低い引抜力
• 各種取り付けタイプを用意
製品用途の情報
これらのZXシリーズMicro-USBコネクタは、超薄型電話、データレコーダ、リーダー、カメラ、ビデオカメラ、PDA、ハンドヘルドGPSユニットに最適です。
備考
品番が「ZX62」で始まるMicro USB 2.0コネクタの形状は標準(下部実装)、SMT
品番が「ZX62D」で始まるMicro USB 2.0コネクタの形状は標準(下部実装)、スルーホール
品番が「ZX62M」で始まるMicro USB 2.0コネクタの形状はドロップイン(中央部実装)、SMT
品番が「ZX62R」で始まるMicro USB 2.0コネクタの形状はリバース(上部実装)、SMT
品番が「ZX62RD」で始まるMicro USB 2.0コネクタの形状はリバース(上部実装)、スルーホール
品番が「xxxxx-AB-xxxx」のMicro USB 2.0コネクタの形状はMicro-ABかん合側
品番が「xxxxx-B-xxxx」のMicro USB 2.0コネクタの形状はMicro-Bかん合側
品番が「ZX62D」で始まるMicro USB 2.0コネクタの形状は標準(下部実装)、スルーホール
品番が「ZX62M」で始まるMicro USB 2.0コネクタの形状はドロップイン(中央部実装)、SMT
品番が「ZX62R」で始まるMicro USB 2.0コネクタの形状はリバース(上部実装)、SMT
品番が「ZX62RD」で始まるMicro USB 2.0コネクタの形状はリバース(上部実装)、スルーホール
品番が「xxxxx-AB-xxxx」のMicro USB 2.0コネクタの形状はMicro-ABかん合側
品番が「xxxxx-B-xxxx」のMicro USB 2.0コネクタの形状はMicro-Bかん合側
ヒロセ電機Micro-USBコネクタ
仕様
特性 | |
---|---|
オス/メス | メス |
実装タイプ | 表面実装 |
USBタイプ | B |
結線方法 | はんだ |
USBバージョン | 2.0 |
接続方向 | ストレート |
定格電流 | 1.0A |
定格電圧 | 30.0 V |
シリーズ | ZX |
コンタクト材質 | 銅合金 |
動作温度 Min | -30.0°C |
動作温度 Max | +85°C |
