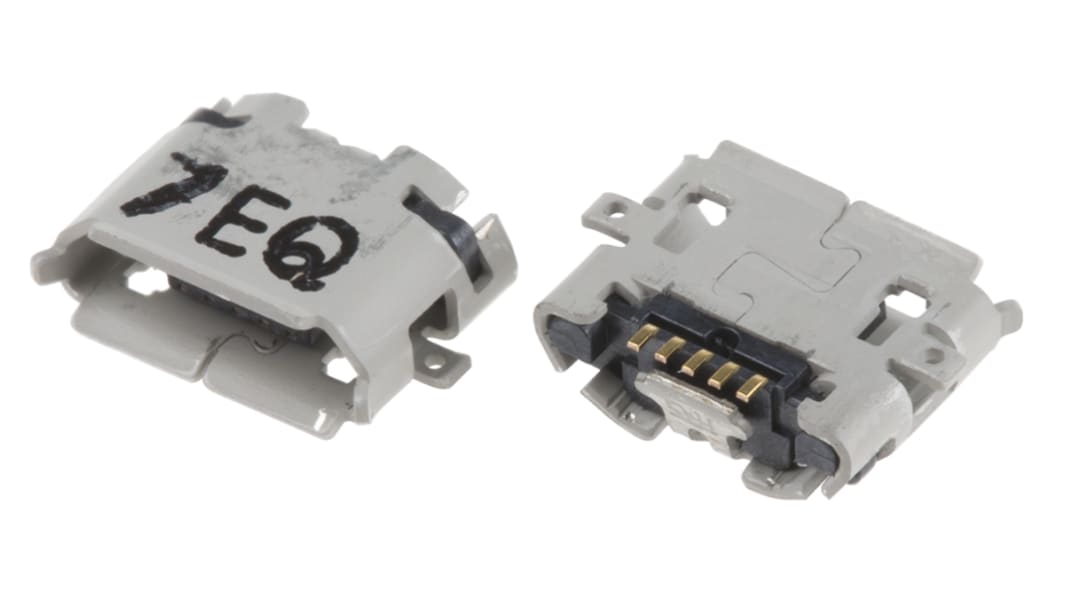

ヒロセ電機 USBコネクタ B 表面実装 ZX62R-B-5P(30)

小型で信頼性の高いZXシリーズMicro-USB 2.0レセプタクルコネクタです。これらのZXシリーズMicro-USBレセプタクルは、標準的なmini-USBコネクタよりも60 %小型でありながら、USB 2.0で規定されている480 Mbpsの高速データ伝送が可能です。アクティブラッチ機構は、信頼性が高く耐久性に優れた接続を実現し、クリック感により、完全にかん合されたことを確認できます。スムーズな挿抜性と8 Nの引抜力により、少ない摩耗と長いコネクタ寿命が実現されています。10000回の挿抜操作に耐えることができます。ZXシリーズMicro-USB 2.0レセプタクルコネクタは、Micro-BとMicro-ABのインターフェイス構成があります。また、柔軟に設計できるように標準(ボトムマウント)、落とし込み(ミッドマウント)、リバース(トップマウント)の3つの取り付け方法を用意しています。

• 小型で信頼性の高い設計
• 480 Mbpsの高速データ転送
• アクティブラッチ機構による確実な接続
• スムーズな挿抜性による少ない摩耗
• 10000回の挿抜操作に耐える設計
• 8 Nの低い引抜力
• 各種取り付けタイプを用意

これらのZXシリーズMicro-USBコネクタは、超薄型電話、データレコーダ、リーダー、カメラ、ビデオカメラ、PDA、ハンドヘルドGPSユニット等に最適です。

品番が「ZX62」で始まるMicro USB 2.0コネクタの形状は標準(下部実装)、SMT
品番が「ZX62D」で始まるMicro USB 2.0コネクタの形状は標準(下部実装)、スルーホール
品番が「ZX62M」で始まるMicro USB 2.0コネクタの形状はドロップイン(中央部実装)、SMT
品番が「ZX62R」で始まるMicro USB 2.0コネクタの形状はリバース(上部実装)、SMT
品番が「ZX62RD」で始まるMicro USB 2.0コネクタの形状はリバース(上部実装)、スルーホール
品番が「xxxxx-AB-xxxx」のMicro USB 2.0コネクタの形状はMicro-ABかん合側
品番が「xxxxx-B-xxxx」のMicro USB 2.0コネクタの形状はMicro-Bかん合側

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

・本製品は材料や部材入手難のため納期が不安定になっています。

ヒロセ電機Micro-USBコネクタ
