- RS品番:
- 111-5584
- メーカー型番:
- USB2514B-I/M2
- メーカー/ブランド名:
- Microchip
1360 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は2個
¥596.50
(税抜)
¥656.15
(税込)
個 | 単価 | 購入単位毎合計* |
2 - 48 | ¥596.50 | ¥1,193.00 |
50 - 498 | ¥572.00 | ¥1,144.00 |
500 - 998 | ¥548.00 | ¥1,096.00 |
1000 - 1998 | ¥523.50 | ¥1,047.00 |
2000 + | ¥498.50 | ¥997.00 |
* 購入単位ごとの価格 |
- RS品番:
- 111-5584
- メーカー型番:
- USB2514B-I/M2
- メーカー/ブランド名:
- Microchip
その他
詳細情報

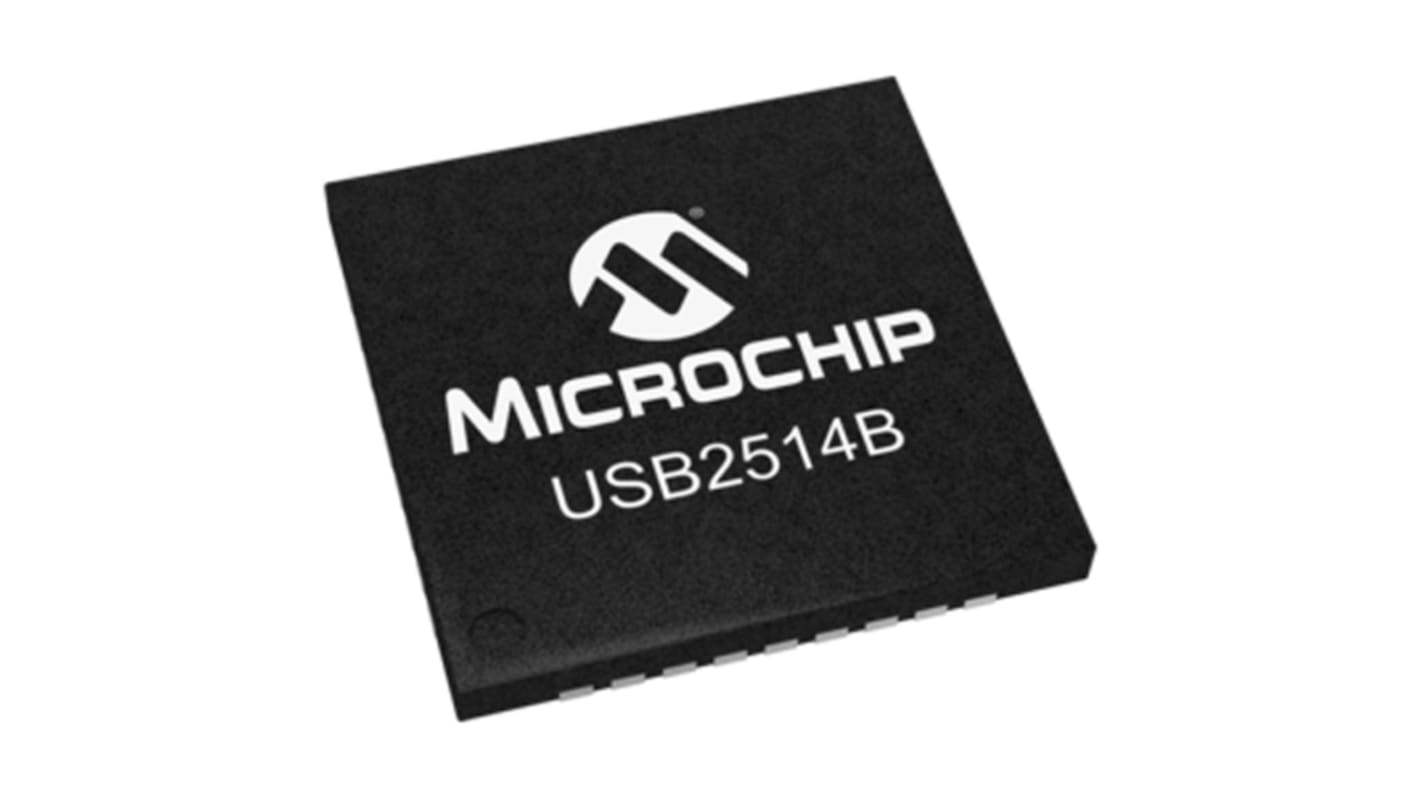

USB251xB / USB251xBi USB 2.0ハブコントローラ
Microchip USB251xB / USB251xBiファミリのデバイスは、USB 2.0ハブコントローラです。 これらのデバイスは、アクティブなダウンストリーム接続数にかかわらず、一定のFull-Speedデータスループットを維持するために、ポートごとに専用のトランザクショントランスレータ(TT)を組み込むMultiTRAK™技術を採用しています。
USB251xB / USB251xBiデバイスは、基板レイアウトを簡素化できるように、全面的にカスタマイズ可能です。 PortMap、PortSwap、PHYBoostのどの機能も、これらのデバイスの柔軟性に寄与します。
あらゆるダウンストリームポートでHi-Speed (480 Mbps)、Full-Speed (12 Mbps)、Low-Speed (1.5 Mbps)の各USB通信、及びUSBバッテリ充電仕様(Rev. 1.1)に対応します。
USB251xB / USB251xBiデバイスは、基板レイアウトを簡素化できるように、全面的にカスタマイズ可能です。 PortMap、PortSwap、PHYBoostのどの機能も、これらのデバイスの柔軟性に寄与します。
あらゆるダウンストリームポートでHi-Speed (480 Mbps)、Full-Speed (12 Mbps)、Low-Speed (1.5 Mbps)の各USB通信、及びUSBバッテリ充電仕様(Rev. 1.1)に対応します。
特長
高性能、低消費電力、小型フットプリントハブコントローラIC
USB 2.0仕様に完全準拠
チャージングダウンストリームポート(CDP)に関するUSBバッテリ充電仕様Rev. 1.1に対応
2 / 3 / 4ダウンストリームポートのタイプを用意
MultiTRAK™ - ポートにつき1つの高性能トランザクショントランスレータを装備
PortMap – 柔軟性の高いポートマッピング及びシーケンシングの無効化
PortSwap – USB信号ラインをコネクタ配列に直接合わせるためにUSB差動ペアピンの位置をプログラム可能
PHYBoost - 信号品質の復元用のUSB信号駆動強度をプログラム可能
各ダウンストリームポートの個別又は連結電力制御
USB251x / USB251xAデバイスの完全互換品
USB 2.0仕様に完全準拠
チャージングダウンストリームポート(CDP)に関するUSBバッテリ充電仕様Rev. 1.1に対応
2 / 3 / 4ダウンストリームポートのタイプを用意
MultiTRAK™ - ポートにつき1つの高性能トランザクショントランスレータを装備
PortMap – 柔軟性の高いポートマッピング及びシーケンシングの無効化
PortSwap – USB信号ラインをコネクタ配列に直接合わせるためにUSB差動ペアピンの位置をプログラム可能
PHYBoost - 信号品質の復元用のUSB信号駆動強度をプログラム可能
各ダウンストリームポートの個別又は連結電力制御
USB251x / USB251xAデバイスの完全互換品
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
USB(ユニバーサルシリアルバス) - Microchip
仕様
特性 | |
---|---|
トランシーバ数 | 4 |
プロトコルサポート | USB 2.0 |
インターフェース | コントローラIC |
電源タイプ | 単一電源 |
ESD保護 | あり |
標準シングル供給電圧 | 3.3 V |
実装タイプ | 表面実装 |
パッケージタイプ | SQFN |
ピン数 | 36 |
寸法 | 6.1 x 6.1 x 0.95mm |
高さ | 0.95mm |
長さ | 6.1mm |
動作温度 Max | +85 °C |
動作温度 Min | -40 °C |
幅 | 6.1mm |
