    ANDゲートガイド

    初期のコンピューターや電卓を振り返ると、ANDゲートは長い間、機械、コンピューター、およびデバイスの動作において不可欠な要素となってきました

     AND Gates Banner

    単純な電源、導体、負荷を超える回路では、通常、何らかの形でスイッチングが行われ、ユーザーがそれをオン・オフすることができます。しかし、回路が複雑になるにつれ、ある程度の論理が動作に組み込まれます。つまり、回路のオンとオフの切り替えは、2つ以上の条件が揃ったときにのみ行われます。これらの条件には、ボタンが押された、センサーが電圧を発信した、別の回路が動作している、などが含まれます。すべての条件が満たされない限り、デバイスやプロセスは動作しません。このような論理ゲートを回路に組み込むことで、人間に頼らずに入力条件が満たされない限り、デバイスやプロセスが動作しないようになります。

    この形式の論理スイッチングが、初期のコンピューターや計算機の基盤となりました。初期のハードウェアは、かさばり、電力を消費するバルブや真空管でしたが、これらはやがてトランジスタ、そしてシリコンチップに取って代わりました。しかし、あらゆる工学的な作業において、このような自動スイッチの必要性は依然としてあり、そのために自己完結型のロジック・ゲートが提供されています。

    ロジック・ゲートにはいくつかの形式がありますが、最も一般的なのはAND、OR、NOR、NAND(NOT-AND)、XOR(排他的論理和)です。この記事ではANDゲートに焦点を当てます。

    ANDゲートとは何か?

    ANDゲートの "AND" は略語のように見えるかもしれませんが、文字通り英語の "and" であり、慣例により大文字で表記されています。回路におけるANDゲートの役割は、2つの条件が両方とも「オン」、「真」、または「1」の状態にあるとき、回路をオンに切り替えるか、または回路を迂回させることです。

    2入力ANDゲートは以下の真理値表で動作し、ここで1は「オン」または電圧が存在することを意味し、0は「オフ」を意味します。


    入力 A

    入力 B

    出力

    0

    0

    0

    1

    0

    0

    0

    1

    0

    1

    1

    1

    1: AND 論理ゲート真理値表

    ここで見ていただける通り、4つの異なる条件が存在していますが、出力が1になるのはAとBがともに1の場合だけです。もし、2つのボタンとANDゲートがランプに接続された回路を想像すると、そのランプは両方のボタンが同時に押された場合にのみ点灯します。一方のボタンが離されると、または両方のボタンが離されると、ランプは消灯します。

    2つ以上の入力を持つANDゲート

    2つ以上の入力を持つANDゲートも存在します。先述の例では、2つの入力(条件)を使用して出力がオンかオフかを決定しています。しかし、入力が3つ、4つ、あるいはそれ以上のANDゲートもあります。それらのゲートが1を出力するには、すべての入力が1の状態にある必要があります。3入力ANDゲートの真理値表は次の通りです:


    入力A

    入力B

    入力C

    出力

    0

    0

    0

    0

    0

    0

    1

    0

    0

    1

    0

    0

    0

    1

    1

    0

    1

    0

    0

    0

    1

    0

    1

    0

    1

    1

    0

    0

    1

    1

    1

    1

    表* 2: 3つの入力を持つANDゲートの真理値表*

    3つの入力からは8つの潜在的な入力状態がありますが、そのうちただ1つ、つまり(1, 1, 1)の場合のみが1を出力します。4つまたは5つの入力を持つANDゲートの真理値表はおそらく想像できるでしょうので、ここでは再現しません。基本的には、それらの真理値表でも出力が1になるためにはすべての入力が1である必要があります。

    ANDゲートはどのように動作するか?

    元々、ANDゲートは真空管、そして後にトランジスタで構築され、それらが回路内で基準、コレクター、エミッターのリードを持ち、論理シーケンスを設定していました。特定の条件が満たされると、つまりトランジスタを通じて小さな信号電圧が通過すると、トランジスタはコレクターからエミッターへの電圧通過を許可し、それによって回路を形成します。

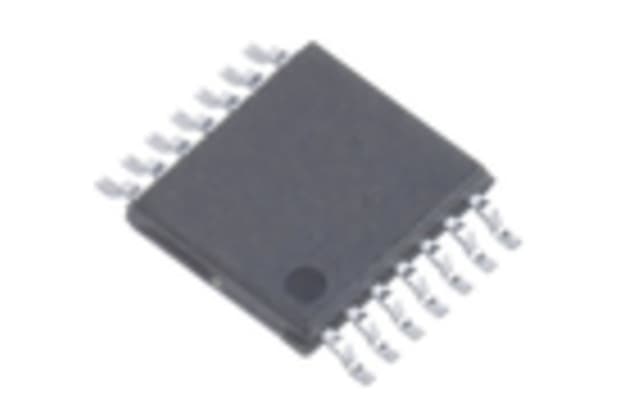

    時が経ち、技術の進歩により部品のミニチュア化が可能になりました。今では、単一の電子部品として利用可能なシンプルなANDゲートがあり、これは要件に従って回路基板に取り付けられます。論理ゲートにはTTL(Transistor-Transistor Logic)とCMOS(Complementary Metal-Oxide-Silicon)の2つのタイプがあります。

    ANDゲートの用途

    AND Gate Circuit Symbol

    ANDゲートの論理回路は、2つ以上の入力がオンのときにのみ所望の出力(つまり、電圧)がスイッチオンされる場所で使用できます。ただし、少なくとも1つの入力がオフの場合はスイッチオンしない仕組みです。いくつかの典型的な例は以下の通りです:

    • 2人の鍵を持つ者が数メートル離れており、それぞれが自分のスイッチを同時にアクティブにする必要があるアプリケーション(金庫を開けたりする場面)では、人1と人2がそれぞれキーを回したときにのみ動作します(2入力ANDゲート)。
    • 安全ガードが下がっている(センサーがアクティブ)かつフットペダルが押されている場合にのみ、円形のソーが作動するようなアプリケーション。これは、これらの条件のうち少なくとも1つだけでは作動しません(2入力ANDゲート)。
    • 製造ライン上でケーキにクリームを塗る機械は、センサーがコンベアベルトが動いていることを示し、ノズルの下にケーキがあり、ホッパーにクリームが含まれているときにのみノズルを開けます(3入力ANDゲート)。

    左側はANDゲートの回路シンボルの例です。
