電気リレーガイド

このガイドでは、電気リレーの概念、歴史、およびさまざまなタイプについて説明します。特定の用途にリレーを選択する際に、必要な知識を身につけることができます。

車載リレーは、自動車産業向けに特別に設計され、自動車において重要な役割を果たしています。 これらのリレーは、ヘッドライト、ワイパー、空調システムなど、自動車のさまざまな電気部品を効果的に制御します。低電力の制御信号と高電力の負荷の起動といったギャップをシームレスに橋渡しする能力を持ち、デジタル信号を具体的な機械的応答に変換します。その結果、リレーは、照明、ワイパー制御、ファン起動などの動作機能に固有の大電流から制御回路までを確実に保護します。 リレーは過酷なエンジンルームの条件に耐え、重要なシステムがシームレスに動作することを保証し、車両の効率と性能を向上させます。これらのリレーがさらされる環境条件は、エンジンルーム内の高温や機械的振動などが含まれますが、リレーは耐久性に優れ、このような環境に関連するストレスに耐えるように設計されています。

高周波（HF）リレーおよび無線周波数（RF）リレーは、高周波信号のスイッチングが可能です。これらのリレーは、電気通信からレーダーシステム、高周波試験装置まで、広範な用途で使用されています。これらのシナリオでは、信号制御の精度が最も重要になります。

電子機器では周波数が連続的に上昇するため、このような環境での回路絶縁を容易にするために高周波リレーが使用されます。これらのリレーは、電子信号が高周波で生成されるあらゆる場所で使用されます。これは、電気通信、コンピュータ、産業機械など、さまざまな領域を含みます。

迅速でシームレスな信号伝送が不可欠な電気通信では、高周波リレーがその威力を発揮します。これらのリレーは、複雑なネットワーク・アーキテクチャを介した効率的な信号ルーティングを促進し、信号の劣化を最小限に抑え、最適な伝送品質を保証します。異なる信号経路を最高の精度で素早く切り替えることができるため、通信ネットワークの整合性を維持する上で不可欠です。

特に無線アプリケーション用に調整されたRFリレーは、極めて重要な役割を担っています。RFリレーは、試験装置や無線放送装置に頻繁に採用されています。RFリレーは、送受信を容易にする明確な回路システムを実現するために不可欠な役割を果たしています。RFリレーもHFリレーも、高周波に伴う高電圧を管理するために不可欠である。これは従来のリレーでは対応できなかった課題です。

リードリレーは、電磁コイルまたは磁石によって制御される2つの密閉ブレードを中心とした設計が特徴です。これにより、迅速なスイッチング時間、低レベルの信号を処理する能力、および長寿命がリードリレーの特徴となっています。そのため、最小限の信号干渉を必要とする用途で広く使用されています。

リードリレーは、気密で不浸透性のエンクロージャ構造を持っています。これにより、外部汚染物質や環境要因からブレードを保護し、リレーの信頼性と性能を向上させます。

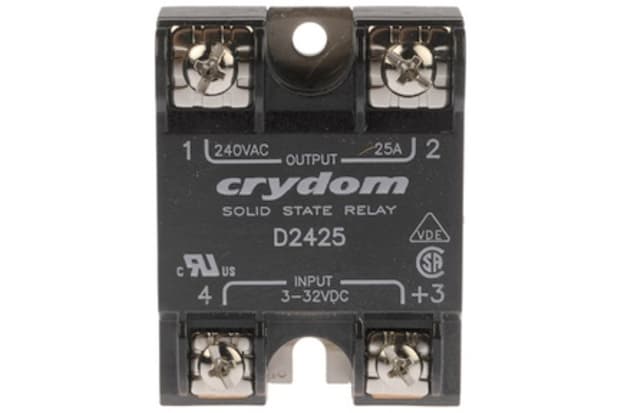

ソリッドステートリレーは、従来の電気機械接点を備えた他のリレータイプに代わるものです。このリレーは、高速スイッチング能力、動作寿命の延長、時間の経過とともに摩耗する可動部品がないことなど、さまざまな利点を備えています。

ソリッドステートリレーは、可動部品を完全に排除している点が異なります。その代わりに、ソリッドステート半導体の電気的および光学的特性を利用して、入出力分離とシームレスなスイッチングを行います。

これらのリレーは、制御システムと高出力負荷の間で使用されることがよくあります。汎用性、コンパクトな形状、およびコスト効率に優れているため、モーションコントロール、配電、暖房システム、照明管理など、多くの産業用アプリケーションで使用されています。
