押しボタンスイッチガイド

ほとんどの押しボタンスイッチは同じように機能します。ボタンまたはアクチュエータに圧力がかかると、内部のスプリングと接点が押し下げられ、スイッチ下部の安定した接点に接触します。このプロセスにより、電気回路が閉じたり開いたりします。作動時に状態が変化する常開接点または常閉接点を備えた押しボタンスイッチがあります。

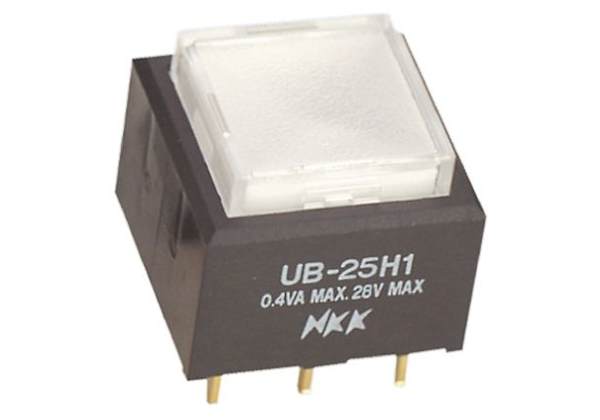

照光式押しボタンスイッチは、スイッチの位置や現在のステータスを表示するため、より高いレベルの視認性を提供します。LEDインジケータまたはバックライトが内蔵されており、産業機械のような薄暗く混雑した環境でも容易に確認できます。

高い防塵・防滴性能を備えたモデルの場合、IP65、IP66、IP67、IP68、IP69Kといった高いIP等級のユニットを探す必要があります。これらの等級は、湿気や粒子に対するデバイスの保護レベルを示しています。IP65等級のボタンは低圧の噴流水から保護され、IP69K等級のものは高圧、高温の噴流水や洗浄、スチーム洗浄から保護されます。

2つのポジションが設定されており、接続されたデバイスの電源を切るために使用されます。通常、保護プラスチックに包まれており、操作にはキーが必要です

2ポジション式と同様に、電気接続用と切断用のボタンがそれぞれ1つずつあります。オンボタンは通常緑色で、オフボタンは赤色です。LEDが搭載されることもあり、バックライトでデバイスの状態を示します。

ノーマルクローズ（NC）とも呼ばれるこのタイプは、メンテナンスタイプやモメンタリタイプとは逆の動作をします。圧力が加わっていない状態では回路に電気が流れますが、ボタンを押すとすぐに電流が遮断されます。スイッチはどちらの位置でもオンのままで、別々の装置から接続したり切断したりすることができます。

2つの接点が保持されているときは常に、回路に電気が流れるようになっています。ボタンを離すと接続が切れます。このタイプのスイッチは、ドアベルや電卓のボタン、キーボードのキーなどに使用されています。また、スイッチの配線によっては、プッシュ・トゥ・メークとプッシュ・トゥ・ブレイクの両方の機能を持つものもあります。

このスイッチは頑丈なマウントに取り付けるために設計されています。パネルに取り付けるためのカットアウトサイズを確認するには、ボタンの技術データシートを参照する必要があります。家庭や職場で電子機器に電力を供給するためによく使用されます。

マイクロプッシュボタンスイッチとも呼ばれ、一般には小型電子機器のリセットに使用されます。

ボタンが押されるまで電気の通路を遮断する仕組みです。ユーザーとのインタラクションに応じて動作し、通常はプリント基板に組み込まれています。これらのスイッチは一般的にキーボード、キーパッド、インターフェース・コントロール・パネルで電力供給に使用されます。

タクトスイッチとしても知られるこの小型スイッチは、通常、回路基板に取り付けるように設計されています。スイッチの操作には少ない力で行うことができ、通常、電源のオン・オフを示すためにクリック音が発生します。タクタイルスイッチには、LED照明機能を備えたものもあります。この点灯機能により、デバイスの電源状態や障害の有無を知らせることができます。

角いボタンが特徴で、様々な色があります。これらは主に機械やオートメーション設備で使用されています。

表面実装型は、プリント基板の表面に直接取り付けるように設計されています。一方、スルーホールまたは貫通穴タイプは、プリント基板に開けられた穴を介して接続され、裏面のパッドにはんだ付けが行われます。

機械的なロック機能を備えており、ボタンを離した直後にすぐに反応しないように設計されています。ロックを解除するには、もう1度押す必要があります。

通常、アクチュエータ、固定カラー、および接点ブロックを含む完全なビルトインユニットの形状をしています。手動操作が必要な場所に簡単に取り付けられるように設計されており、産業用途に最適です。緊急時には即座にシャットオフできるため、重機への電力供給を制御するために設置されることもあります。

壁面取り付け式で、引き戸や開き戸の電気操作に最適です。一般的に白色のプラスチック製です。あらゆるタイプのドアに適しています
