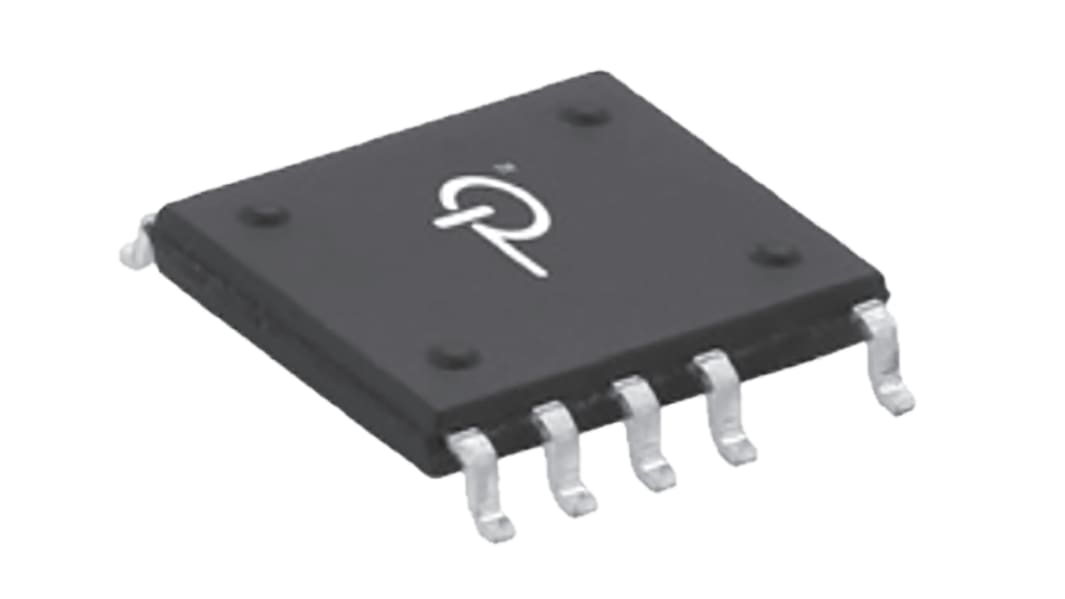

Power Integrations AC/DCコンバータ, 入力範囲：85V ac 〜 265V ac, 出力範囲：50 V dc 〜 85V ac, 2.25 A, eSOP-R16B, 16ピン

RS品番:: 123-5495
メーカー型番:: INN2003K
メーカー/ブランド名:: Power Integrations

Power Integrations AC/DCコンバータ, 入力範囲：85V ac 〜 265V ac, 出力範囲：50 V dc 〜 85V ac, 2.25 A, eSOP-R16B, 16ピン

在庫が表示されていない場合があります。ページの再読み込みをお試しください。

RS品番:: 123-5495
メーカー型番:: INN2003K
メーカー/ブランド名:: Power Integrations

データシート

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Power Integrations
	最大入力電圧	265V ac
	プロダクトタイプ	AC/DCコンバータ
	出力電圧 Max	85V ac
	取付タイプ	表面
	出力電力	12W
	応答周波数	100kHz
	ピン数	16
	出力電流 Max	2.25A
	パッケージ型式	eSOP-R16B
	最小入力電圧	85V ac
	トポロジー	フライバック
	動作温度 Min	-40°C
	最大デューティサイクル	60%
	動作温度 Max	150°C
	長さ	10.16mm
	幅	8.89mm
	規格 / 承認	No
	シリーズ	InnoSwitch-CH
	高さ	2.34mm
	出力電圧 Min	50V dc
	供給電流	635μA
	自動車規格	なし

	すべて選択
	ブランド Power Integrations
	最大入力電圧 265V ac
	プロダクトタイプ AC/DCコンバータ
	出力電圧 Max 85V ac
	取付タイプ表面
	出力電力 12W
	応答周波数 100kHz
	ピン数 16
	出力電流 Max 2.25A
	パッケージ型式 eSOP-R16B
	最小入力電圧 85V ac
	トポロジーフライバック
	動作温度 Min -40°C
	最大デューティサイクル 60%
	動作温度 Max 150°C
	長さ 10.16mm
	幅 8.89mm
	規格 / 承認 No
	シリーズ InnoSwitch-CH
	高さ 2.34mm
	出力電圧 Min 50V dc
	供給電流 635μA
	自動車規格なし

InnoSwitch-CHシリーズオフラインAC-DCコンバータ

Power IntegrationsのInnoSwitch-CHシリーズオフラインCV/CCフライバックスイッチングAC-DCコンバータは、同期整流フィードバックと数多くの高度な保護及び安全機能を搭載した集積高電圧MOSFETです。これらのデバイスは、低電圧、高電流スイッチング電源、特に高効率要件のある電源の開発と製造を劇的に単純化します。革命的なInnoSwitch-EPアーキテクチャは、一次側と二次側両方のコントローラ、検知素子、及び安全関連フィードバック機構を単一のコンパクトなICに集積しています。

• フライバックコントローラ、高電圧MOSFET、二次側検知、及び同期整流ドライバを単一のパッケージに集積

• トランスの設計や外部コンポーネントと独立の卓越したCV/CC精度

• エネルギー効率: <10 mW @ 230 V ac (無負荷、トランスバイアス巻線から給電時)

• 世界中のあらゆるエネルギー効率規制を容易にクリア

• 一次検知出力OVP

• 二次検知出力オーバーシュートクランプ

• ゼロ出力電圧に対する二次検知出力OCP

• ヒステリシスサーマルシャットダウン

• 100 %稼働時のHIPOT準拠テスト

• 絶縁を強化

• 絶縁電圧: >3,500 V ac

• EN61000-4-8 (100 A/m)及びEN61000-4-9 (1000 A/m)準拠

Power Integrations AC/DCコンバータ, 入力範囲：85V ac 〜 265V ac, 出力範囲：50 V dc 〜 85V ac, 2.25 A, eSOP-R16B, 16ピン

InnoSwitch-CHシリーズオフラインAC-DCコンバータ

AC-DCコンバータ、Power Integrations
