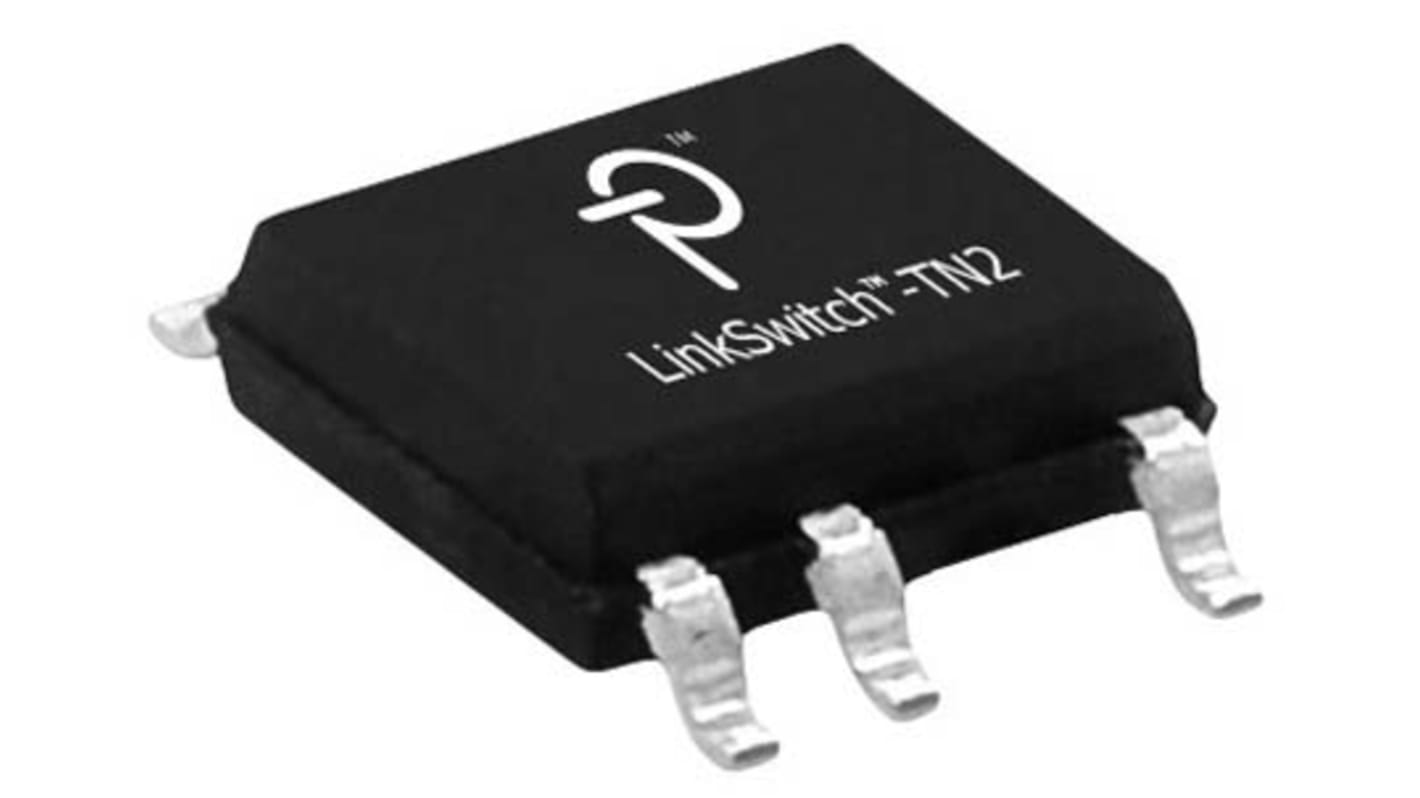

Power Integrations AC/DCコンバータ, 最小50 V出力, 7-Pin SOIC

バック、バックブースト及びフライバックトポロジをサポート 低コンポーネント数のバックコンバータ選択可能なデバイス電流制限 高い電流制限により、ピーク電力が拡張され、連続出力電力が最大化されます。低い電流制限により、正確な電流制限で最も低いコストの表面実装バックチョーク66 kHz動作を使用できます。低コストの既製インダクタを使用可能です。磁気及び出力コンデンサのサイズとコストを削減します。

コンポーネント数の少ないバックコンバータ
優れた負荷及びライン調整
選択可能なデバイス電流制限
正確な電流制限による66 kHz動作
低コストの既製インダクタを使用可能
磁気及び出力コンデンサのサイズとコストを削減可能
EMIフィルタの複雑さを軽減する周波数ジッタリング
ピン配置により基板の放熱を簡素化
短絡及びオープンループ障害の自動再起動
障害時の電力供給を最大3 %に制限

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
