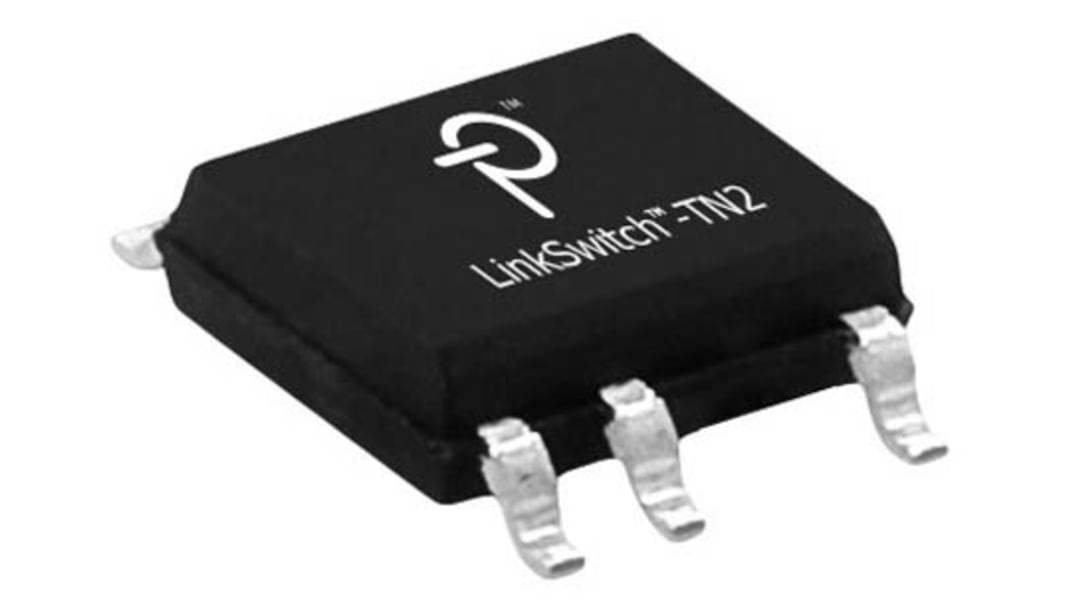

Power Integrations AC/DCコンバータ, 最小50 V出力, 7-Pin SMD
- RS品番:
- 146-4532
- メーカー型番:
- LNK3604G-TL
- メーカー/ブランド名:
- Power Integrations
単価： 購入単位は1000 個
￥90.769
(税抜)
￥99.846
(税込)
在庫切れ
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 1000 - 4000 | ￥90.769 | ￥90,769.00 |
| 5000 - 9000 | ￥88.06 | ￥88,060.00 |
| 10000 - 24000 | ￥83.364 | ￥83,364.00 |
| 25000 - 49000 | ￥81.015 | ￥81,015.00 |
| 50000 + | ￥78.667 | ￥78,667.00 |
* 購入単位ごとの価格
- RS品番:
- 146-4532
- メーカー型番:
- LNK3604G-TL
- メーカー/ブランド名:
- Power Integrations
その他
詳細情報
バック、バックブースト及びフライバックトポロジをサポート 低コンポーネント数のバックコンバータ選択可能なデバイス電流制限 高い電流制限により、ピーク電力が拡張され、連続出力電力が最大化されます。低い電流制限により、正確な電流制限で最も低いコストの表面実装バックチョーク66 kHz動作を使用できます。低コストの既製インダクタを使用可能です。磁気及び出力コンデンサのサイズとコストを削減します。
コンポーネント数の少ないバックコンバータ
優れた負荷及びライン調整
選択可能なデバイス電流制限
正確な電流制限による66 kHz動作
低コストの既製インダクタを使用可能
磁気及び出力コンデンサのサイズとコストを削減可能
EMIフィルタの複雑さを軽減する周波数ジッタリング
ピン配置により基板の放熱を簡素化
短絡及びオープンループ障害の自動再起動
障害時の電力供給を最大3 %に制限
優れた負荷及びライン調整
選択可能なデバイス電流制限
正確な電流制限による66 kHz動作
低コストの既製インダクタを使用可能
磁気及び出力コンデンサのサイズとコストを削減可能
EMIフィルタの複雑さを軽減する周波数ジッタリング
ピン配置により基板の放熱を簡素化
短絡及びオープンループ障害の自動再起動
障害時の電力供給を最大3 %に制限
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
|---|---|
| 入力電圧 Max | 265 V ac |
| 実装タイプ | 表面実装 |
| ピン数 | 7 |
| 寸法 | 9.83 x 6.6 x 3.68mm |
| 出力電流 Max | 1.23A |
| パッケージタイプ | SMD |
| 入力電圧範囲 | 85 → 265 V ac |
| 限界電流 | 289 (Reduced) mA, 356 (Standard) mA |
| 入力電圧 Min | 85 V ac |
| 動作温度 Max | +150 °C |
| 長さ | 9.83mm |
| 幅 | 6.6mm |
| 高さ | 3.68mm |
| 動作温度 Min | -40 °C |
| 出力電圧 Min | 50 V |
| 出力電流範囲 | 最大1230 mA |
| 出力電圧範囲 | 最小50 V |
| 動作温度範囲 | -40 → +150 °C |
| 標準動作供給電圧 | 230 V ac |
