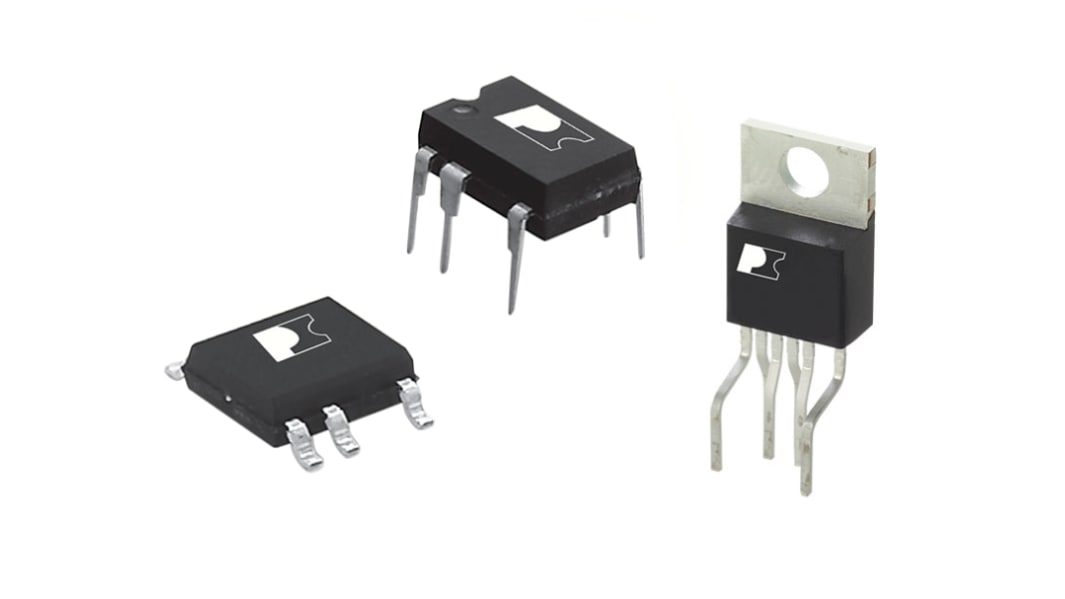

Power Integrations AC/DCコンバータ, 入力範囲：85V 〜 265V, 出力範囲：0 V 〜, 3 A, DIP, 7ピン
- RS品番:
- 146-5660
- メーカー型番:
- TNY266PN
- メーカー/ブランド名:
- Power Integrations
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 本(1本50個入り) 小計：*
￥7,911.00
(税抜)
￥8,702.00
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 450 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 50 - 1450 | ￥158.22 | ￥7,911 |
| 1500 - 14950 | ￥152.28 | ￥7,614 |
| 15000 - 19950 | ￥145.34 | ￥7,267 |
| 20000 - 24950 | ￥137.42 | ￥6,871 |
| 25000 + | ￥129.56 | ￥6,478 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 146-5660
- メーカー型番:
- TNY266PN
- メーカー/ブランド名:
- Power Integrations
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Power Integrations | |
| プロダクトタイプ | AC/DCコンバータ | |
| 最大入力電圧 | 265V | |
| 取付タイプ | スルーホール | |
| 出力電力 | 15W | |
| 応答周波数 | 132kHz | |
| ピン数 | 7 | |
| 出力電流 Max | 3A | |
| パッケージ型式 | DIP | |
| 最小入力電圧 | 85V | |
| トポロジー | フライバック | |
| 動作温度 Min | -40°C | |
| 最大デューティサイクル | 68% | |
| 動作温度 Max | 150°C | |
| 高さ | 3.68mm | |
| 長さ | 9.83mm | |
| 規格 / 承認 | No | |
| 幅 | 6.6mm | |
| シリーズ | TinySwitch-II | |
| 自動車規格 | なし | |
| 出力電圧 Min | 0V | |
| 供給電流 | 265μA | |
| すべて選択 | ||
|---|---|---|
ブランド Power Integrations | ||
プロダクトタイプ AC/DCコンバータ | ||
最大入力電圧 265V | ||
取付タイプ スルーホール | ||
出力電力 15W | ||
応答周波数 132kHz | ||
ピン数 7 | ||
出力電流 Max 3A | ||
パッケージ型式 DIP | ||
最小入力電圧 85V | ||
トポロジー フライバック | ||
動作温度 Min -40°C | ||
最大デューティサイクル 68% | ||
動作温度 Max 150°C | ||
高さ 3.68mm | ||
長さ 9.83mm | ||
規格 / 承認 No | ||
幅 6.6mm | ||
シリーズ TinySwitch-II | ||
自動車規格 なし | ||
出力電圧 Min 0V | ||
供給電流 265μA | ||
RoHSステータス: 対象外
TinySwitch™-IIでは、700 VパワーMOSFET、発振器、高電圧切り替え電流源、電流制限回路、過熱シャットダウン回路が単一デバイスに収められています。起動及び動作電力はDRAINピンの電圧から直接供給され、バイアス巻線と関連回路が不要です。加えて、オートリスタート、ライン低電圧検出、周波数ジッタリングの機能を備えています。
完全内蔵型のオートリスタート機能で短絡や開ループ障害から保護 – 外付け部品コストを削減
プログラム可能なライン低電圧検出機能でパワーオン / オフグリッチから保護 – 外付け部品を節減
周波数ジッタリングでEMIを劇的に抑制(∼10 dB) – EMIフィルタ部品コストを最小限に
132 kHz動作でトランスサイズを削減 – EF12.6又はEE13コアを使用でき、低コストと省スペースに貢献
内蔵回路により、標準的なワニス含浸トランスに付随する可聴ノイズを排除
