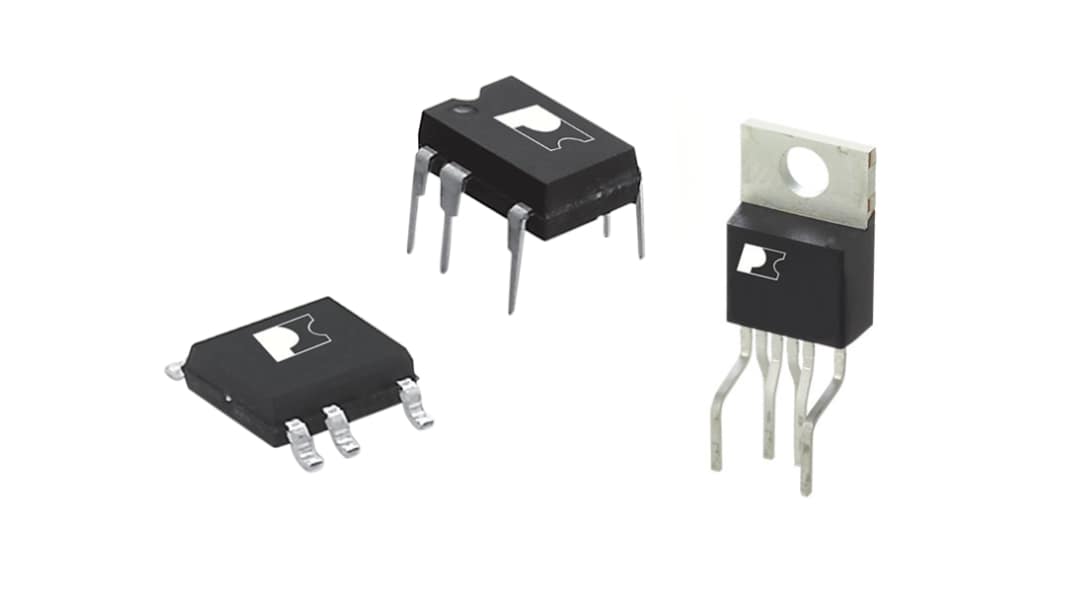

Power Integrations AC/DCコンバータ, 7-Pin DIPC
- RS品番:
- 146-5671
- メーカー型番:
- TNY267PN
- メーカー/ブランド名:
- Power Integrations
250 海外在庫あり - 通常4営業日でお届け
追加されました
単価： 購入単位は50個
￥201.76
(税抜)
￥221.94
(税込)
| 個 | 単価 | 1チューブあたりの価格* |
| 50 - 1450 | ￥201.76 | ￥10,088.00 |
| 1500 - 14950 | ￥195.90 | ￥9,795.00 |
| 15000 - 19950 | ￥161.28 | ￥8,064.00 |
| 20000 - 24950 | ￥144.00 | ￥7,200.00 |
| 25000 + | ￥126.66 | ￥6,333.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 146-5671
- メーカー型番:
- TNY267PN
- メーカー/ブランド名:
- Power Integrations
データシート
その他
RoHSステータス: 該当なし
詳細情報
TinySwitch-II、Power Integrations
TinySwitch™-IIでは、700 VパワーMOSFET、発振器、高電圧切り替え電流源、電流制限回路、過熱シャットダウン回路が単一デバイスに収められています。起動及び動作電力はDRAINピンの電圧から直接供給され、バイアス巻線と関連回路が不要です。加えて、オートリスタート、ライン低電圧検出、周波数ジッタリングの機能を備えています。
完全内蔵型のオートリスタート機能で短絡や開ループ障害から保護 – 外付け部品コストを削減
プログラム可能なライン低電圧検出機能でパワーオン / オフグリッチから保護 – 外付け部品を節減
周波数ジッタリングでEMIを劇的に抑制(∼10 dB) – EMIフィルタ部品コストを最小限に
132 kHz動作でトランスサイズを削減 – EF12.6又はEE13コアを使用でき、低コストと省スペースに貢献
内蔵回路により、標準的なワニス含浸トランスに付随する可聴ノイズを排除
プログラム可能なライン低電圧検出機能でパワーオン / オフグリッチから保護 – 外付け部品を節減
周波数ジッタリングでEMIを劇的に抑制(∼10 dB) – EMIフィルタ部品コストを最小限に
132 kHz動作でトランスサイズを削減 – EF12.6又はEE13コアを使用でき、低コストと省スペースに貢献
内蔵回路により、標準的なワニス含浸トランスに付随する可聴ノイズを排除
スイッチング電圧レギュレータ、Power Integrations
仕様
特性 | |
|---|---|
| 入力電圧 Max | 265 V ac |
| 実装タイプ | スルーホール |
| ピン数 | 7 |
| 寸法 | 9.83 x 6.6 x 3.68mm |
| パッケージタイプ | DIPC |
| 入力電圧範囲 | 85 → 265 V ac |
| 限界電流 | 481mA |
| 入力電圧 Min | 85 V ac |
| 動作温度 Max | +150 °C |
| 長さ | 9.83mm |
| 幅 | 6.6mm |
| 高さ | 3.68mm |
| 動作温度 Min | -40 °C |
| 動作温度範囲 | -40 → +150 °C |
