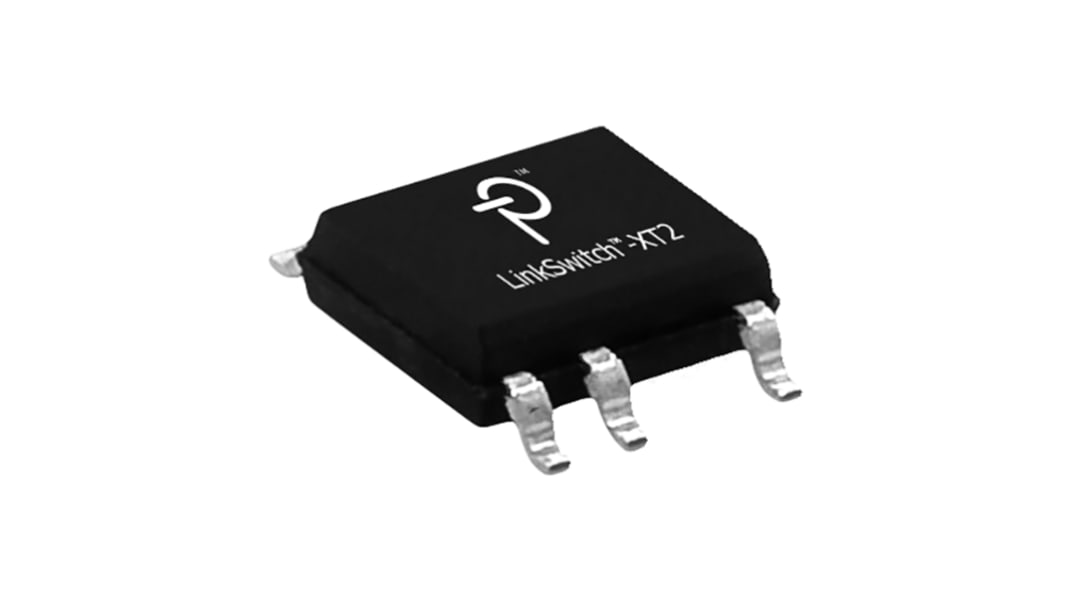

Power Integrations AC/DCコンバータ, 8-Pin SMD-C
- RS品番:
- 187-5398
- メーカー型番:
- LNK3696G-TL
- メーカー/ブランド名:
- Power Integrations
1905 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は1000 個
¥138.461
(税抜)
¥152.307
(税込)
個 | 単価 | 購入単位毎合計* |
---|---|---|
1000 - 4000 | ¥138.461 | ¥138,461.00 |
5000 - 9000 | ¥135.693 | ¥135,693.00 |
10000 - 24000 | ¥132.979 | ¥132,979.00 |
25000 - 49000 | ¥130.319 | ¥130,319.00 |
50000 + | ¥127.712 | ¥127,712.00 |
* 購入単位ごとの価格
- RS品番:
- 187-5398
- メーカー型番:
- LNK3696G-TL
- メーカー/ブランド名:
- Power Integrations
データシート
その他
詳細情報
最もコンポーネント数の少ないスイッチャソリューション
選択可能なデバイス電流制限
完全統合型のオートリスタート機能で短絡や開ループから保護します
オプションの自己バイアス電源
周波数ジッタリングによりEMIを大幅に削減
基板とパッケージの両方において、DRAINピンとその他すべてのピンとの間の高電圧沿面距離要件に適合
ピン配置により基板の放熱を簡素化
出力過電圧保護(OVP)
入力過電圧ライン保護( OVL )
ヒステリシス過熱保護(OTP)
DRAINピンと他のすべてのピンとの間の沿面距離を長くしたことで、フィールドの信頼性が向上
優れた耐サージ性を実現する725 V MOSFET定格
産業デザイン又は追加の安全マージンに対応する 900 V MOSFET 定格シリーズです
コンポーネント(or 部品)の数を極力少なくしたことで、信頼性が向上
片面基板及びフル SMD 製造可能性
世界中のあらゆるエネルギー効率規制を容易にクリア
無負荷時消費電力<: 100 mW ( 265 V ac 入力のバイアス巻線なし)(< 10 mW (バイアス巻線使用時)
オン / オフ制御により、非常に軽い負荷に対して一定の効率を実現。 CEC 規制が必須になる用途に最適です
選択可能なデバイス電流制限
完全統合型のオートリスタート機能で短絡や開ループから保護します
オプションの自己バイアス電源
周波数ジッタリングによりEMIを大幅に削減
基板とパッケージの両方において、DRAINピンとその他すべてのピンとの間の高電圧沿面距離要件に適合
ピン配置により基板の放熱を簡素化
出力過電圧保護(OVP)
入力過電圧ライン保護( OVL )
ヒステリシス過熱保護(OTP)
DRAINピンと他のすべてのピンとの間の沿面距離を長くしたことで、フィールドの信頼性が向上
優れた耐サージ性を実現する725 V MOSFET定格
産業デザイン又は追加の安全マージンに対応する 900 V MOSFET 定格シリーズです
コンポーネント(or 部品)の数を極力少なくしたことで、信頼性が向上
片面基板及びフル SMD 製造可能性
世界中のあらゆるエネルギー効率規制を容易にクリア
無負荷時消費電力<: 100 mW ( 265 V ac 入力のバイアス巻線なし)(< 10 mW (バイアス巻線使用時)
オン / オフ制御により、非常に軽い負荷に対して一定の効率を実現。 CEC 規制が必須になる用途に最適です
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
入力電圧 Max | 265 V ac |
実装タイプ | 表面実装 |
ピン数 | 8 |
寸法 | 9.83 x 6.6 x 3.68mm |
パッケージタイプ | SMD-C |
入力電圧範囲 | 85 → 265 V ac |
限界電流 | 451.5 (Reduced) mA, 575 (Standard) mA |
入力電圧 Min | 85 V ac |
動作温度 Max | +150 °C |
長さ | 9.83mm |
幅 | 6.6mm |
高さ | 3.68mm |
動作温度 Min | -40 °C |
標準動作供給電圧 | 230 V ac |
動作温度範囲 | -40→ +150 ° C |
