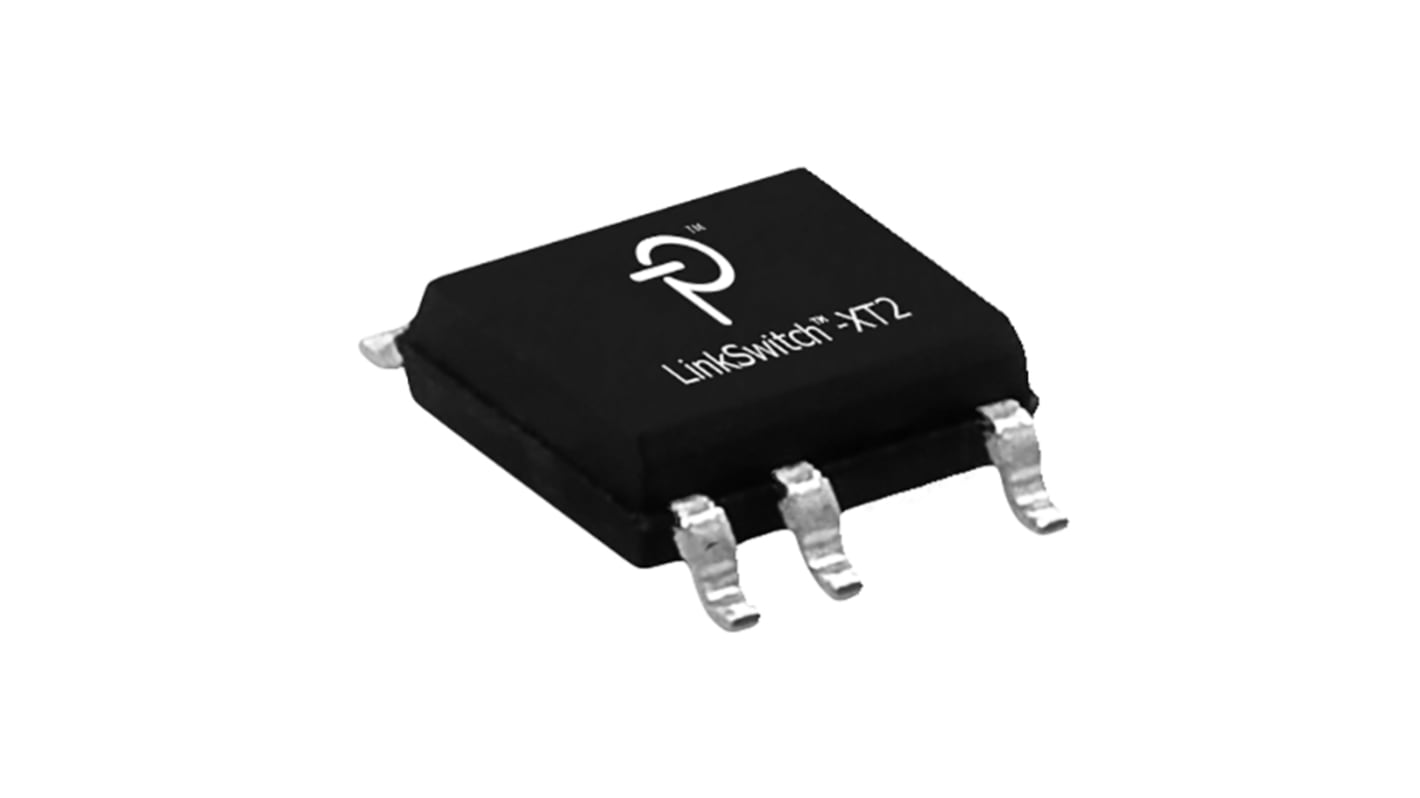

Power Integrations AC/DCコンバータ, 1.23 A, 5 V ac出力, 50 V出力, 8-Pin LNK3696G-TL SOIC

AC-DCコンバータIC の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋5個入り) 小計：*

￥920.00

(税抜)

￥1,012.00

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年6月29日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個
単価
購入単位毎合計*
5 - 45￥184.00￥920
50 - 470￥165.80￥829
475 - 595￥147.60￥738
600 - 795￥129.40￥647
800 +￥111.20￥556

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
187-5413
メーカー型番:
LNK3696G-TL
メーカー/ブランド名:
Power Integrations
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Power Integrations

最大入力電圧

265V ac

プロダクトタイプ

AC/DCコンバータ

出力電圧 Max

5V ac

取付タイプ

表面

出力電力

6.1W

ピン数

8

応答周波数

132kHz

出力電流 Max

1.23A

パッケージ型式

SOIC

最小入力電圧

85V ac

トポロジー

フライバック

動作温度 Min

-40°C

動作温度 Max

150°C

規格 / 承認

No

シリーズ

LinkSwitch-XT2

長さ

9.83mm

高さ

3.68mm

出力電流 Min

257mA

出力電圧 Min

50V

自動車規格

なし

供給電流

120μA

最もコンポーネント数の少ないスイッチャソリューション

選択可能なデバイス電流制限

完全統合型のオートリスタート機能で短絡や開ループから保護します

オプションの自己バイアス電源

周波数ジッタリングによりEMIを大幅に削減

基板とパッケージの両方において、DRAINピンとその他すべてのピンとの間の高電圧沿面距離要件に適合

ピン配置により基板の放熱を簡素化

出力過電圧保護(OVP)

入力過電圧ライン保護（ OVL ）

ヒステリシス過熱保護(OTP)

DRAINピンと他のすべてのピンとの間の沿面距離を長くしたことで、フィールドの信頼性が向上

優れた耐サージ性を実現する725 V MOSFET定格

産業デザイン又は追加の安全マージンに対応する 900 V MOSFET 定格シリーズです

コンポーネント(or 部品)の数を極力少なくしたことで、信頼性が向上

片面基板及びフル SMD 製造可能性

世界中のあらゆるエネルギー効率規制を容易にクリア

無負荷時消費電力<： 100 mW （ 265 V ac 入力のバイアス巻線なし）（< 10 mW （バイアス巻線使用時）

オン / オフ制御により、非常に軽い負荷に対して一定の効率を実現。 CEC 規制が必須になる用途に最適です
